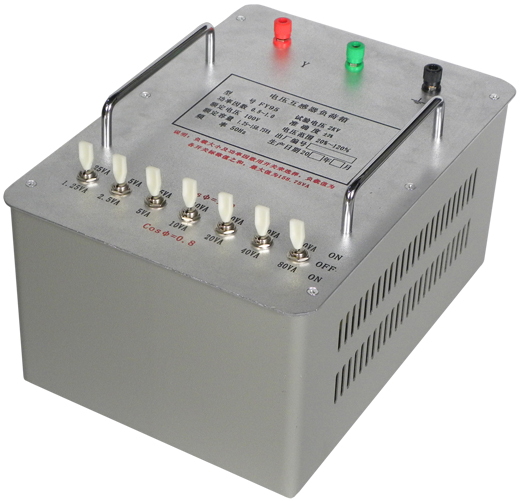

电压互感器负荷箱

一、主要技术指标

环境条件

温度范围：5℃ 至 40℃

湿度要求：80%（在25℃环境下）

海拔高度限制：不超过1500m

额定容量

容量范围：1.25VA 至 158.75VA

电压范围

输入电压范围：额定二次电压的20% 至 120%

二次电压

标准二次电压：100V

功率因数

可选功率因数：0.8 或 1.0

准确度

容量测量准确度：±3% ± 0.01VA

试验电压

耐压试验电压：2kV（用于设备绝缘强度测试）

额定频率

工作频率：50Hz

二、使用指南

连接方式

将电压互感器负荷箱并联接入被试电压互感器的二次侧端子a与x之间，确保连接牢固可靠。

负荷调节

根据被试电压互感器的实际二次负荷情况，调节负荷箱上的负荷设置，使其与实际负荷相匹配。

安全接地

在使用前，确保将电压互感器负荷箱可靠接地，以保障操作安全。

三、注意事项

铁芯线圈保护

负荷箱的铁芯线圈在出厂时已经过精确调试并胶封固定，使用过程中切勿随意敲击或拆卸，以免引起导纳变化，影响测量准确性。

操作环境

请在规定的环境条件下使用本设备，避免在超出温度、湿度或海拔高度限制的环境下操作，以确保设备性能稳定。

定期检查

定期对电压互感器负荷箱进行检查和维护，确保其处于良好工作状态。如发现异常情况，应及时联系专业人员进行维修或更换。

安全操作

在进行任何操作前，请确保已熟悉本设备的使用说明书和安全规范，佩戴好必要的防护装备，遵循安全操作规程，以防止发生意外事故。
