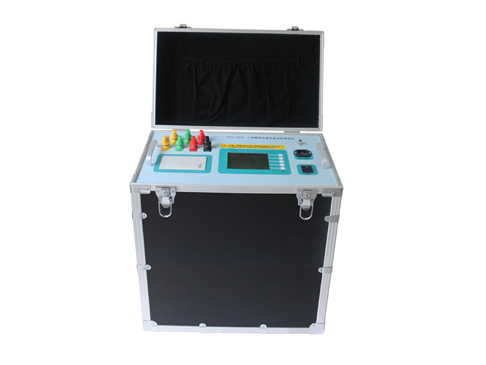

三回路变压器直流电阻测试仪

一、产品定位

专为大容量变压器三相绕组直流电阻测量设计的新一代测试设备，通过三回路同步测试技术，实现三相绕组直流电阻的快速、精准测量，尤其适用于有载调压变压器的现场检测。

二、核心功能

三回路同步测试

同时测量变压器YN接法三相绕组的直流电阻，测量时间缩短至传统单相测试的1/3。

有载调压支持：无需放电即可直接调节分接开关，实现连续测量，大幅提升工作效率。

快速精准测量

采用高性能处理器与精密采样电路，确保测试数据稳定、重复性好，抗干扰能力强。

测试结果精度满足DL/T 596-2021《电力设备预防性试验规程》要求。

数据存储与输出

内置大容量非易失性存储器，可存储多组测试数据，避免数据丢失。

配备面板式打印机，支持现场即时打印测试报告，便于存档与追溯。

三、产品优势

效率提升

三相同步测试减少重复接线与等待时间，单台变压器测试时间缩短60%以上。

适用于批量变压器检测场景（如变电站检修、变压器出厂试验）。

操作便捷性

大屏幕液晶显示：全中文图形界面，实时显示测试数据、波形及状态提示。

一键式操作：菜单导航清晰，支持快速设置参数（如测试电流、分接开关位置）。

轻量化设计：体积小巧、重量轻，便于携带至现场或高空作业。

安全保护

过流保护：自动限制测试电流，防止设备或被测变压器损坏。

放电提示：测试完成后自动提示放电，避免操作人员触电风险。

接地检测：实时监测接地状态，确保测试环境安全。

环境适应性

宽温工作范围（-10℃~50℃），适应户外恶劣环境。

抗电磁干扰能力强，可在变电站强电磁场环境下稳定工作。

四、技术参数

测试电流：1A、5A、10A（可选，根据变压器容量自动匹配）

测量范围：1μΩ~20kΩ（分辨率0.1μΩ）

测量精度：±0.2%读数±2μΩ（1A电流档）

显示方式：320×240液晶屏，全中文菜单+波形显示

存储容量：≥1000组测试数据

输出接口：RS232/USB（可选），支持数据上传至PC端管理软件

电源：AC220V±10%，50Hz/60Hz 或内置锂电池（可选）

尺寸重量：≤350mm×280mm×150mm，≤8kg

五、应用场景

电力行业

变电站变压器检修、预防性试验。

变压器出厂试验、型式试验。

有载调压开关动作特性测试。

工业领域

电炉变压器、整流变压器等特种变压器的直流电阻检测。

电机绕组直流电阻测量（需选配专用夹具）。

科研与教学

变压器特性研究、故障诊断实验。

电气工程专业实训教学。

六、操作流程（简化版）

接线：将测试仪三相输出端子连接至变压器绕组，确保接地可靠。

设置参数：选择测试电流、分接开关位置（如有载调压）。

启动测试：按下“启动”键，仪器自动完成三相测量并显示结果。

数据存储/打印：保存测试数据或直接打印报告。

放电：测试完成后按提示操作，确保安全放电。

七、选型建议

容量匹配：根据变压器额定电流选择测试仪的输出电流档位（如10A适用于大容量变压器）。

功能扩展：若需数据管理或远程控制，可选配带通信接口的型号。

便携性需求：高空作业或移动检测场景，优先选择锂电池供电型号。
