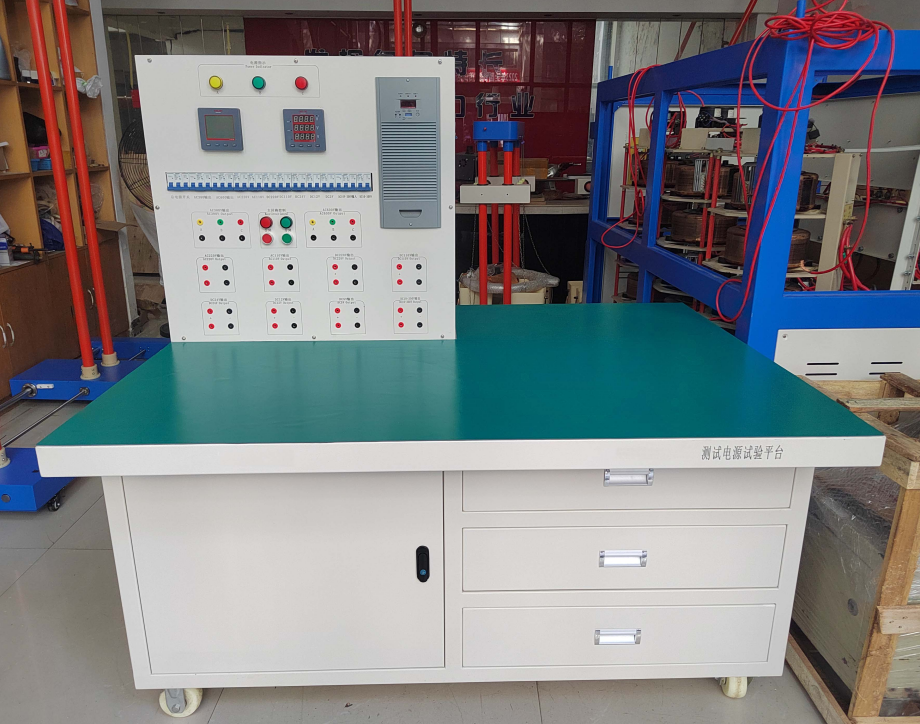

高低压开关柜通电试验台深度解析

一、设备定位与核心价值

高低压开关柜通电试验台是专为开关柜出厂前设计的综合性测试平台，其核心价值在于：

全功能覆盖：集成交直流电源、测量仪表、控制系统，支持耐压试验、回路电阻测试、动作特性验证等全流程检测。

效率提升：通过模块化设计实现“一键式”操作，单台设备可替代传统多仪器组合，缩短测试周期50%以上。

安全保障：内置过压/过流保护、漏电闭锁、紧急停机等功能，符合GB/T 11022-2020标准，确保操作人员与设备安全。

二、技术参数与硬件架构

1. 输入电源

三相四线AC380V±10%，频率50Hz，支持短时过载运行。

2. 输出模块

三相交流可调：AC0-400V（220V时电流≤10A），适用于电压表校验、二次回路通电测试。

三相交流固定：AC100V/380V（固定值），用于保护装置定值校验、断路器特性测试。

直流操作电压：DC0-260V（可调），支持继电器动作特性测试。

直流合闸电源：DC0-300V（额定100A，短时300A），驱动断路器合闸线圈。

单相交流固定：AC220V（插座形式），为控制回路供电。

3. 测量系统

精度等级：电压/电流表0.5级，传感器0.5S级，支持六位半数字显示。

数据采集：采样率≥10kS/s，抗干扰能力≥100dB（50Hz工频）。

4. 保护机制

硬件保护：独立空气开关、快速熔断器、压敏电阻三级防护。

软件保护：电压/电流越限自动切断，故障记录与自诊断功能。

5. 结构与扩展性

外形尺寸：560×520×850mm（标准型），重量45kg，支持移动式设计。

扩展接口：预留RS485/以太网通信接口，支持SCADA系统对接。

三、操作流程详解（以AC0-10A输出测试为例）

1. 预检阶段

环境检查：确认试验台周围无易燃物，相对湿度≤85%，温度0-40℃。

接地验证：使用接地电阻测试仪确认接地电阻≤4Ω。

2. 接线与初始化

电源接入：将三相四线AC380V接入试验台“电源输入”端子（A/B/C/N）。

负载连接：将AC0-10A输出端子通过电流互感器连接至被测开关柜电流回路。

调压器归零：逆时针旋转调压器手柄至极限位置，确保初始电压为零。

3. 测试执行

启动总电源：合上总断路器，观察“电源指示灯”亮起。

启用输出模块：

按下“启动”按钮，激活调压器控制电路。

按下“AC0-10A输出控制”合闸按钮，闭合输出回路。

升流操作：

缓慢顺时针旋转调压器手柄，同步观察“AC0-10A电流指示”表。

升流至目标值（如5A）后，切换“AC0-10A指示转换”开关，验证三相电流平衡度（≤5%）。

4. 数据记录与处理

实时监测：通过试验台内置存储器记录电压/电流波形（采样间隔≤1ms）。

报告生成：支持一键导出测试数据至U盘，格式兼容Excel/PDF。

5. 测试终止

降流归零：逆时针旋转调压器手柄至极限位置，确认电流表归零。

分闸操作：按下“AC0-10A输出控制”分闸按钮，断开输出回路。

总电源切断：按下“停止”按钮，断开总断路器。

四、关键技术亮点

1. 智能控制模块

采用晶体管智能控制技术，通过调节晶闸管导通角实现电压/电流的连续平滑调节，响应时间≤10ms。

集成自动调节电路，支持恒流/恒压模式切换，适应不同负载特性。

2. 高隔离强度设计

触发电路与晶闸管导热底板间介电强度≥2500V，确保高压环境下的操作安全。

三相整流模块采用无相序限制设计，简化现场接线流程。

3. 模块化扩展能力

直流合闸电源单元支持独立运行，可通过专用端子引出，满足大电流测试需求。

预留开关特性测试、继电保护测试等扩展模块接口，支持功能定制。

五、应用场景与行业价值

出厂试验：验证开关柜电气性能是否符合DL/T596-2005标准。

交接验收：在电力安装工程中，对成批次安装的开关柜进行通电测试。

预防性试验：供电公司检修基地对在运开关柜进行定期检测，提前发现隐患。

第三方认证：为检测机构提供标准化测试平台，确保数据可追溯性。

六、维护与故障处理

1. 日常维护

清洁保养：每月用干燥压缩空气清理设备内部灰尘，避免散热不良。

元件检查：每季度检查调压器碳刷磨损情况，更换损耗超过50%的碳刷。

2. 常见故障处理

输出电压波动：调压器碳刷接触不良。解决方案为清洁碳刷表面，调整弹簧压力。

保险频繁熔断：输出回路短路或过载。解决方案为检查负载接线，更换同规格保险。

数据显示异常：传感器校准失效。解决方案为使用标准源重新校准测量模块。

七、未来发展趋势

智能化升级：集成AI算法实现故障预测与自适应测试参数调整。

云平台对接：通过5G/Wi-Fi实现测试数据实时上传，支持远程诊断。

绿色设计：采用高效率电源模块，降低空载损耗（目标≤50W）。

高低压开关柜通电试验台作为电力设备质量管控的关键工具，其技术演进正朝着集成化、智能化、高可靠性的方向迈进，为构建安全、高效的智能电网提供坚实支撑。
