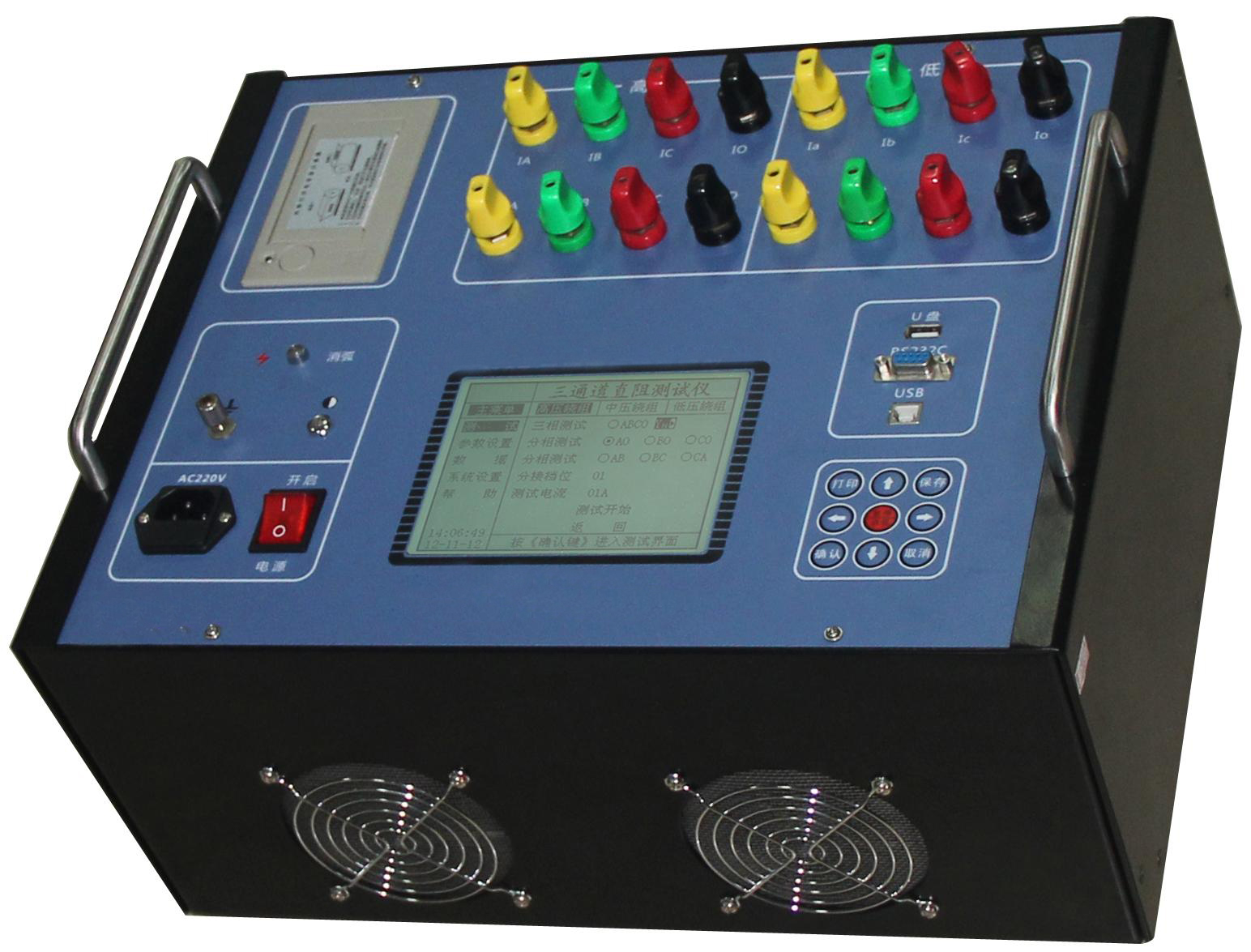

三通道直流电阻测试仪产品说明

一、产品概述

变压器的直流电阻测量是变压器制造、出厂试验、安装、交接及电力部门预防性试验中的关键环节。该测量能有效识别变压器线圈在选材、焊接、连接部位松动、缺股、断线等方面的制造缺陷及运行隐患。为满足变压器直流电阻快速测量的需求，武汉鑫华福电力设备公司精心研制了三通道直流电阻测试仪。

本仪器采用全新电源技术，具备体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等显著特点。整机由高速单片机智能控制，自动化程度高，配备自动放电及放电报警功能，确保测试精度高、操作简便，可高效实现变压器直阻的快速测量。

二、功能特点

三相同时测量：针对星型接法有中性点引出的绕组，仪器支持三相（A0、B0、C0相）同时测量，大幅节省测试时间。

数据全面展示：显示并打印变压器高中低压绕组的全部测试数据，自动计算三相不平衡率，便于数据分析。

反电势保护：具备完善的反电势保护功能，确保测试过程安全可靠。

自动放电与指示：自动放电功能配合放电指示，减少误操作，保障设备及人员安全。

大容量数据存储：仪器可永久存储测试数据500组，并支持使用优盘扩展存储，方便数据管理与分享。

超大液晶显示：采用5.7寸超大液晶显示屏，清晰展示测试结果，支持随时打印。

环境适应性强：适用温度范围宽，精度高，防震、抗干扰能力强，携带方便，适应各种现场环境。

三、技术参数

输出电流：

三相测试：2×10A、2×5A、2×2A

单相测试：20A、10A、2A

测试范围：

2×10A：500μΩ～500mΩ

2×5A：1mΩ～1Ω

2×2A：2.5mΩ～2.5Ω

20A：250μΩ～1Ω

10A：500μΩ～2Ω

2A：2.5mΩ～10Ω

分辨率：0.1μΩ

测量精度：±(0.2%读数+2字)

外形尺寸：420mm×250mm×340mm

仪器重量：15kg

四、使用条件

环境温度：-10℃～50℃

环境湿度：≤85%RH

工作电源：AC220V±10%

电源频率：50±1Hz

五、仪器接线指南

电源连接：使用电源线将仪器与外部AC220V电源连接，确保接地端子与大地良好连接。

测试钳连接：

将接线端子的四个测试钳（黄、绿、红、黑）分别接到变压器高压侧的A、B、C、O或低压侧的a、b、c、o。

若变压器只有三个套管，可不接黑色测试钳，但此时不可选择三相同时测量和单相电阻测量，仅支持单线电阻测量且无需移动测试钳。

单相电阻测试：必须接黑色测试钳，并确保测试方式与测试钳一一对应。

单相变压器测试：将黄色和黑色测试钳接到单相变压器的高压侧或低压侧，选择单相电阻测试方式即可。

专用测试线：仪器配套的专用测试线已将电流、电压线集成于同一测试钳口，接线简便快捷。

六、注意事项

尽管仪器设计有反电势保护功能，但为确保试验人员及仪器的安全，仍需按以下步骤操作：

仔细阅读说明书：使用前请详细阅读使用说明书，检查接线正确无误且接地良好。

无载调压绕组测试：在无载调压绕组测试过程中或未放完电时，严禁切换无载分接开关。

禁止拆除测试线：在测量过程中，严禁拆除测试线，以防电击或数据丢失。

测量完毕后再拆线：测量完毕并退出测量状态后，方可进行接线拆除操作。

及时联系厂家：如遇无法解决的问题，请及时与公司取得联系，我们将为您提供专业的技术支持与服务。
