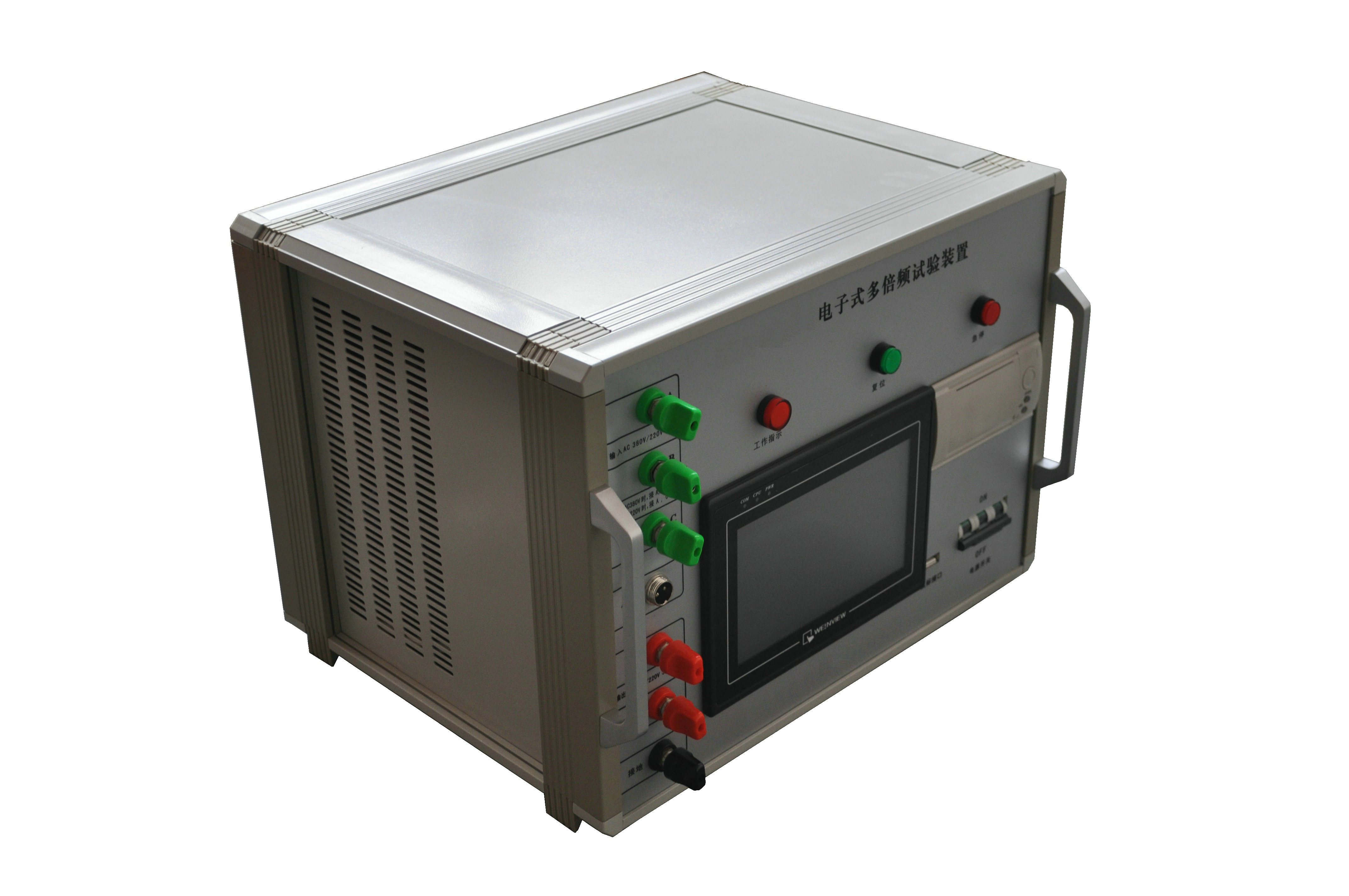

多倍频发生器简介

多倍频发生器（三倍频发生器）是专为变压器和互感器的感应耐压试验设计的高效测试设备。通过生成多倍频试验电压，它能够有效检测变压器绕组的匝间、层间、段间及相间纵绝缘性能，确保产品符合国家标准要求。其操作简便、性能可靠，已成为电力设备测试领域的重要工具。

一、技术参数

容量：15kVA（满足中小型变压器及互感器的测试需求）

输入电压：AC三相，380V±10%（适应常见工业电源）

电源频率：50Hz（标准工频输入）

输出电压：0～400V（可外接升压变压器扩展电压范围）

输出频率：50Hz、100Hz、150Hz、200Hz（多档可选，灵活适配不同测试标准）

波形畸变率：<3%（确保输出电压波形纯净，减少对试品的干扰）

二、装置特点

1. 先进技术，高效操作

电力电子技术核心：采用变频调节器实现参数预置、保护设置、频率选择及电压调节，集成化设计提升可靠性。

触摸式操作界面：直观便捷，支持频率预置（50Hz/100Hz/150Hz/200Hz）及电压步进调节（1V/2V/5V/10V），满足精细化测试需求。

2. 多频输出，灵活应用

突破传统限制：摒弃三相五柱式三倍频发生器的单一输出模式，支持1、2、3、4倍频试验电压生成，覆盖更广泛的测试场景。

扩展性强：通过外接升压变压器，可轻松实现更高电压输出，适应不同电压等级试品的测试要求。

3. 便携设计，降低现场成本

体积小、重量轻：便于携带至现场，尤其适合户外或空间受限的测试环境。

简化接线与操作：减少对现场电源容量的依赖，降低试验准备复杂度，提升工作效率。

4. 波形纯净，保护完善

内置LC滤波回路：有效抑制谐波，确保输出电压波形畸变率<3%，避免对试品造成额外应力。

多重保护机制：集成过压、过流、过热等保护功能，保障设备与人员安全。

三、工作原理

多倍频发生器通过电力电子变频技术，将输入的50Hz工频电源转换为高频脉冲信号，再经滤波与升压处理，输出纯净的多倍频试验电压。其核心流程如下：

变频调节：将输入交流电转换为直流电，再通过逆变电路生成高频交流方波。

滤波整形：利用LC滤波回路消除谐波，输出接近正弦波的多倍频电压。

电压调节：通过触摸屏设置目标电压值，系统自动调整输出幅度，实现精准控制。

频率选择：支持50Hz、100Hz、150Hz、200Hz多档切换，满足不同测试标准要求。

四、应用场景

变压器感应耐压试验：检测绕组纵绝缘性能，预防匝间短路等故障。

互感器局部放电测试：通过多倍频电压激发潜在缺陷，提升设备运行可靠性。

电力设备研发与质检：为新产品的绝缘设计提供验证手段，确保符合行业标准。

五、优势总结

多倍频发生器以多频输出、便携设计、操作简便、保护完善为核心优势，为变压器和互感器的感应耐压试验提供了高效、可靠的解决方案。其技术先进性不仅体现在性能指标上，更通过人性化设计降低了现场测试门槛，成为电力设备检测领域的理想选择。
