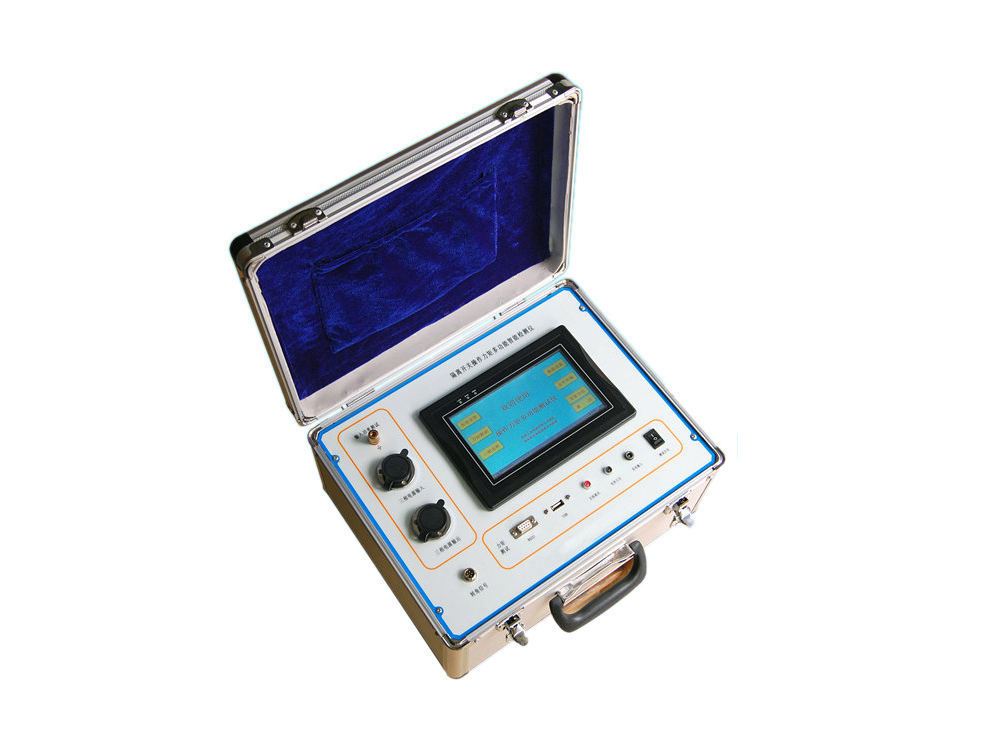

隔离开关触指压力测试仪详细介绍

一、概述

隔离开关作为电力系统中不可或缺的高压开关设备，其应用广泛且数量庞大。由于户外隔离开关长期暴露在大气环境中，直接受到雨水、灰尘及有害气体的侵蚀，运行条件极为恶劣，因此容易发生机械或电气故障。特别是触指接触部分，易因环境因素导致接触不良，进而引发发热现象。触指压力弹簧若因发热而退火，压力降低，将进一步加剧触指发热，形成恶性循环，最终可能导致触指烧坏，酿成事故。

在检修过程中，检修人员往往仅更换明显失效或断裂的弹簧，而难以判断并更换压力降低的弹簧。这导致再次运行时，各触指电流分布不均，长期运行后易出现接触不良而过热。此外，不少隔离开关的触指压力可调，若检修时调整不当或各触指压力存在差异，同样会引发上述问题。

传统上，检修人员通过测量回路电阻来判断导电部分接触好坏，但回路电阻值受多种因素影响，不能直接反映接触电阻的变化。同时，各类检修导程、标准中虽规定测量触指接触压力，但推荐使用的弹簧秤在实际操作中存在诸多不便，甚至无法测量某些结构的隔离开关触指压力。

针对上述问题，我公司自主研发了智能型隔离开关触指压力测试仪。该测试仪通过模拟触头的传感器，在每对触指接触位置张开一下，即可准确显示触指此时的接触压力并记忆，有效解决了测量触指压力的难题。此外，该测试仪还可用于隔离开关制造厂对触指压力的检验，通过改变压力传感器形状，还能测量断路器的触指压力。

二、主要技术参数

工作环境：

温度范围：-20℃～40℃

相对湿度：≤80%RH

大气压力：86kPa～106kPa

电源电压：

AC220V±10%，50Hz±10%

或机内锂电池供电，功率≤20W

测量范围与精度：

测量范围：≤1000N

测量误差：≤1％

测量直径（触指开距）：

标准范围：5.5mm～90mm

特殊需求：大于90mm可定制

电源工作时间：内置锂电池供电，工作时间≥6小时（可定制延长）

充电方式：

专用充电器接面板锂电池充电接口充电

面板AC220V插头直接充电

传感器信号线长度：10m，便于远距离操作

绝缘性能：

绝缘电阻：＞2MΩ

介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧现象，确保使用安全

三、产品优势与应用

智能测量：测试仪采用智能技术，操作简便，测量准确，大大提高了检修效率。

广泛适用性：不仅适用于各类隔离开关触指压力的测量，还可通过更换传感器形状测量断路器触指压力。

便携设计：内置锂电池供电，工作时间长，便于现场携带和使用。

安全可靠：具备高绝缘电阻和介电强度，确保使用过程中的安全可靠。
