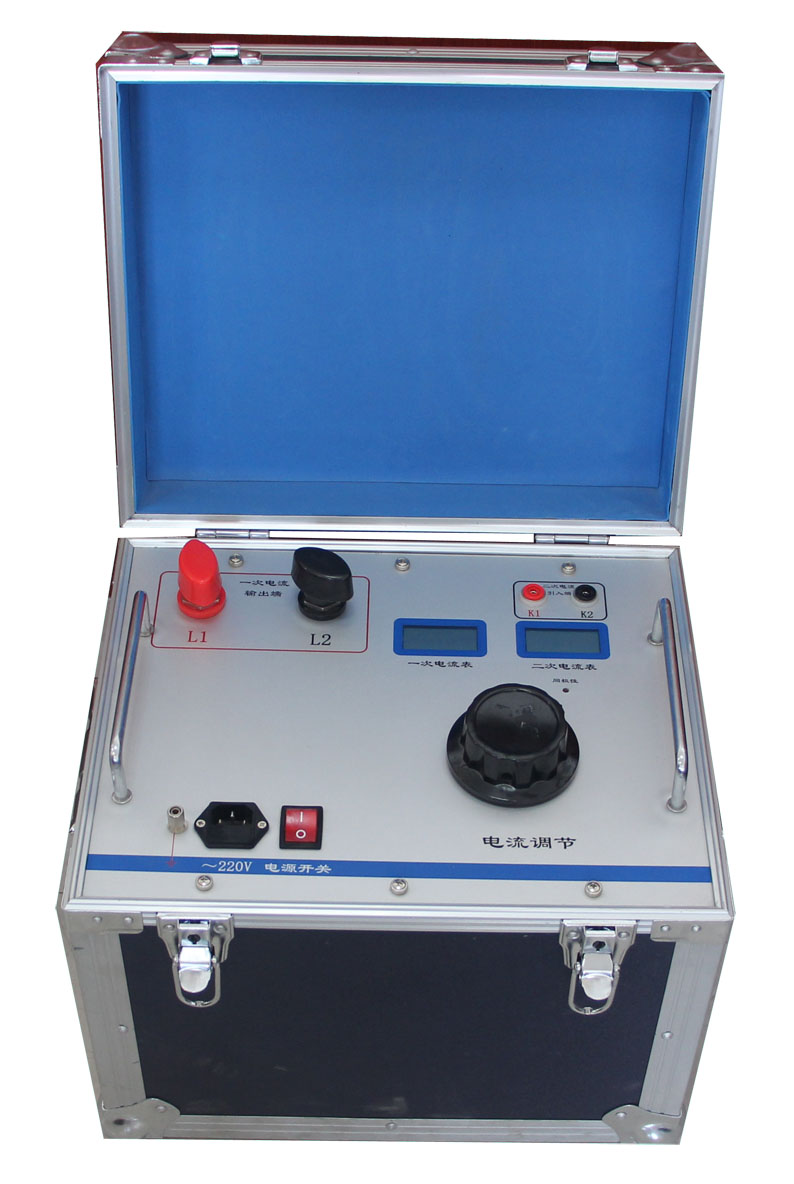

1000A电流互感器变比极性测试仪

一、产品概述

本测试仪专为试验电流互感器变比和极性而设计，内置大电流发生器、一次及二次数字电流表和极性判别电路。产品设计合理，操作简便，一次完成变比测量与极性判别，大幅提升现场测试效率。

二、技术指标

输出电流： 0 ～ 1000A，功率：6kVA

一次电流表：

测量范围：0 ～ 1000A

分辨率：0.1A

误差：±（读数0.5% + 2个字）

二次电流表：

测量范围：0 ～ 5A

分辨率：1mA

误差：±（读数0.5% + 2个字）

电源电压： AC220V ± 10%

工作环境：

温度：0 ～ +40℃

湿度：≤ 85%，无结露

外形尺寸： 385mm × 310mm × 330mm

仪器重量： 40kg

三、试验方法

1. 接入交流220V电源。

2. 输出电流由专用线接于电流互感器一次，注意极性要对应。

3. 将电流互感器二次电流接于仪器的电流输入接线柱，注意极性应对应。

⚠️ 重要提醒：不测量的电流互感器二次绕组应可靠短接，防止开路高压危险。

4. 检查电流调整旋钮在逆时针尽头。

5. 接通电源开关。

6. 调整电流至欲测试电流值。

7. 读取二次电流，计算变比。

8. 若极性正确，同极性灯亮，内部蜂鸣器响。

四、极性定义

本仪器适用于减极性法标注的电流互感器。即一次电流由P1（L1）流进，二次电流由S1（K1）流出，此时判别为同极性。

五、核心优势总结

一机双测：变比测量与极性判别一次完成

大电流输出：0～1000A，满足现场大电流互感器测试需求

高精度读数：一次分辨率0.1A，二次分辨率1mA

声光双显：同极性灯亮加蜂鸣器响，极性判断直观明确

操作简便：内置大电流源，无需外接设备，接线即可测试
