绝缘靴（手套）耐压试验装置简略说明书

一、产品简介

绝缘靴（手套）耐压试验装置是根据绝缘靴（手套）的试验规程，并遵从广大用户意见而设计生产的。该产品有效解决了过去不规则的测试方式，简化了测试手续，提高了测试速度。更可靠地鉴别绝缘靴（手套）的泄漏电流、绝缘老化、工频耐压等参数，保障了试验工作者的安全，是理想的绝缘靴（手套）专用设备。

主要特点：可同时测试3双绝缘靴（手套），并可读取每只的泄漏电流，准确判断不合格的绝缘靴（手套）；结构底部装配脚轮，可随意移动。

二、工作原理

接入0~220V电源，调节工频耐压试验台，根据试验变压器的电磁感应原理，使变压器产生0~30kV工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。根据绝缘靴（手套）试验规程，读取、纪录测试参数。

三、结构设计

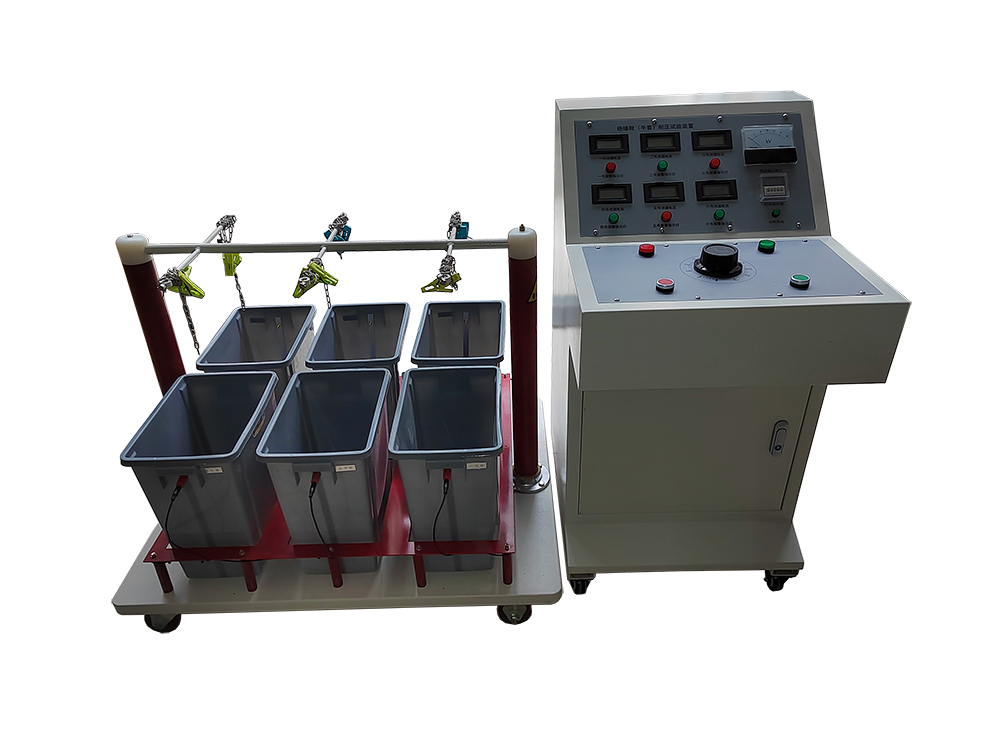

该产品分两部分组成：

绝缘靴（手套）试验车——由移动托架、盛水水槽、电极杆支撑等组成。

绝缘靴（手套）试验台——由变压器及其控制部分组成。

部件编号：1.移动托架 2.盛水槽 3.绝缘撑杆 4.电极杆支撑 5.高压接线端 6.泄漏测量接线端

四、配套使用方法

第一步：安装。使用前根据图2将绝缘撑杆（3）安装在移动托架（1）上，再将电极杆支撑（4）两端插入绝缘撑杆（3）内，最后将电极杆依次装在电极支撑内。

第二步：注水。绝缘靴（手套）内盛水不能高于靴（手套）口以下5CM，并确保露出水面的部分干燥清洁，然后将高压电极置于靴（手套）内并将其夹好。

第三步：接线。将水阻的一端与试验车上的高压输入螺母（7）相连，另一端用35KV高压电缆由试验台的高压出线口引至试验变压器高压输出端A。将盛水槽1-6上的泄漏测量接线端与试验台上的接线端X1-X6一一对应相连。

第四步：送电前检查。检查总电源是否与输入电源一致（~220V 50HZ），设定好电流继电器动作值，同时设定好时间继电器的动作值，合上空开，电源指示灯亮，调压器手轮置于零位时零位指示灯亮，此时可送电操作。送电之前一定要查地线是否接得牢靠，否则有危险。

第五步：送电。按下复位按钮使故障指示灯灭，按下送电按钮，主接触器工作，调压器受电，电源指示灯灭、送电指示灯亮。

第六步：升压。顺时针旋转调压器手轮，声光报警停止，注视电压表、毫安表的指示，以每秒小于3KV的升压速度升压，当升到所需要电压值时，按下计时按钮，并密切关注试验品情况。

第七步：判断。在试验过程中，如果泄漏电流大于规定值、试验品被击穿，电流继电器动作，调压器自动断电，泄漏电流超标或被击穿的绝缘靴（手套）对应指示灯亮，切断电源，取下泄漏电流超标或被击穿的绝缘靴（手套），然后再升压操作。达到规定电压及耐压时间并且泄漏电流不大于规定值时，声光报警，说明产品合格，否则试验品不合格。

第八步：结束。整个试验过程结束后，应切断电源，拆卸绝缘靴（手套），换第二批，重复上述方法进行试验。

五、注意事项

该试验装置在试验过程中，操作人员应安全距离操作（空气中每米小于20kV），工频耐压试验台必须可靠接地，接地电阻小于0.1Ω。

使用前应测试绝缘电阻，其绝缘电阻值应大于2MΩ。

使用前应检查各电气元件触点是否松动，接触是否良好，各保护系统是否能正常工作。

使用前，应将绝缘撑杆、电极、电极杆、盛水槽等各部位用酒精擦拭。

试验完毕应将水放完，用棉布将各部位擦干。若长期不用时将水槽、电极杆、绝缘撑杆置于干燥通风处保存。

工作和存放场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和侵蚀性介质。

必须由专业人员操作，并严格遵守操作程序。
