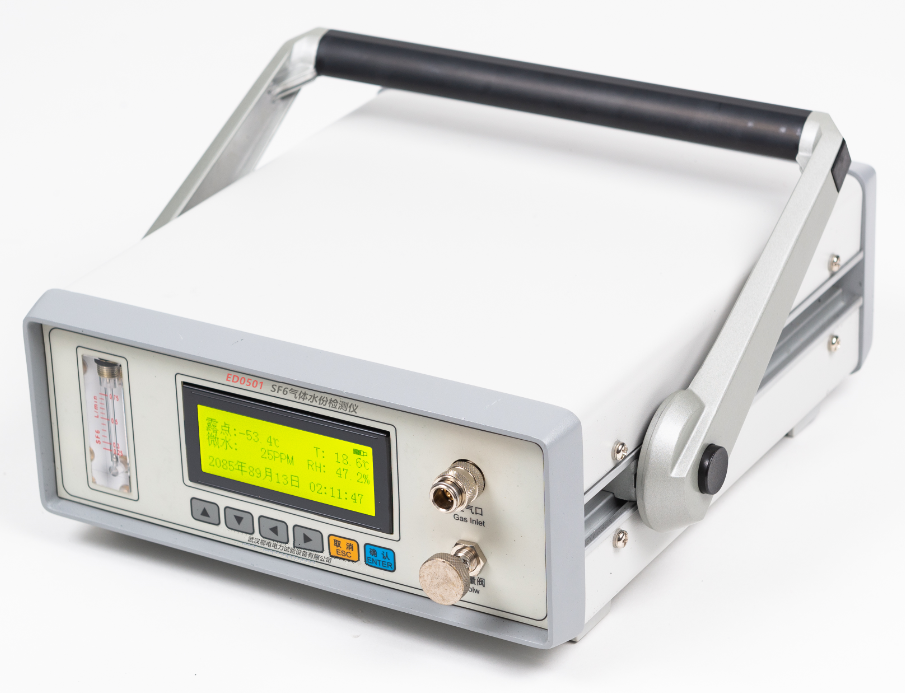

SF₆气体水份检测仪产品使用说明书

一、技术特点

1. 便携式设计:仪器更轻，携带、使用方便。

2. 测量快速:仪器开机后无需等待，即刻测量，快速得到湿度值。

3. 快速省气:测定时耗气仅2L（101.2kPa）左右。

4. 自锁接头:采用德国原装进口自锁头，安全可靠，无漏气。

5. 数据存储:采用大容量设计，最多可存储50组测试数据。

6. 显示清晰:液晶屏直接显示露点、微水（ppm）、环境温度、环境湿度、时间及日期、电池电量等内容。

7. 内置电源:内置4Ah可充锂电池，一次充足可连续工作10小时。

二、技术参数

2.1 露点检测参数

【露点】

测量范围：－60℃ ～ ＋20℃

测量精度：± 2℃

测量时间（＋20℃）：＜ 3分钟

2.2 环境与电源参数

工作温度：－40℃ ～ ＋80℃

环境温度：－40℃ ～ ＋60℃

环境湿度：0 ～ 90% RH

电源：AC 220V（内置充电电池）

电池性能：充电时间20个小时以上；可使用10小时

2.3 外形参数

尺寸：250 × 100 × 300 mm

重量：3 kg

三、测量方法

3.1 连接SF₆设备

步骤一：将测量管道上螺纹端与开关接头连接好，用扳手拧紧，关闭测量管道上另一端的针型阀。

步骤二：把测试管道上的快速接头一端插入微水仪上的采样口。

步骤三：将排气管道连接到出气口。

步骤四：将开关接头与SF₆电气设备测量接口连接好，用扳手拧紧。

3.2 检查电量

本仪器推荐优先使用交流电。

使用直流电时，请查看右上角显示的电池电量。

如果电量低于约20%，请关机充电后继续使用。

3.3 开始测量

步骤一：全部打开测量管道上的针型阀。

步骤二：用面板上的流量阀调节流量，把流量调节到0.5 L/min左右，开始测量SF₆露点。

步骤三：第一台设备测量时间需要5 ～ 10分钟，其后每台设备需要3 ～ 5分钟。

3.4 存储数据

设备测量完成后，可以将数据保存在仪器中。

按"确定"键调出操作菜单，具体操作方式见第四章"菜单操作"。

3.5 测量其他设备

一台设备测量后，关闭测量管道上的针型阀和微水仪上的调节阀。

将转接头从SF₆电气设备上取下。

如果需要继续测量其他设备，按照上面步骤继续测量下一台设备。

3.6 测量结束

所有设备测量结束后，关闭微水仪电源。

四、菜单操作

在测量状态，通过"确定"键可以进入功能菜单。

4.1 保存数据

在测量状态，通过按"确定"键进入功能菜单。

按"上"、"下"键选择"保存记录"菜单，按"确定"键，进入保存数据页面。

保存数据时，可以根据设备进行编号。

设备编号最多为六位，可以通过"上"、"下"键增加数值大小，"左"、"右"键调整数据位数。

输入编号后，按"确定"键，完成保存数据。

按"返回"键可以返回上一页，此时不保存数据。

4.2 查看记录

在测量状态，通过按"确定"键进入功能菜单。

按"上"、"下"键选择"查看记录"菜单，按"确定"键，进入查看记录页面。

显示时从最后一个被保存的数据开始。

可以按"上"、"下"键翻看数据。

4.3 删除记录

在测量状态，通过按"确定"键进入功能菜单。

按"上"、"下"键选择"删除记录"菜单，按"确定"键，可删除所有数据。

4.4 修改时间

在测量状态，通过按"确定"键进入功能菜单。

按"上"、"下"键选择"修改时间"，按"确定"键，进入修改时间页面。

通过"上"、"下"键可以增加时间数值，"左"、"右"键可以减小时间数值。

输入小时、分钟、秒后，按"确定"键可以转到下一个修改域内。

五、注意事项

1. 仪器应放置在安全位置，防止摔坏，避免剧烈震动。

2. 请勿检测有腐蚀性的气体。

3. 调节气体流量时，流量阀应该缓慢地打开，使流量指示在0.5升/分钟左右。

4. 仪器使用前，应及时充电。充电时只需将电源线接入220V插座，无需打开电源开关，仪器将自动充电，充电时间一般需要20个小时以上。
