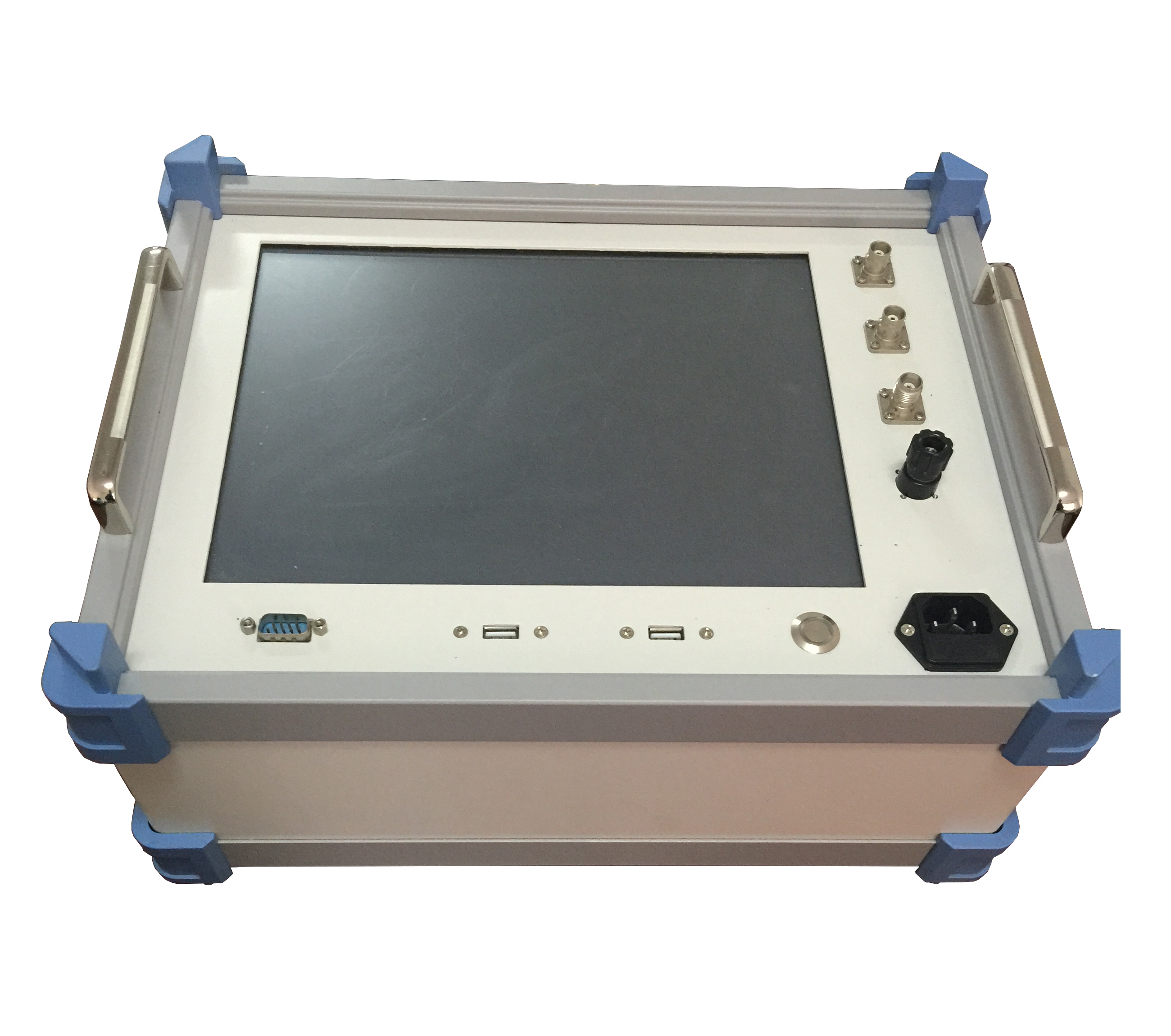

变压器绕组变形测试仪系统简介

一、产品概述

变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器。电力变压器在运行或运输过程中，不可避免地要遭受各种故障短路电流的冲击或物理撞击。在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，严重影响变压器的安全运行。

按国家电力行业标准DL/T911－2004，采用频率响应分析法测量变压器的绕组变形。通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

二、主要技术特点

采用扫频法对变压器绕组特性进行测量，不吊罩、不拆装，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。

测量速度快，单个绕组测量时间3分钟以内。

频率精度非常高，精度高于0.001%。

数字化频率合成，频率稳定性更高。

5000V电压隔离，充分保护测试电脑安全。

可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组变形情况，给出诊断参考结论。

分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。

软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。

软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。

现场接线简单、使用方便。

内置工控机，操作及携带更便捷。

12英寸大屏，图谱曲线更清晰。

设有两个USB接口。

三、主要技术指标

测量速度：单相绕组1分钟至3分钟

输出电压：Vpp 25V

输入阻抗：1MΩ（响应通道内置50Ω匹配电阻）

扫频范围：100Hz至2MHz

频率精度：0.001%

扫频方式：线性或对数，扫频间隔和点数可任意设置

曲线显示：幅频曲线

测量动态范围：－120dB至20dB

采集通道：两个通道，一个采集激励信号，一个采集响应信号，用于计算传递函数

采集通道量化精度：14位

采集通道最大静态误差：0.5%

每通道最大存储容量：64K样点

采集通道输入阻抗：1MΩ

供电电压：AC220V±10%

主机重量：4kg

工控机：双核CPU，内存2G

固态硬盘（SSD）：32G

操作系统：Win7

显示屏：12.1英寸工业级显示屏，带触摸

四、测试分析软件主要特色

采用Windows平台，兼容Windows 2000 / XP / 7 / 8。

采用数据库保存测试数据，对测试数据的管理简洁方便。

可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组变形情况，给出诊断参考结论。

测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。

测量的各种条件多为选择项，不用在现场做很多输入，使用更加方便。

输入、输出信号连接好之后，只需要按一个键就可以完成所有测量工作。

软件界面简洁、直观、实用。
