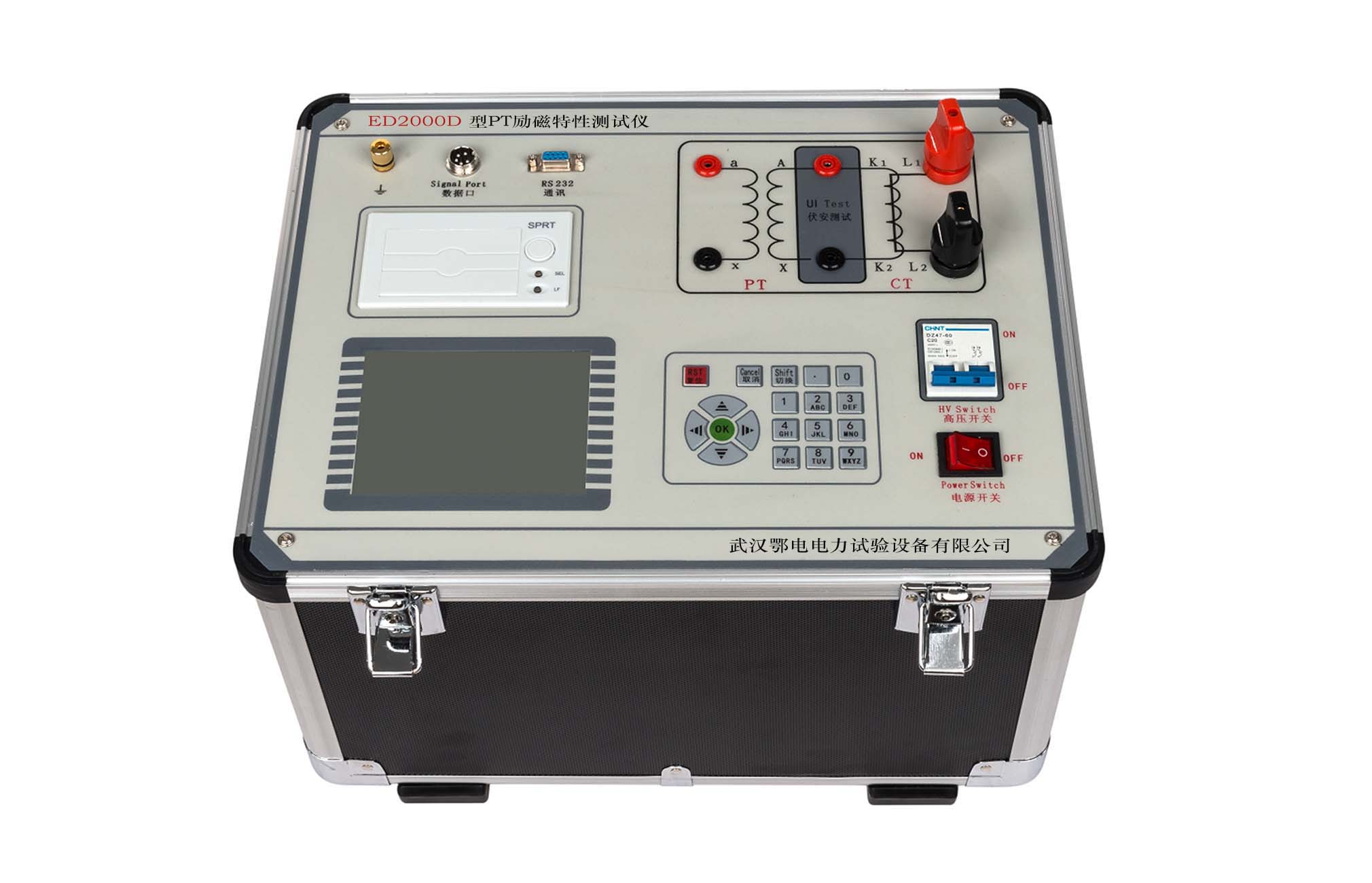

PT励磁特性测试仪使用说明书

一、产品主要性能特点

（1）仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简单、方便。

（2）功能全面，可测试CT/PT伏安特性、变比和极性、10%的误差曲线、角差、比差。

（3）可外接升压器扩展输出电压范围。

（4）安特性试验时，无须使用外置升压器，单机输出电压0～2500V、电流0～20A。

（5）20V单电源输入，避免了使用380V时的危险。

（6）屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。自带微型打印机，可方便打印测试数据。

（7）采用数字键盘，方便数字输入。

（8）带有大容量存储器，可存储100组测试数据，掉电不丢失。

（9）RS232通信接口，可连接电脑进行试验，测试数据也可上传至电脑编辑保存。

二、键盘使用方法

在数字输入模式下，直接按"0"～"9"键输入数字，结合"."可以输入任何数字；"OK"键选择当前的输入，"取消"可以消除刚才的错误输入，"↑""↓""←""→"则可以方便地实现光标的移动。

三、主菜单

连接好仪器侧板上的～220V电源和面板上电源端口，打开面板上的电源开关，液晶屏背光亮，装置进行自检，自检完毕进入伏安特性测试仪汉化主菜单。

主菜单共有六项功能：CT伏安特性测试、CT变比极性测试、PT伏安特性测试、PT变比极性测试、系统设置和厂家设置。其中厂家设置是本公司保留的仪器校准功能，需要厂家密码才能使用。

四、CT伏安特性试验

1、参数设置界面

在主菜单中选中CT伏安特性测试选项后，液晶屏将出现参数设置界面。界面各参数意义如下：

第x次记录：以前第x次做完伏安特性试验后保存的数据，用来浏览历史测试结果。

分段点电流值：为使伏安特性曲线的拐点前和拐点后的曲线点分布合理，特设置一个分段点，在此点前后分别以两种不同电流步长进行试验。该分段点电流值根据估计值或根据所测拐点值来设定，范围0～20A。

分段点前（后）步长：分段点前（后）的电流步长，范围0.001～2.000A。

输出电压档位：根据被试品的励磁电压选择内部电压升压器档位。

最大输出电压：本次试验允许输出的最大电压，测试时若仪器升到此电压就降压，该电压绝不能超过电流互感器二次侧所能承受的最大电压。

最大输出电流：本次试验允许输出的最大电流，测试时若仪器升到此电流就降压，该电流不能超过电流互感器二次侧所能承受的最大电流，范围0～20A。

单机试验：仅使用单机进行试验时，按此键开始试验。

外接升压器试验：若需外接升压器进行试验时，按此键开始试验。

2、参数设置说明

为了使作出的伏安特性曲线测试点均匀连贯，特设定一分界点，该分界点前按一个步长进行试验，分界点后按另一个步长进行试验。该分界点即为分段点。该点数值可大可小，一般根据估计或测试得出，不一定等于真实拐点，当然越接近越好。

设置最大输出电压和最大输出电流可对电流互感器进行保护，在试验过程中，一旦电压或电流超出设定值，测试仪将自动断路保护电流互感器。

外接升压器试验时需设置外部升压器变比后才能正常进行测试，具体设置方法参见说明书"参数设置"章节。

五、注意事项

（1）最大输出电压和最大输出电流的设定必须严格控制在被试电流互感器二次侧所能承受的范围内，切勿超限，以免损坏设备。

（2）外接升压器试验前，务必先正确设置外部升压器变比，否则测试数据将不准确。

（3）仪器采用20V单电源供电，使用时请确保电源连接正确、稳定。

（4）仪器自带大容量存储器，可存储100组数据，掉电不丢失。如需长期保存，建议通过RS232接口将数据上传至电脑备份。

（5）存放保管本表时，应注意环境温度和湿度，应放在干燥通风的地方为宜，避免受潮，应防止酸碱及腐蚀气体，不得雨淋、暴晒、跌落。

注意：本说明书内容如有更改，恕不另行通知，请以实物为准。
