水内冷发电机绝缘电阻测试仪使用说明书

一、概述

本测试仪是专门为水内冷发电机绝缘电阻测量而设计的高精度测试设备，同时也广泛适用于试验室及现场的各类绝缘测试试验。

仪器输出电压最高可达2500V，输出电流大于25mA，内部集成高精度微电流测量系统与数字升压系统，测量精度高、响应速度快。在实际使用中，仅需一条高压线和一条信号线连接被测试品即可完成全部测量操作，无需复杂的接线流程。整个测量过程全自动进行，测试结果由大屏幕液晶实时显示，并自动存储，方便后续查阅与数据管理。

二、主要特点

1. 智能化控制，操作简便

仪器采用32位微控制器作为核心控制单元，配备全中文操作界面，所有功能按键与显示信息均为中文标注，操作人员无需查阅英文资料即可独立完成全部测试操作，大大降低了使用门槛，提高了现场工作效率。

2. 输出电流大，带载能力强

仪器在2500V测试电压下输出电流大于25mA，短路电流不低于25mA。强大的输出电流保证了在高阻试品和容性试品上仍能获得稳定、快速的测量结果，尤其适合水内冷发电机这类对测试电流有较高要求的被测对象。

3. 高压模块全封闭设计，安全可靠

高压发生模块采用全封闭技术制造，内部设置有保护电阻，有效防止高压泄漏和意外触电。即使在操作过程中出现误触，内部保护机制也能确保操作人员的人身安全，适合在各类复杂现场环境中使用。

4. 抗干扰能力强，适应恶劣现场

仪器具有优秀的电磁抗干扰能力，能够在超高压变电站等强电磁干扰环境下稳定工作，测量数据不受外部电场、磁场的影响，确保现场测试结果的真实性和可靠性。

5. 自动放电，实时监控

每次测试完毕后，仪器自动对被测试品进行放电处理，并实时监控整个放电过程，确保试品上的残余电荷被完全释放，保障后续操作人员的安全，同时也保护仪器本身不受残余电荷的影响。

6. 全面支持水内冷发电机三大核心指标

仪器专门针对水内冷发电机的测试需求设计，可一次完成绝缘电阻、吸收比（R60S/R15S）和极化指数（R10min/R1min）三项核心指标的测量，无需更换设备或重新接线，一机多用，极大提高了测试效率。

7. 高压2500V，可测超高绝缘电阻

测试高压为2500V，最高可测量高达20GΩ的绝缘电阻，完全满足水内冷发电机定子绕组对地绝缘电阻的测量要求，测量范围覆盖0.1MΩ～100GΩ，适用面广。

8. 自动补偿水极化电势

水内冷发电机在运行过程中，水路系统会产生极化电势，这一电势会严重干扰绝缘电阻的测量准确度。本仪器内置自动补偿调节功能，能够实时识别并消除水极化电势的影响。即使机座与汇水管之间的电阻低至10kΩ，仪器仍能保证测量结果的准确度，这是普通绝缘电阻测试仪无法实现的。

9. 输出功率大，适应低阻负载

仪器输出功率大，在线路对汇水管之间的负载电阻低至100kΩ（2500V测试条件下）时仍能正常工作；进行绝缘电阻测量时，即使被测绝缘电阻低至1MΩ（2500V）也能保证测量精度，适应水内冷发电机多种工况下的测试需求。

10. 模拟进度条实时指示，读数直观

绝缘电阻值采用模拟进度条进行指示，操作人员可以直观、无延时地观察容性试品的充电过程和测试进展。显示采用对数刻度设计，示值跳动小，读数清晰方便，特别适合在测试过程中实时判断绝缘状态的变化趋势。

11. 高精度数字显示

数字显示采用3 1/2位LCD数字表，分辨率高，读数精确，与模拟进度条配合使用，兼顾直观性与精确性。

12. 计时显示与蜂鸣提示

LCD计时器实时显示测试时间，以0～32分钟为一个周期周而复始循环显示分、秒。测试过程中每隔15秒蜂鸣器响一次，提醒操作人员注意测试进程，无需持续盯屏，提高工作效率。

13. 自动记忆多组数据，方便复核

仪器可自动测量并记忆R15S、R60S、R10min三个时间点的绝缘电阻值，同时自动计算并存储吸收比和极化指数。测试完成后，操作人员可随时调取、复核各时间点的数据，确保测试结果完整可追溯。

三、主要技术性能

准确度：±（10%+5字）

测量范围：0.1MΩ～100GΩ

显示方式：数字显示与模拟进度条双显

温度测量范围：-25℃～125℃

试验电压范围：2.5kV

短路电流：≧25mA

测量时间：1分钟～10分钟（与测量方式有关）

充电电源：180～270VAC，50Hz/60Hz±1%（可接市电或发电机供电）

工作环境：温度-10～40℃，相对湿度20～80％

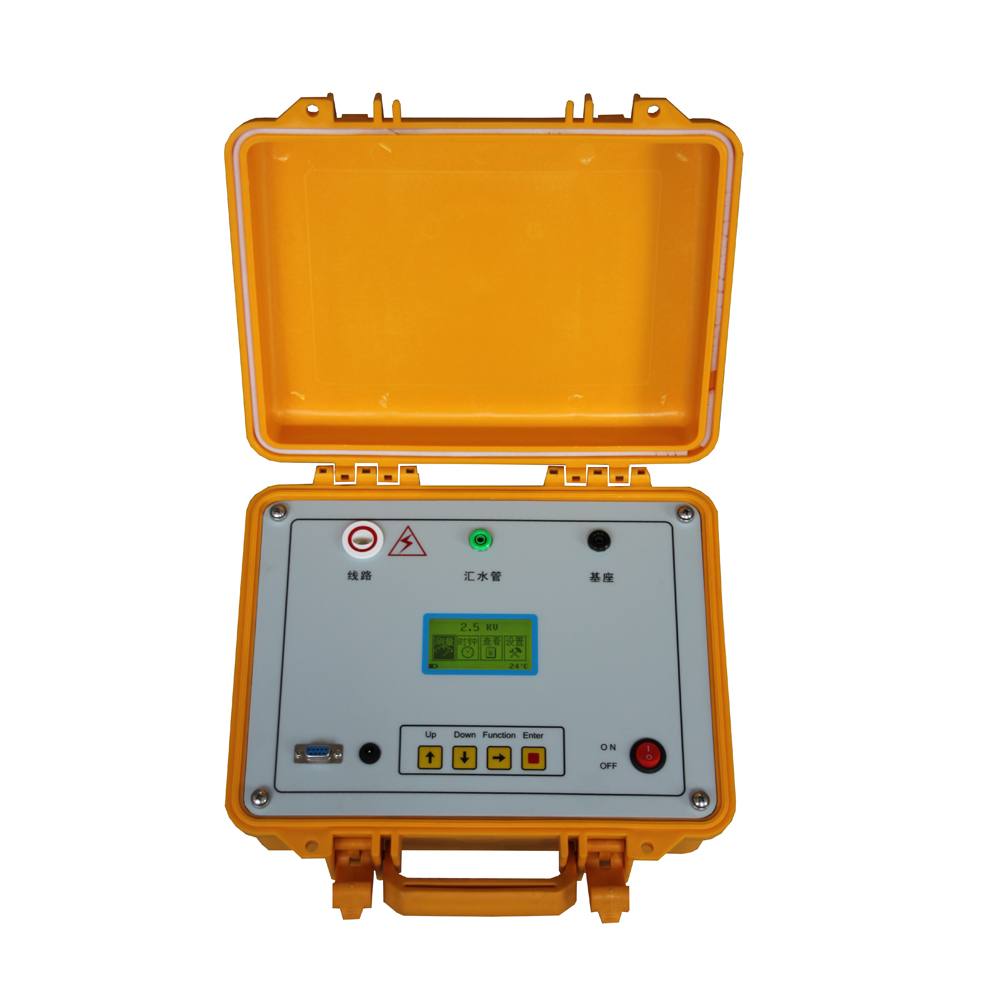

四、操作部件功能

1. 线路接线端（L端——高压输出端）

"线路"为仪器的高压输出端，也称为线路端（L）。使用专用高压电缆从此端引出，连接至被测试品的高压端，例如水内冷发电机的电机绕组出线端。此端输出电压最高可达2500V，操作时严禁触摸。

2. 汇水管接线端

此端连接至发电机的汇水管上。汇水管是水内冷发电机水路系统的关键部件，连接此端可使仪器准确识别水路系统的电位，从而实现水极化电势的自动补偿。

3. 机座接线端（E端——接地端）

此端连接至发电机的机座上，同时必须可靠接大地。机座是被测试品的参考地电位，接地质量直接影响测量准确度。

五、注意事项及其它

⚠ 安全警告：

L端为高压端，输出电压最高可达2500V，操作时严禁触摸！

E端为地端，必须可靠连接大地，否则仪器无法正常工作且存在安全隐患！

测试前请确认所有接线正确无误，特别是L端与E端不可接反。

测试完毕后，仪器会自动放电，但在放电完成前请勿接触被测试品。

请在仪器规定的工作环境温度（-10～40℃）和湿度（20～80％）范围内使用。

充电电源要求180～270VAC，50Hz/60Hz±1%，可使用市电或现场发电机供电。

本说明书最终解释权归仪器制造商所有，如有技术更新，以最新版本为准。
