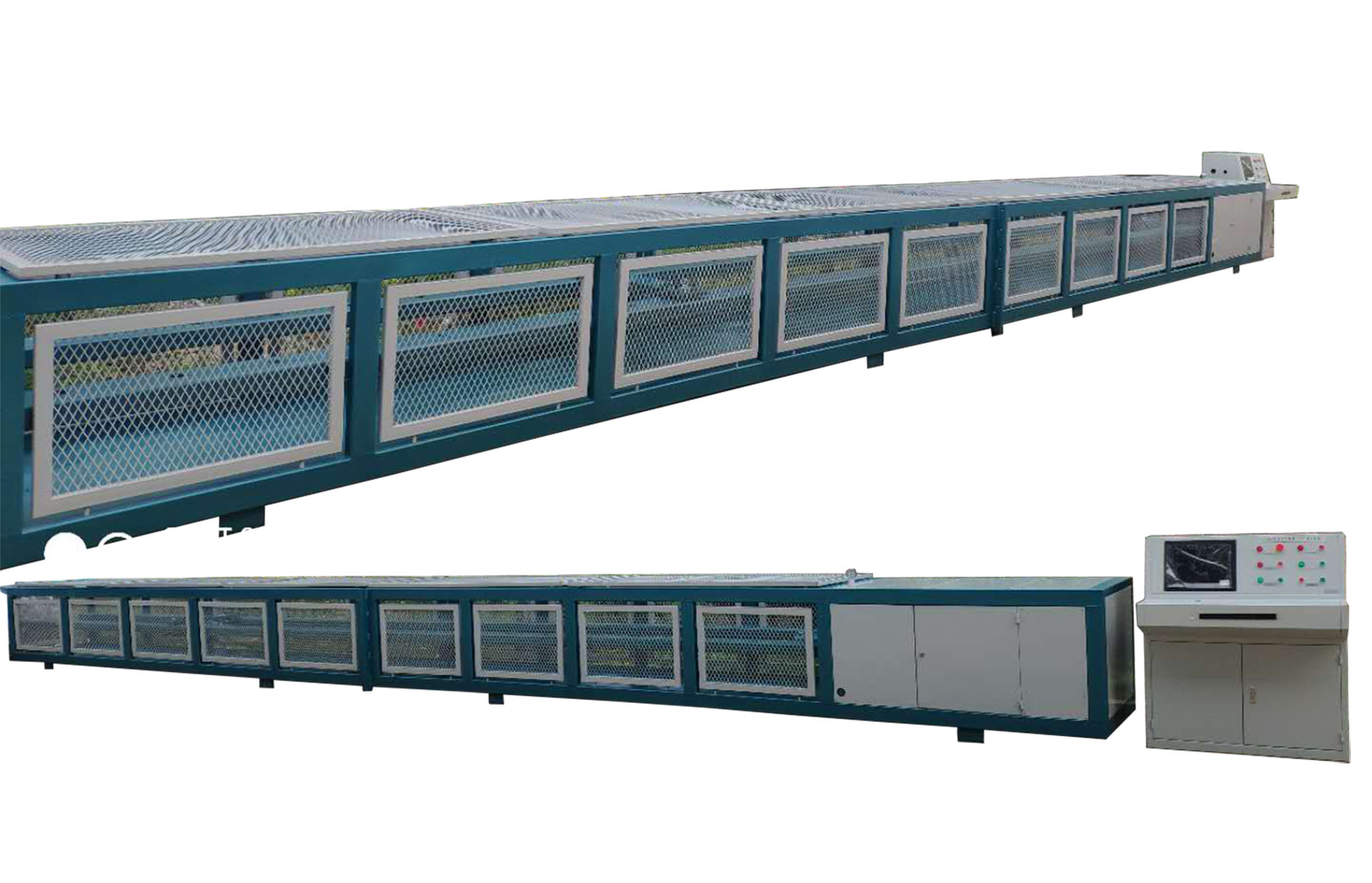

全电脑静重式标准测力机（卧式）使用说明书

一、概述

本测力机是我公司研制的系列电子测力机产品，符合国家电力公司《电力安全工器具预防性试验规程》（国电发[2002]777号）要求，广泛应用于电力、邮电、建筑、港口、石油等系统和大型工矿企业，专门用于钢缆、绳缆、葫芦双钩、滑车组及安全带、脚扣、升降板等电力安全工器具的静荷拉力试验，同时也可对其它器具、线路、金属等进行静荷拉力试验。

测力系统采用全电脑控制，由高精度传感器、彩色显示器、打印机、控制系统等组成，执行机构由液压系统完成。整机外形美观、结构合理、技术含量高，操作简便，测试精度可靠。

二、产品用途

本测力机主要用于以下设备和器具的静荷拉力试验：

钢缆、绳缆

葫芦双钩

滑车组

安全带

脚扣

升降板

其它器具、线路、金属等

适用行业包括电力、邮电、建筑、港口、石油等系统及大型工矿企业。

三、产品性能

1. 全电脑控制

测试过程由计算机全程自动控制，操作人员只需在操作界面上设定参数，仪器即可自动完成加载、保荷、卸荷全过程，无需人工干预。

2. 参数任意设定

受试验器具的力值、静负荷保持时间、试验代号均可在操作界面上任意设定，灵活适应不同试验规程的要求。

3. 自动修正，自动卸荷

仪器可自动修正载波动力值，消除动态干扰对测量结果的影响。当试验达到预设的保持时间后，计算机会自动发出指令，控制液压系统自动卸荷，确保试验过程安全可控。

4. 液晶显示，自动打印

试验力值、保荷时间等关键参数由液晶屏幕实时显示，试验结束后由彩色打印机自动打印出完整的试验数据，方便记录和归档。

四、规格参数

最大拉力：0～20KN / 0～300KN（两档可选）

最小速度：30mm/min（另分快、慢两档）

最大开距：2500mm

最大行程：1200mm

最大冲力：20KN

力值设定最小示值：0.001kN

测试尺寸：7500mm

电源电压和频率：三相380V ±5%，50Hz

精度：0.5级

五、注意事项

仪器使用三相380V电源，必须确保电源电压稳定在380V ±5%范围内，频率为50Hz。

试验前请确认所有接线正确，液压系统油位正常，传感器连接可靠。

设定力值时不可超过仪器最大量程，以免损坏传感器或液压系统。

试验过程中严禁触摸加载机构和被测试品，防止发生意外。

试验完毕后，仪器会自动卸荷，但在卸荷完成前请勿接近加载区域。

仪器应放置在平稳、干燥的环境中使用，避免振动和潮湿。

本说明书最终解释权归仪器制造商所有，如有技术更新，以最新版本为准。
