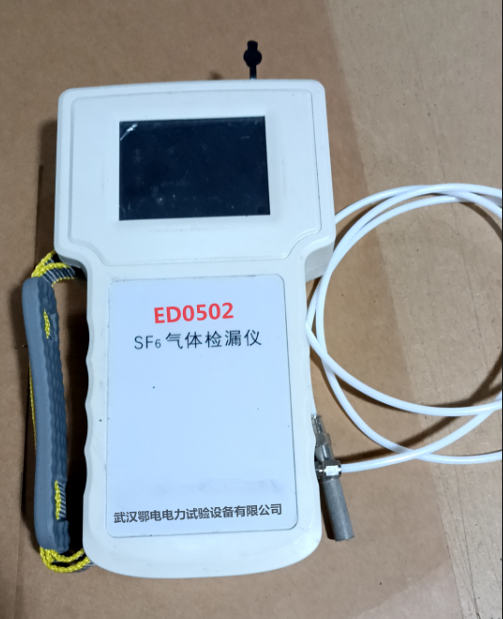

SF6高精度红外气体定量检漏仪使用说明书

一、一般性指南

欢迎使用本公司SF6气体检漏仪。

本手册属于我公司知识产权，未经许可，任何单位及个人不得翻录。

本手册是SF6气体检漏仪产品使用指南，使用产品前请仔细阅读。

本手册若有任何修改恕不另行通知。

二、用途范围

本仪器适用于电力、铁道、电器制造、化工、消防器材以及原子物理科研等部门，对充有六氟化硫（SF6）气体的设备、容器进行泄漏检测，可快速准确地进行SF6气体定性、定量测量和分析。同时也适合于SF6高压开关厂作为SF6电器设备及出口产品的配套仪器。

三、相关标准

本产品引用下列标准：

DL/T 639-1997《六氟化硫电气设备运行、试验及检修人员安全防护细则》

GB 11023-89《高压开关设备六氟化硫气体密封试验方法》

DL/T 846.6-2004《六氟化硫气体检漏仪》

国电公司72号附件3[1999]《高压开关设备质量监督管理办法》

GB/T 17626《电磁兼容试验和测量技术》

GB/T 2423《电工电子产品环境试验》

DL/T 596《电力设备预防性试验规程》

GB/T 6388《运输包装收发货标志》

四、功能概述

随着国内变电站电压等级的逐步提高，电力部门SF6高压断路器的使用量大约以15%/年的速度增长。在高压、超高压及特高压开关领域，SF6气体几乎成为唯一的绝缘和灭弧介质。但SF6高压开关大多安装在室内，空气流动较为缓慢，一旦SF6气体发生泄漏，容易造成局部缺氧，致使工作人员因缺氧窒息，对人员生命安全造成极大隐患。同时也会极大程度降低高压断路器的灭弧效果，对断路器本体造成损坏。

因此，一旦发现SF6气体发生泄漏，就必须准确寻找泄漏点，对泄漏点进行修复，及时消除安全隐患。

本仪器通过检测SF6气体浓度值，根据用户设定的浓度阈值进行声光报警，并提供检测数据变化趋势图等多种方式，准确查找SF6气体泄漏点，同时可定量检测SF6断路器和GIS的泄漏量及年泄漏率，为SF6设备检修带来极大便利。

五、产品特点

采用国际先进的泵吸式、NDIR单光束双波长红外测量技术，检测灵敏度高、准确稳定。

采用高精度数字处理技术，以及独特的漂移控制及温度补偿电路，抗干扰能力强。

具备电池低电量、传感器故障、检测过程中超量程等全功能自检功能。

采用彩色大屏幕点阵式液晶显示、全中文菜单式功能管理。

检测过程实时显示检测数据。

可设置报警下限，屏幕显示报警设定值，采用声音报警方式。

被测设备泄漏量及泄漏率的自动计算。

具备自校准功能。

大容量可充电锂电池，连续工作时间大于5小时。

时钟万年历功能。

体积小巧，便于手持测量。

具备100条数据、波形存储功能，支持编号及翻阅查询。

高亮度LED，可做普通照明使用。

通过USB1.1接口连接上位机，应用数据分析软件进行数据分析处理及打印。
