多倍频发生器使用说明书

一、产品概述

变压器、电磁式电压互感器等绕组类电气设备进行工频耐压试验，只能检验其绕组的主绝缘（绕组与绕组之间、绕组对箱壳和铁芯对地部分），而绕组的匝间、层间纵绝缘部分未能受到检验。

随着电压等级的提高，线圈类电气设备的匝间绝缘相对薄弱，对匝间绝缘的考验极其重要。由于在额定频率下施加1.2倍额定电压时，铁芯磁通将达到饱和，励磁电流急剧增加，因此给铁芯施加1.3倍以上的工频激励电压是行不通的。

只有提高励磁电源频率来提高绕组匝间电压，才能达到预期的试验电压。 一般感应耐压试验频率为100Hz、150Hz、200Hz，是工频的整数倍，故称为倍频感应耐压试验。从二次侧施加高于工频的试验电压，一次侧感应出相应的试验电压，电压分布情况与运行时相同且高于运行电压，从而达到考核纵绝缘的目的。

多倍频发生器正是为满足上述要求而设计制造，经广大用户使用证明：操作简单，性能可靠，能较好地满足变压器、互感器感应耐压试验的需要。

二、技术参数

容量：15kVA

输入电压：AC 3×380V ±10% + N

电源频率：50Hz

输出电压：0～800V

输出频率：50Hz / 100Hz / 150Hz / 200Hz（可选）

输出电流：10A

波形畸变率：＜3%

三、装置特点及工作原理

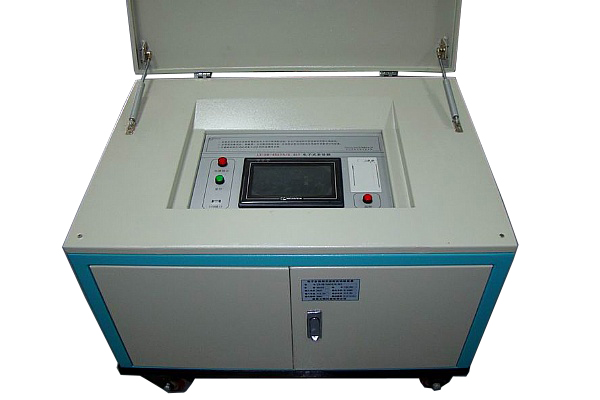

本装置采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等全部采用数字控制技术。

内置计算机，7寸彩色液晶显示，数据存储可达3200组

采用触摸式操作方式，配备热敏打印机进行汉字打印

可预置50Hz、100Hz、150Hz、200Hz试验频率（可选）

触摸方式调节电压，步长可实时调节（1V / 2V / 5V / 10V）

内置LC滤波回路，保证波形畸变率在指标范围内

外置带抽头的补偿电感，补偿被试设备的电容电流，提高带负载能力

四、相比传统三倍频发生器的优势

本装置摒弃了传统三相五柱式三倍频发生器的产生原理，具有以下优点：

体积小、重量轻，便于携带，便于大功率化

不只产生三倍频，还能产生1、2、3、4倍频的试验电压输出

操作、接线简单，对现场试验电源容量的要求有很大程度的降低

五、使用注意事项

输入电源为三相380V ±10%，接线时注意相序正确

输出频率需根据被试设备要求提前选定（50Hz / 100Hz / 150Hz / 200Hz）

电压调节步长建议从小步长（1V或2V）开始，逐步升至目标值

外置补偿电感需根据被试设备容量选择合适抽头，以保证波形质量

波形畸变率应控制在3%以内，若超出需调整补偿电感或检查接线

试验前务必确认被试设备接线正确，避免过压损坏
