多倍频感应耐压试验测试仪使用说明书

一、概述

变压器、电磁式电压互感器等绕组类电气设备进行工频耐压试验，只能检验其绕组的主绝缘（即绕组与绕组之间、绕组对箱壳和铁芯对地部分的绝缘），而绕组的匝间、层间纵绝缘部分未能受到检验。随着电压等级的提高，线圈类电气设备的匝间绝缘相对比较薄弱，对匝间绝缘的考验就显得极其重要。

在额定频率下，施加1.2倍额定电压时，铁芯磁通将达到饱和，励磁电流将急剧增加，故给铁芯施加1.3倍额定值以上的工频激励电压是行不通的。只有提高励磁电源频率来提高绕组匝间电压，才能达到预期的试验电压（一般感应耐压试验频率为100Hz、150Hz、200Hz，是工频的整数倍，故称为倍频感应耐压试验）。从二次侧施加频率高于工频的试验电压，一次侧感应出相应的试验电压，电压分布情况与运行时相同，且高于运行电压，达到了考核电压互感器纵绝缘的目的。

本测试仪即为满足上述要求而设计制造。经广大用户使用证明：操作简单，性能可靠，能较好地满足变压器、互感器感应耐压试验的需要。

二、技术参数

输入电源：三相四线制 AC 380V，50 ～ 60Hz

输出电压：三相四线制 0 ～ 400V，SPWM调制正弦波

额定输出功率：20KW

频率调节范围：50Hz、100Hz、150Hz、200Hz（可选），最小频率调节步距：0.1Hz

输出波形畸变率：≤ 3%

采集电压方式：低压侧采集（即输出电压0 ～ 400V），也就是加到PT（隔离变压器）二次侧的测试电压。因PT的变比值为恒定的，过压保护可以设定。

PT试验电压配置：

10kV ～ 35kV PT试验：需要0 ～ 500V电压

110kV PT：可用0 ～ 220V电压，接100√3二次辅助绕组，电压182V即可

非加压绕组可接补偿电抗器（5A、10A、20A），以免烧坏PT被试品

额定满负载连续工作时间：5分钟

显示方式：7寸超大LCD，触摸屏操作

三、装置特点及工作原理

本装置采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。内置计算机，7寸彩色液晶显示，数据存储可达200组。

采用触摸式操作方式，配备热敏打印机进行汉字打印。

可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选），触摸方式调节电压（步长可实时调节，选择0.1V、1V、2V、5V、10V），可实现多倍频试验电压输出。

内置LC滤波回路，保证波形畸变率在指标范围内。

由于摒弃了传统的三相五柱式三倍频发生器的产生原理，带来以下优点：

体积小、重量轻，便于携带，便于大功率化。

不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。

操作、接线简单，对现场试验电源容量的要求有很大程度的降低。

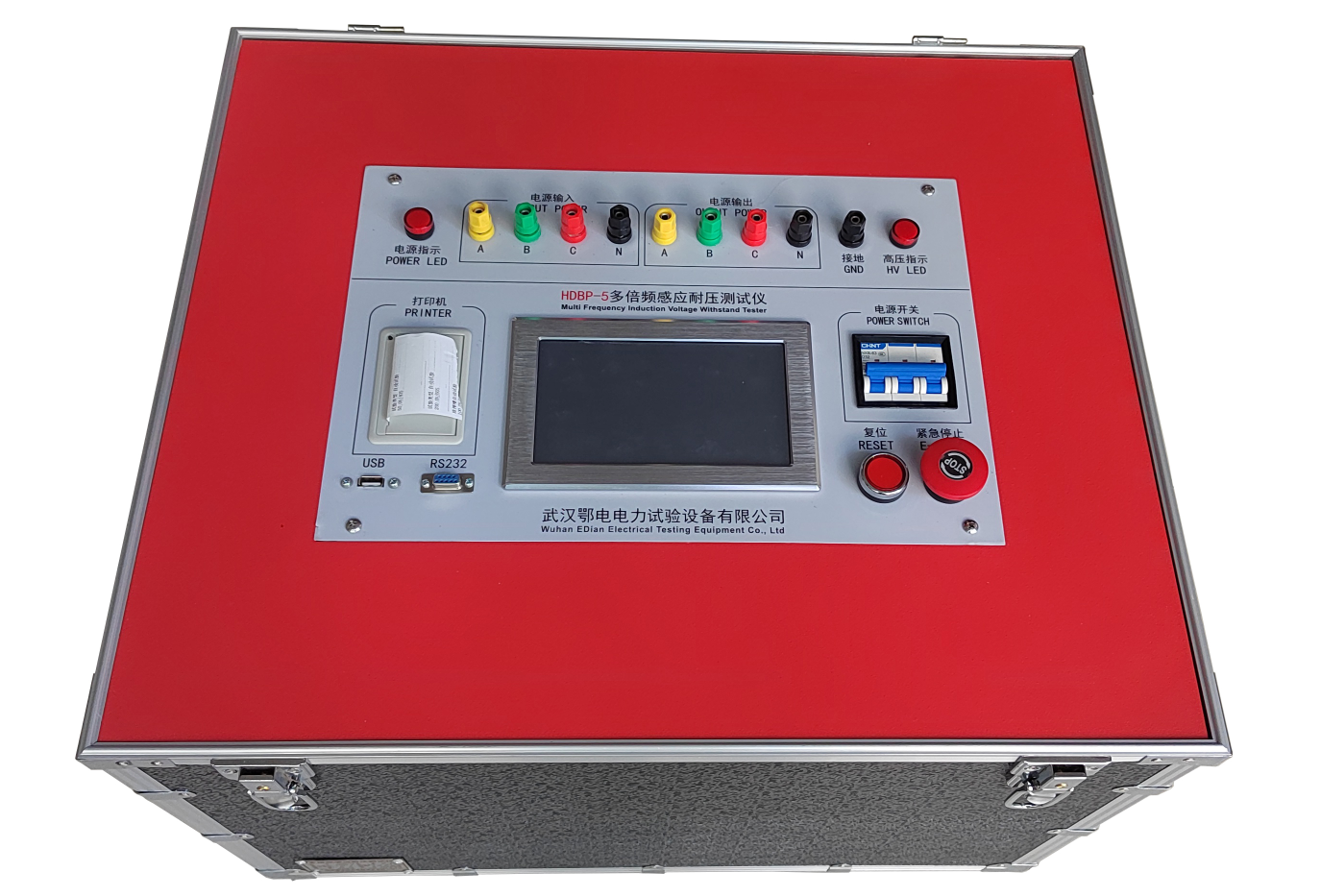

四、面板功能说明

电源输入：接入三相四线电源。

输出电源：输出电压0 ～ 350V，输出为三相四线电源。

接地：保护接地。

电源指示灯：设备接入三相四线制电源并打开电源开关后亮起，表示设备已接入电源。

高压指示灯：设备有电压输出时亮起，表示设备有电压输出，请注意安全。

触摸显示屏：操作核心，所有使用操作均在触摸屏上进行。

复位按钮：设备使用中遇到死机或操作不灵时，按此按钮可使设备恢复正常使用。

紧急停止按钮：设备遇到紧急情况时，按此按钮可迅速切断输出电源。

打印机：需要打印数据时，可在历史数据中选定需要打印的数据进行打印。

电源开关：将设备接入三相四线制电源后，打开电源开关，电源指示灯亮，显示屏自检，进入待机状态。

五、注意事项

请将多倍频发生器安放于符合标准要求（温度、湿度、振动、尘埃）的场所。

每次使用前，请仔细检查，以避免发生接线错误。

请保持变频电源箱周围通风良好，以便降低环境温度。

由于电路直流滤波电容器放电需要时间，关断电源后请等待30秒再关闭电源开关，否则会损坏变频电源的功率器件。

无论在何种情况下，变频电源箱输出端均不得直接接地。

六、储存及定期检查

储存要求

必须放置于无尘垢干燥的位置。

储存环境温度：-20℃ ～ +65℃。

储存相对湿度：0% ～ 95%，且无结露。

避免储存于含有腐蚀性气体、液体的环境中。

安装之前必须放置于包装箱内。若暂不使用，请妥善保管。

定期检查

变频电源箱购入后如超过一年仍未使用，则应进行通电试验，以使机内主回路电解电容器的特性得以恢复。通电时，应使用调压器缓慢升高输入电压直至额定电压，通电时间应在1 ～ 2小时以上。
