油体积电阻率测试仪使用说明书

一、概述

本仪器依据 GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造，用于绝缘油等液体绝缘直流电阻率的测量。

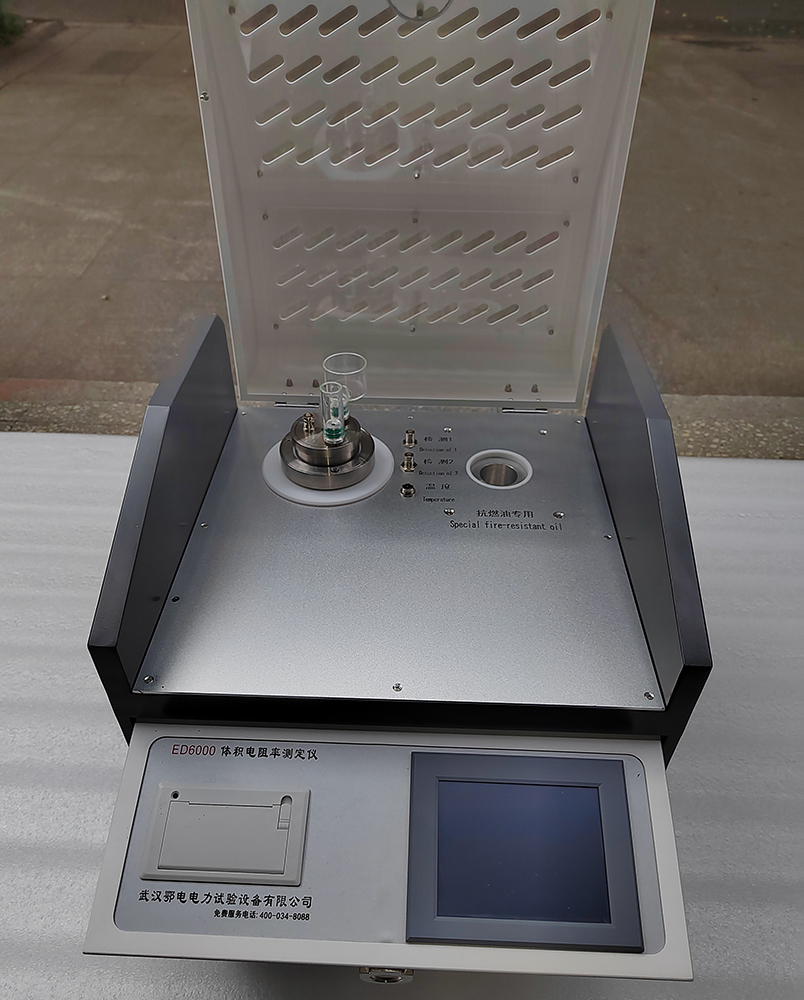

仪器采用一体化结构，内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。全部采用全数字技术，智能自动化测量，配备 5.7寸TFT纯彩液晶触控显示器，全中文菜单操作，测试结果可自动存储并打印输出，操作人员无需专业培训即可熟练使用。

二、主要功能及特点

三电极式油杯：符合国标GB/T5654-2007，极间间距2mm，可消除杂散电容及泄漏对介损测试结果的影响。

中频感应加热：采用PID控温算法，油杯与加热体非接触，加热均匀、速度快、控制方便，温度严格控制在预设误差范围内。

SF₆充气标准电容：内部标准电容器为SF₆充气三点极式电容，介损及电容量不受环境温湿度影响，长期精度有保障。

完善保护功能：过压、过流、高压短路时迅速切断高压并警告；温度传感器失效或未连接时发出警告；加热炉内设限温继电器，超120℃自动停止加热。

参数设置方便：温度设置范围40～120℃，直流电压设置范围0～500V。

自动测试与存储：大屏幕TFT触控显示，简单设置即可自动测试，结果自动存储并打印。

实时时钟：测试日期、时间随结果保存、显示、打印。

空杯校准功能：测量空电极杯电容量和介质损耗因数，判断清洗和装配状况，校准数据自动保存。

RAM9平台核心：测试精度高、速度快。

三、主要技术指标

电源电压：AC 220V ±10%

电源频率：50Hz / 60Hz ±1%

测量范围（直流电阻率）：2.5 MΩ·m ～ 20 TΩ·m

测量精度（直流电阻率）：±10% 读数

测温范围：40 ～ 120℃

温度测量误差：±0.5℃

直流试验电压：0 ～ 500V，连续可调

功耗：500W

外形尺寸：460mm × 370mm × 330mm

总重量：25kg

四、使用条件

环境温度：0℃ ～ 40℃

相对湿度：＜75%

五、操作注意事项

仪器须可靠接地，电源入口引入AC220V电源。

打开箱盖可取出油杯；加热及测试介损时，必须关上箱盖。

箱盖具有合盖保护功能，打开箱盖时自动中断加热及高压。

测试过程中内部有高压及高温，禁止在通电测试时接触油杯、电缆及插座。

放置油杯时应小心操作，以免将油撒入油杯槽。

空杯试验：将油杯按规程清洗、烘干、组装，升温至50℃进行试验。

送检校验时，电流检测线须按公司线序连接：接头1、3脚接正，2脚接负。如有疑问请联系技术服务部。

六、安全警告

电源线：只可使用本产品专用且符合规格的电源线。

产品接地：除电源线接地外，外壳接地柱必须接地，接地导体须与地面相连。在与输入或输出终端连接前，应确保产品已正确接地。

额定值：连接前请阅读说明书，注意所有额定值和标记，防止火灾或电击危险。

保险管：只可使用符合规定类型和额定值的保险管。

故障处理：怀疑产品损坏时请勿操作，联系维修人员检查。

禁止操作环境：请勿在潮湿环境、易爆环境中操作。

日常维护：保持产品表面清洁干燥。
