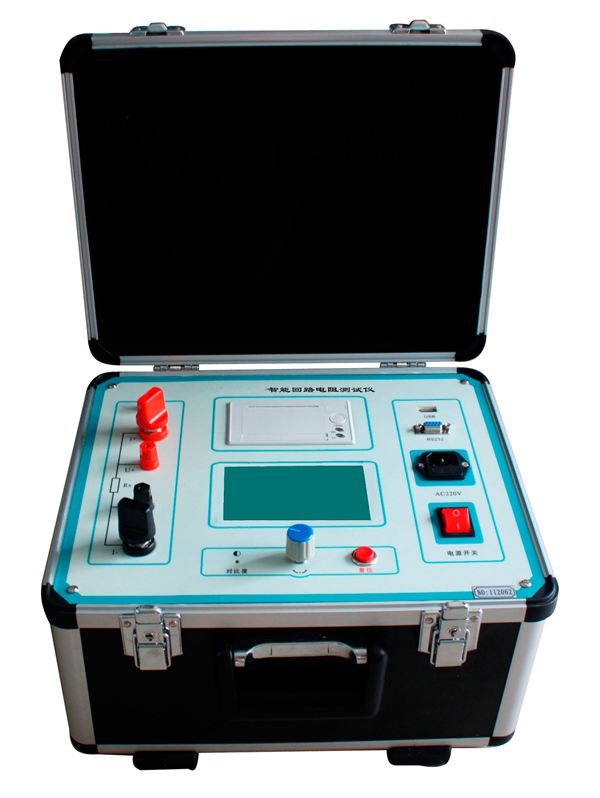

高精度回路电阻测试仪使用说明书

一、产品简介

高精度回路电阻测试仪又称接触电阻测试仪、大电流微欧计，主要用于断路器接触电阻与截流导体电阻的高精度测量。

本产品符合DL/T845.4-2004《电阻测量装置通用技术条件，第四部分：回路电阻测试仪》的相关规定。

本产品能连续输出大电流，可有效克服"脉冲式"电源不能连续工作和不能有效击穿被试品"氧化膜"的弊端，测量分辨率可达0.1μΩ。各测量功能与进口产品相当，广泛应用于高压开关接触电阻（回路电阻）的高精度测量，同样适用于其它需要大电流、微电阻测量方法的场合。

二、主要技术参数

输出电流：100A、200A、400A、600A可选。

工作方式：连续可输出或分档输出。

测量量程：0～1999.9μΩ。

测量精度：0.5读数 ± 2μΩ。

分辨率：0.1μΩ。

工作电源：AC220V ±10% 50Hz±1Hz。

体积：320×220×150mm³。

重量：3Kg（不含附件）。

三、产品特点

特点一：采用最新电源技术，能长时间连续输出大电流，可适应连续长时间工作。

特点二：准确度高。在严重干扰环境下，数据能稳定在最后一位数，并且数据重复性好。

特点三：采用独特的软硬件设计，能有效消除测试导线电阻和测试钳接触电阻对测试结果的影响，改变测试导线长度对测试结果也无影响。

特点四：电压、电流、时间、状态信息及提示信息等数据大屏液晶显示，内容丰富，易于操作。

特点五：全中文界面，操作简单明了，即使在无说明书的情况下亦可熟练操控。

特点六：内置前换纸打印机，中文模式打印试验结果，换纸更加方便。

特点七：轻触式按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性、耐用性。

特点八：全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，测量精度不易受环境温湿度影响。

特点九：具备自动计时功能。开始试验时，程序自动开始计时，计时时间到，自动停止工作，并保持测量结果。

特点十：具备手动计时功能。开始试验后，用户可自由启动程序计时，计时时间到，自动停止工作，并保持测量结果。

特点十一：采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。

特点十二：可根据用户需求定制功能。

四、使用环境

环境温度：-10℃～50℃。

相对湿度：≤85%RH。

五、操作说明

5.1 开机准备

步骤一：检查工作电源是否为AC220V ±10%，确认接线正确，仪器可靠接地。

步骤二：根据被测对象选择合适的输出电流档位（100A/200A/400A/600A）。

步骤三：连接测试线，将测试钳夹紧被测断路器或导体的两端，确保接触良好。

5.2 参数设置

步骤一：通过轻触式按键进入参数设置界面。

步骤二：设定输出电流值（按被测对象要求选择）。

步骤三：设定计时方式。选择"自动计时"则试验开始后程序自动计时；选择"手动计时"则试验开始后由用户手动启动计时。

步骤四：设定计时时间。

5.3 开始试验

步骤一：确认所有参数设置正确，测试线连接牢固。

步骤二：按下启动键，仪器开始输出大电流。

步骤三：观察大屏液晶显示的电压、电流数值，确认输出正常。

步骤四：计时到后，仪器自动停止输出，并保持测量结果。

步骤五：如需打印，按打印键，内置热敏打印机自动打印中文试验结果。

5.4 结束操作

步骤一：试验完毕后，关闭输出电流。

步骤二：待仪器完全停止工作后，拆除测试线。

步骤三：如需长期存放，请将仪器置于干燥通风处。
