无局放变频串联谐振耐压装置简述

一、核心原理

该装置基于串联谐振 + 变频调谐两大技术：

谐振条件：ωL = 1/ωC，即 f = 1/(2π√LC)

升压原理：试品电压 = Q × 励磁电压（Q为品质因数，通常≥50）

变频方式：调节电源频率使回路达到谐振，在低输入功率下获得高试验电压

无局放实现：高保真线性功放 + 数字滤波，系统局放量 ≤ 5pC（可定制 ≤ 2pC）

关键优势：谐振状态下试品放电时，回路电容被短路→谐振条件破坏→电压骤降→无暂态过电压，电源短路电流被电抗限制，极大保护被试设备。

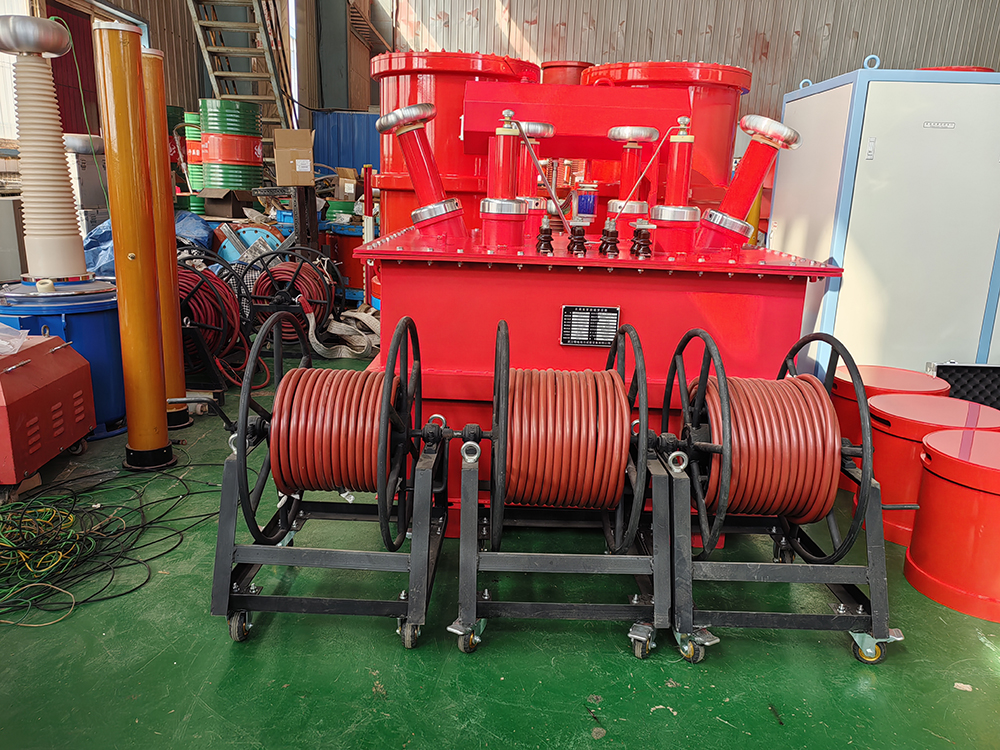

二、系统组成

无局放变频电源：将380V/50Hz工频转换为频率可调（20~300Hz）的正弦波

励磁变压器：将变频输出升至合适的试验电压

高压电抗器：与被试品构成串联谐振回路，干式环氧浇注

电容分压器：测量试品高压，兼作过压保护信号

光纤通讯模块：彻底隔离高压回路与低压控制回路

三、核心技术参数

额定输入：三相 380V±10%，50Hz

局放水平：≤ 5pC（2pC以下可定制）

输出电压稳定度：≤ 1.0%

电压指示误差：≤ 1.0%

噪声：≤ 65dB

连续运行时间：60min（可定制至3h）

过压能力：1.1倍额定电压下持续60s，无闪络/击穿

波形畸变率：≤ 1.0%

频率分辨率：0.1Hz

四、九大产品特征

局放量极小：≤5pC，远优于国标（通常≤10pC）

绝缘外筒：环氧树脂浇注 + 玻璃丝缠绕，无晕放电

阻抗低、保护全：过压/过流/闪络/短路保护，响应≤10ms

均压罩：专用铝模成型，表面光滑，轻便易装

智能测控：工频智能测控系统，自动化程度高

光纤隔离：高压与低压控制回路彻底隔离

实时自检：试验过程状态实时显示

数据管理：内置大容量存储（1000组+），支持报表导出

曲线绘制：自动记录 U/T、I/T 试验曲线

五、适用对象与场景

变压器：6kV~500kV工频耐压、感应耐压、局放试验

GIS/SF₆开关：交流耐压试验

高压电缆：长距离电缆耐压（含海底电缆、轨道交通电缆）

发电机：定子/转子绕组绝缘检测

互感器/避雷器/套管：出厂及预防性试验

绝缘材料：工频交流耐压验证

参考标准：DL/T 848.4—2004

六、选型参考（常见配置）

DFVF3000-44/22：44kVA/22kV，适用于10kV电缆1km、100MW以下发电机，电抗器配置为22kV ×1

DFVF3000-132/66：132kVA/66kV，适用于10kV电缆3km、35kV电缆1km，电抗器配置为22kV ×3

DFVF3000-264/52：264kVA/52kV，适用于35kV变压器/开关、600MW发电机，电抗器配置为22kV ×6

DFVF3000-250/200：250kVA/200kV，适用于110kV GIS、220kV以下变压器，电抗器配置为40kV ×5

单件最重 ≤40kg（便携式），两人可搬运部件 ≤60kg，体积约为传统试验变压器的 1/10~1/30。

七、与传统试验变压器的对比

容量需求：传统工频变压器需试品容量 × Q 倍；无局放变频串联谐振仅需试品有功损耗

重量：传统为数百kg~数吨；变频谐振为30~60kg/件

局放：传统难以控制；变频谐振 ≤5pC

试品击穿后果：传统短路电流大，易扩大损伤；变频谐振电抗限流，自动失谐降压

波形：传统含谐波；变频谐振纯正弦，畸变≤1%

如果你有具体的试品参数（电压等级、电容值、试验标准），可以直接给我，我帮你做选型计算和谐振频率匹配。
