无局放试验装置设备配置说明书

一、装置概述

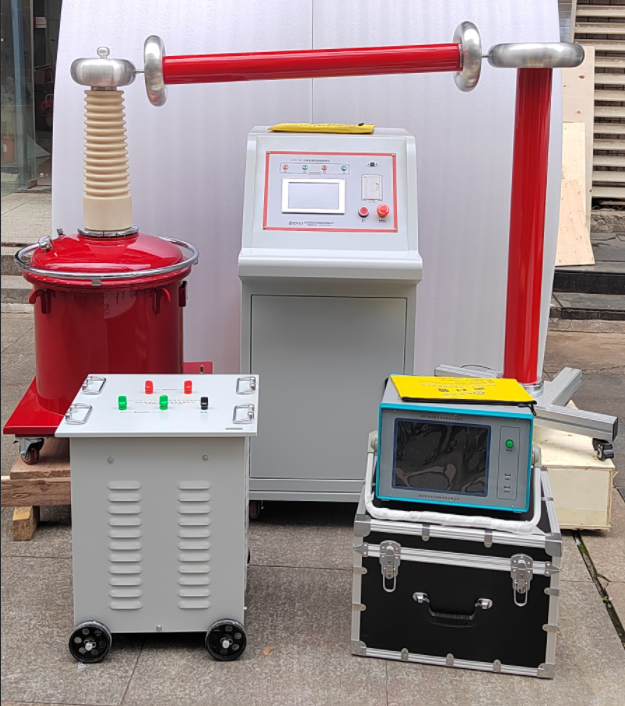

本装置为无局放（局部放电）试验专用设备，由无局放试验变压器、操作控制台、隔离滤波器、耦合电容分压器及保护电阻五大部分组成，适用于现场及试验室环境下的局部放电测量与耐压试验。

装置核心设计目标：将试验变压器自身局放量控制在极低水平（额定电压下≤5PC，80%额定电压下≤3PC），确保试品局放测量不受设备本底干扰。

二、设备配置清单

1. 无局放试验变压器 10KVA/50KV

采用特殊结构及精密工艺，使局放量控制在较小范围内。外形工艺精度高，适用于现场和试验室。

技术参数：

额定容量：10kVA

输入电压：0～220V

输出电压：50KV

额定电压下局放量：≤5PC；80%额定电压下：≤3PC

输出电流：200mA

绝缘方式：油浸式

波形畸变：＜3%

空载电流：I₀＜6%

冷却方式：自然冷却

2. 无局放变压器控制台 HSXTC-10KVA

全自动变压器操作台，采用先进微电子处理技术，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。

产品特点：

设置好试验参数后，一键启动，整个试验过程无需人工干预，试验完成后自动回到零位，并记录试验结果，可选配打印试验报告

集交、直流试验于一体，有"交流试验-自动""交流试验-手动""直流试验-自动"三种操作模式可选

电压、电流、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰直观

全中文界面，轻触式按键操作，所有功能均可通过按键设定

全数字式校准方式，摒弃电位器调整，现场使用方便，精度易于控制

状态提醒功能，引导式操作，即使无说明书亦可熟练操控

试验过程中屏上有闪烁高压符号显示，时刻提醒操作人员注意安全

自动判断试验结果（通过/失败），并可靠记录试品过电流、闪络或击穿时的电压

试验通过或失败时发出不同报警声音，可直接由声音辨认结果

暂停功能：自动控制时可在任意点实现升压或降压暂停，方便观察试品状态

耐压计时时间可任意设定，0～9999秒

自动计时：电压升至设定值时自动开始计时，计时到后显示结果并自动回零

手动计时：手动控制时计时器可手动启动，耐压时间到后自动回零

手动控制模式：类似传统电动升/降压，由按钮控制，具备过电压、过流保护

带紧急停止按钮，可迅速切断系统电源

升压速度智能控制：接近目标电压时自动减慢，不产生过电压过冲

过流、闪络、击穿等故障时保护即时、准确、可靠

硬软件抗干扰技术结合，试验中不会出现死机、黑屏、花屏等异常

打印功能（可选配）：可打印试验电压、试验电流、耐压时间、产品编号、试验人员编号、试验日期等信息

整体设计美观大方，底盘安装脚轮，方便移动

技术参数：

额定容量：10kVA

输入电压：220V±10%

输入电流：45.4A

输出电压：0～420V

输出电流：23.8A

测量精度：电压 0.5%FS ±3字；电流 1.5%FS ±3字（高压泄漏电流测量）

计时长度：0～9999秒

计时精度：1秒

3. 无局放隔离滤波器 HSXGLB-10kVA/220V

主要结构为隔离变压器及滤波装置一体化，可有效摒除电源中存在的杂波及各种干扰。

技术参数：

输入电压：0～220V

输出电压：0～220V

额定容量：10kVA

空载损耗：≤5%

波形畸变度：≤3%

自带低压滤波装置

4. 无局放耦合电容分压器 GWF-50kV/1000pF

可兼做耦合电容器，带均压帽。

执行标准：

JB/T8169-1999《耦合电容器及电容分压器》

JB/T563-1999《耦合电容器及电容分压器订货技术条件》

技术参数：

电压等级：50KV

电压比：1000:1

精度：1级

带均压帽

5. 无局放保护电阻 50KV

技术参数：

电压等级：50KV

电阻值：小于200kΩ

表面承受爬电：150KV

两端有均压帽
