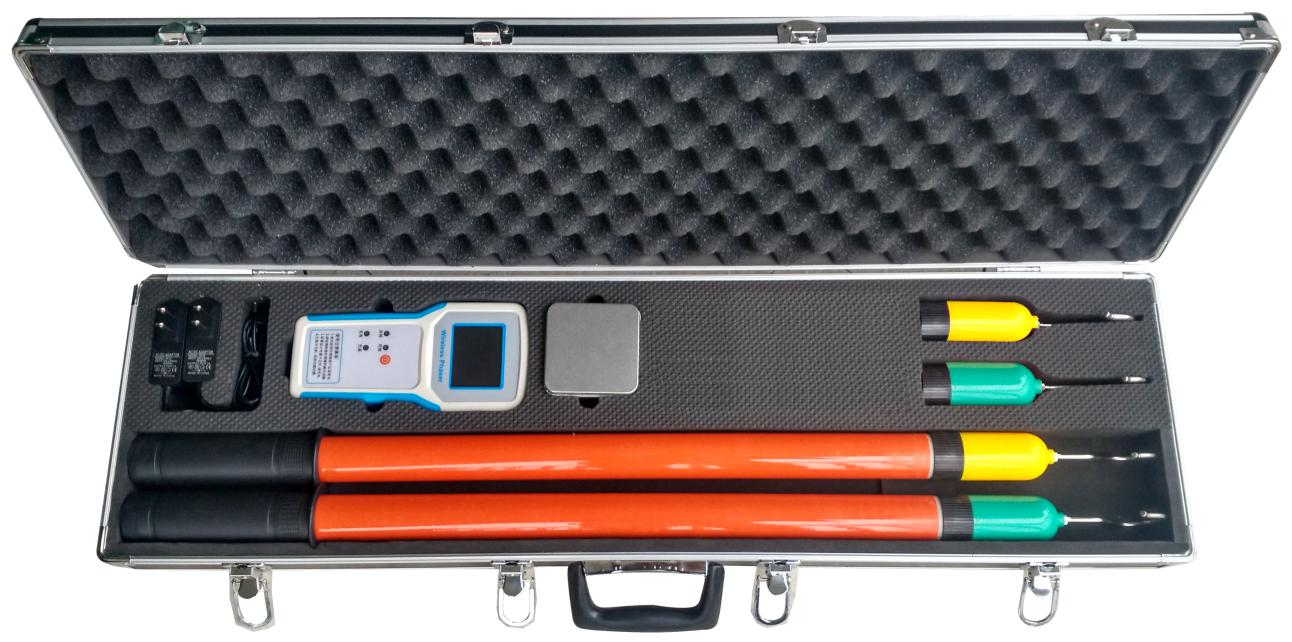

无线高压核相仪产品说明

一、产品简介

本无线高压核相仪专为高压线路并网、环网核相场景研发，支持升级远程核相功能，适配0.38kV~220kV交流输电线路带电作业、二次侧带电作业，同时集成高压验电功能。整机采用无线传输技术，操作安全便捷，彻底解决了传统有线核相器的诸多使用痛点，是电力线路核相作业的理想专用设备。

二、工作原理

整套设备由2台高压发射器X/Y、2台低压发射器X1/Y1、1台接收主机组成。发射器可自主判断线路带电状态，同步采集线路相位、频率数据，通过无线电将测量结果传输至接收主机，主机依托两组发射器的采集数据精准计算两条线路的相位差值，自动判定线路同异相属性。

三、核心安全操作规范

现场作业必须严格遵守电力部门高压测试的安全距离标准，杜绝违规近距离操作。

标配3米绝缘杆适配≤220kV电压等级，若被测线路电压高于220kV，必须更换长度大于3米的专用绝缘杆。

核相操作时，手部握持位置不得超出绝缘杆的安全手柄区域，避免触电风险。

四、核心技术参数

相位差测量精度：误差≤5°

频率测量精度：±0.1Hz

电压适配范围：0.38kV~220kV

发射器与主机最大无线传输视距：约100米

功能配置：真人语音播报测量结果与操作指引，搭载320*240分辨率彩屏，可同步显示相位差、频率、矢量图、同异相判定结果

智能省电：无操作1小时自动关机

供电配置：发射器、主机均内置可更换可充电锂电池，主机电池容量约2500mAh，单台发射器电池容量约350mAh

高压作业泄漏电流：<10μA

设备功耗：发射器工作功耗<0.1W，接收主机工作功耗<0.3W

环境适配：工作温度区间-35℃~+45℃，湿度≤95%RH；储存温度区间-40℃~+55℃，湿度≤95%RH

整机重量：约5.5kg，包装尺寸为长89cm宽26cm高11cm

五、全场景分电压等级操作指南

220kV~110kV高压裸线‌：使用高压发射器X、Y，将发射器安装在绝缘杆上，直接挂接在高压线路上完成测量，操作流程参考高压线核相示意图。

66kV~6kV高压裸线‌：可选用高压发射器X/Y或低压发射器X1/Y1，高低压发射器不可混合使用，将发射器安装在绝缘杆上钩挂至高压线路即可测量。

10kV~6kV带绝缘层电缆‌：使用低压发射器X1/Y1，直接将发射器钩挂在带电线路的外绝缘层上即可完成测量；若发射器未正常启动，将其尾端充电孔用配套接地线接地即可。

高压开关柜带电显示器‌：使用低压发射器X1/Y1，将发射器尖头端插入带电显示器，握持发射器尾部即可测量，也可将充电孔接地辅助完成测量，开关柜PT、CT二次侧取电点核相可直接沿用该操作方法。

10kV/35kV封闭式高压柜接线T头‌：使用低压发射器X1/Y1，将发射器安装在绝缘杆上接触T头即可完成测试。

严格五防开关柜‌：若柜体带电后无任何外部核相测量点，本设备无法直接完成测量，需搭配专用中置柜采集器，停电时将采集器贴在母排或手车母线上，通电后即可完成核相，该场景需选用全配型核相仪。

380V/220V市电线路‌：使用低压发射器X1/Y1，将发射器前端直接接触带电线路即可完成测量。

提示：部分开关柜的带电显示器自带取电点，可用于二次侧核相，该方式的核相结果准确性，依赖于L1/L2/L3与母线的对应关系完全正确。常规高压输电线路核相，将X、Y发射器分别用绝缘杆挂接至两条被测高压线，主机开机后选择近距离测量界面，即可直接读取最终测量结果。
