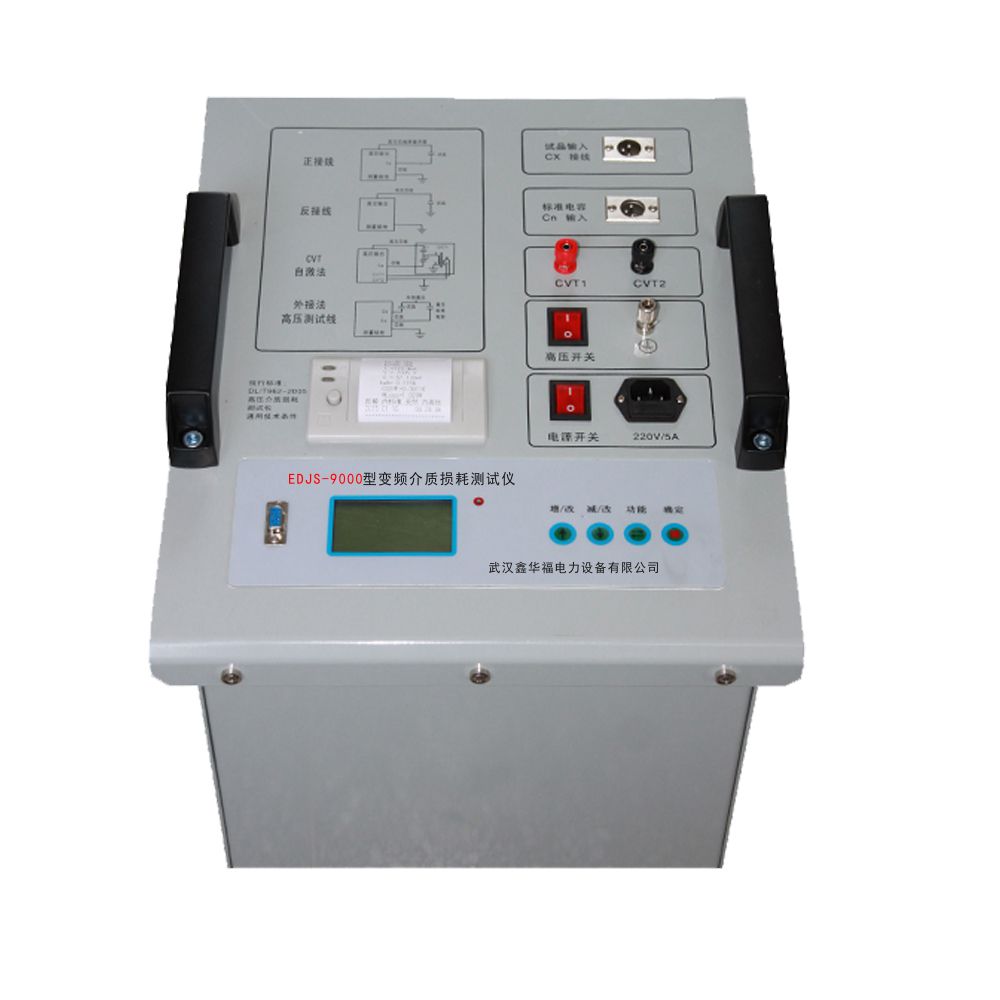

自动抗干扰精密介损测试仪操作说明

一、概述

自动抗干扰精密介损测试仪是面向发电厂、变电站现场及实验室场景研发的高精度测试设备，专门用于各类高压电力设备的介损正切值与电容量检测。仪器采用一体化集成设计，内置介损测试电桥、可变频调压电源、升压变压器以及SF6高稳定度标准电容器，核心测试高压由内部逆变器生成，经变压器升压后施加至被试品。

仪器支持多组异频测试模式，覆盖50.0Hz、47.5Hz/52.5Hz、40Hz/50Hz、60.0Hz、57.5Hz/62.5Hz、50Hz/60Hz多个频段，搭配数字陷波技术从根源上避开工频电场干扰，彻底解决强电磁环境下的测量精度难题，同时适配全站停电后采用发电机供电的检测场景。搭配专用温控绝缘油杯，还可完成绝缘油介质损耗的精准测试。

核心产品特点

超大触摸中文显示：配备全触摸高清液晶屏幕，全中文操作界面每一步操作提示清晰直观，无需额外专业培训即可快速上手，单次点击即可完成全流程测量，是智能化介损检测的理想设备。

海量数据存储能力：内置日历芯片与大容量存储器，可按时间顺序自动保存200组检测数据，支持随时调取历史记录，配套现场打印功能输出检测报告。

专业数据管理体系：支持串口通讯与PC端联机，可在电脑端完成数据的批量查看、导出与归档管理，方便检测报告的整理与溯源。

全场景测试模式覆盖：兼容内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种测试方式，在外标准外高压正接法配置下，可完成10kV以上高电压等级的介质损耗测试。

CVT免拆引线测试：无需拆除CVT高压引线即可准确完成介损值与电容量测量，大幅降低现场作业工作量，提升检测效率。

CVT特殊测量功能：支持反接屏蔽法完成CVT上端C0的介损与电容测量，覆盖常规设备无法检测的特殊测试场景。

全数字化高速采样：仪器逆变器与采样电路全部采用数字化控制，输出测试电压连续平滑可调，采样速度快、信号失真度低。

全维度安全保护机制：集成输入电压波动保护、高压过流保护、输出短路保护、电源故障保护、过压保护、温度保护等多重防护，同时标配接地检测功能，未完成可靠接地时仪器将锁定测试功能，从根源上规避触电风险。

CVT一站式测试：可一次性完成全密封CVT的C1、C2介损与电容量同步测试，还支持CVT变比与电压角差的测量，一台设备覆盖CVT全项目检测需求。

LCR全自动测量：集成电感、电容、电阻全自动测量功能，同步显示参数相位角度，拓展仪器的通用电气参数检测能力。

二、工作原理

在交流电场作用下，实际电介质会产生电导损耗与极化损耗，部分电能转化为热能形成能量损耗，这一现象被称为电介质损耗。对电介质施加交流电压时，介质内部电压与电流存在相位差ψ，ψ的余角δ即为介质损耗角，其正切值tgδ（介质损耗角正切）是衡量电介质绝缘性能的核心参数。

仪器测量系统分为两个独立回路：标准回路由内置高稳定度SF6标准电容器与专用测量电路组成，被试回路由待测设备与对应测量支路组成。测量电路通过高精度取样电阻、前置放大器与A/D转换器，同步采集两个回路的电流信号，由数字信号处理器完成实时数字化采样，通过矢量运算精准获取两路电流的幅值与相位差，最终计算得到被试品的电容量Cx与介质损耗正切值tgδ。

仪器内置多重软硬件抗干扰设计，搭配异频测试与数字滤波技术，可在强工频电磁干扰环境下稳定输出准确测量结果。

三、使用操作说明

1. 开机与主菜单

测试前先将仪器接地端通过专用接地线与可靠接地网连接，确认接地牢固后打开仪器电源开关，等待数秒进入主操作界面，点击对应测试功能选项即可启动对应检测流程。

紧急操作提示：测试启动后若遇到突发异常情况，可直接按下仪器面板的紧急停机按键，立刻切断高压输出终止测试。

2. 一般测试流程

首先根据被试品的接地状态，参照接线指引完成仪器与待测设备的连线，确认所有接线无松动、无短路后，在主界面点击「一般测试」选项，进入二级操作菜单。 点击「参数设置」进入配置页面，逐一点击需要调整的参数项，通过「增加」「减小」按键修改参数数值，或通过「选择」切换对应选项，所有参数调整完成后点击「保存」，系统将自动保存配置并返回一般测试主页面；若无需保留本次修改，直接点击「取消」即可返回上一级页面。 参数确认无误后，长按「启动测试」按键进入测试流程，仪器将控制输出电压平滑上升至预设值并保持稳定，随后自动切换至设定的异频测试频段完成信号采集，测试结束后界面将直接显示最终测量结果，数据将自动存入存储器，点击「打印」按键即可现场输出测试报告。

注意：不同类型被试品的专属接线方法与参数配置要求，可查阅第六章「参考接线」章节获取详细指引。

3. CVT测试操作

CVT分别测试（单独测量C1或C2）

按照接线指引完成仪器与CVT的外部连线后，在主界面点击「CVT测试」进入对应菜单，在参数设置页面选择「CVT分别测试」模式，逐项调整测试电压、测试频率等参数，完成后点击「保存」返回CVT测试主界面。 长按「启动测试」启动流程，仪器自动升压至设定值后完成变频测量，测试结束后界面显示C1或C2的介损与电容结果，数据自动存档，支持一键打印输出。

关键注意事项：该模式下红色HV高压测试线的外屏蔽层必须悬空，严禁直接放置在地面，尽可能降低HV线与大地之间的分布阻容参数，避免对地附加介损引入测量误差。

CVT同时测试（同步测量C1与C2）

参照对应接线图完成设备连线后，进入CVT测试菜单，在参数设置中选择「CVT同时测试」模式，调整对应测试参数后保存返回。 长按「启动测试」启动测量，仪器自动完成升压、变频采集与数据计算，一次性输出C1、C2两组介损与电容结果，数据自动保存支持打印。

关键注意事项：该模式下红色HV高压测试线的外屏蔽层需可靠接地，可直接放置在地面使用，仪器内置算法已自动完成测试线分布参数的误差修正。

4. CVT变比测试

按照对应接线要求完成连线后，进入CVT测试菜单，在参数设置中选择「CVT变比测试」模式，确认配置后返回主页面，长按「启动测试」启动流程，仪器将自动完成变比与电压角差的测量，测试完成后直接显示结果，数据自动存档支持打印。

5. 正反同测功能

参照对应接线图完成设备连接后，进入「正反同测」操作菜单，在参数设置页面调整所需的测试高压数值，保存配置后返回主界面，长按「启动测试」启动测量，仪器将自动完成正、反接线模式下的同步测量，最终显示两组对比测试结果，数据自动保存支持打印。

6. LCR参数测试

该功能专门用于可耐受测试电压的电感、电容、电阻元件的参数测量，支持正接法常规接线与反接法常规接线两种连线方式。 按照对应接线要求连接待测元件后，在主界面点击「LCR测试」进入二级菜单，点击「参数设置」调整测试电压、测试频率等参数，保存配置后返回操作页面，长按「启动测试」启动测量，测试完成后界面将直接显示电感值/电容值/电阻值以及对应相位角度，数据自动存入存储器，支持现场打印。

7. 数据管理操作

在主界面点击「数据管理」进入对应功能页面，选择「数据查询」进入数据列表，通过上下方向键移动光标选中需要查看的历史数据，仪器存储数据按测量时间先后排序，序号000为最新测量数据，序号199为最早期存储数据。 选中目标数据后进入详情页面，可通过上下按键翻页查看完整参数，点击打印按键即可输出对应历史数据的检测报告。

8. 系统参数配置

在主界面点击「参数设置」进入系统配置页面，选择时间设置选项，点击需要调整的时、分、秒参数项，通过「增加」「减小」按键修改数值，调整完成后点击「保存」即可更新系统时间，点击「取消」将放弃修改返回主界面。 系统默认开启接地检测功能，若仪器未完成可靠接地，液晶屏左下角将弹出「接地错误」提示，测试功能将被锁定无法进入，从根源上规避带电操作风险。非特殊场景不建议将接地检测功能设置为关闭状态。

通用操作提示：所有操作步骤中若配置错误需要返回上一级，直接点击「取消」按键即可退回；若「取消」按键无响应，可按下仪器复位键直接返回主菜单，重新开始配置流程。
