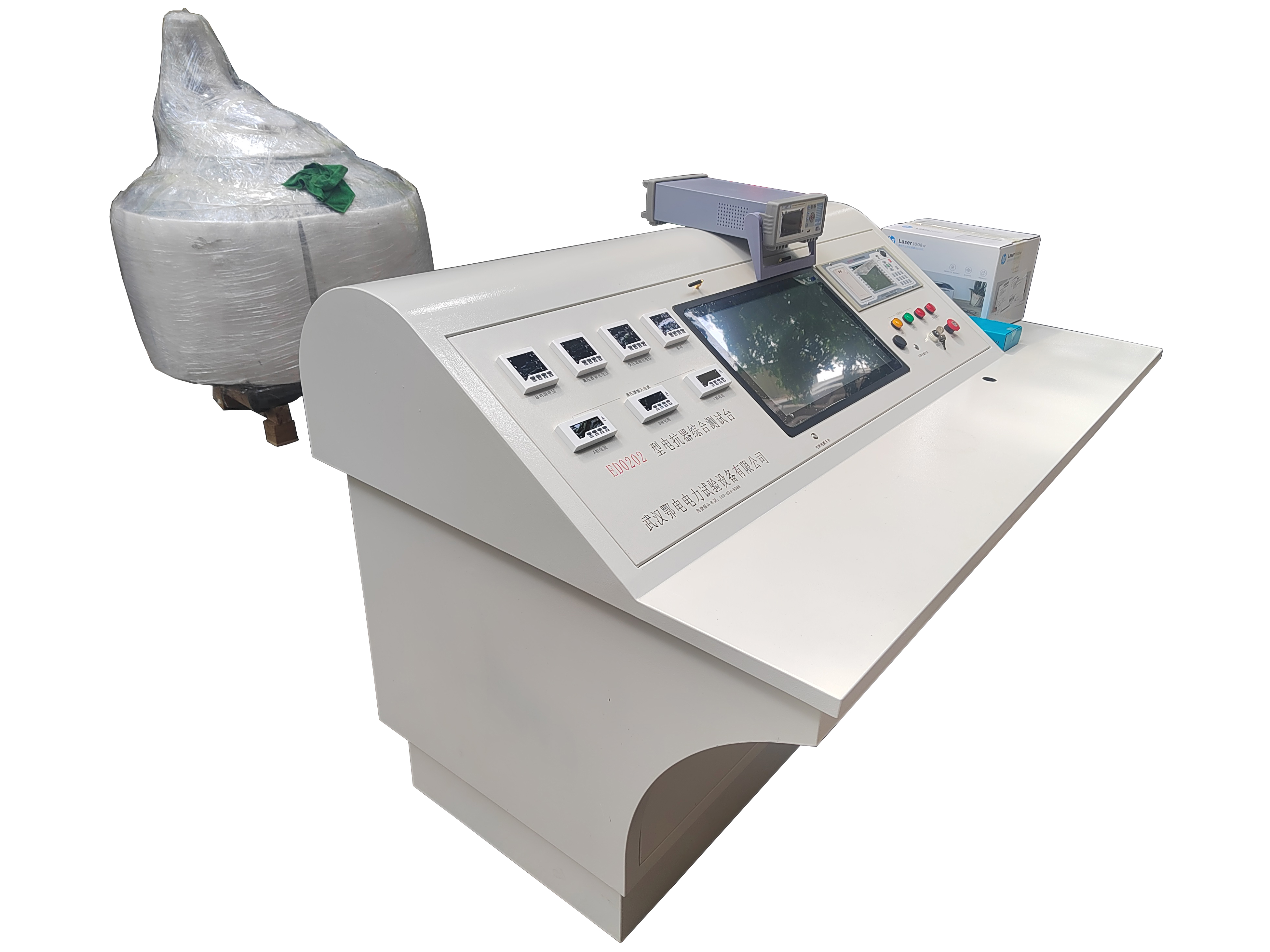

电抗器综合试验台使用说明

一、功能用途

该试验台专为66kV及以下电压等级的串联铁芯电抗器、并联空心电抗器、启动电抗器、消弧线圈设计，可完成全系列出厂电气性能试验，覆盖直流电阻、总损耗、电感量、电抗率、温升、工频耐压、匝间耐压全部测试项目，是电抗器生产制造环节的核心出厂检测设备。

二、核心产品特点

高可靠性硬件配置‌：测试系统核心部件采用进口品牌，控制系统元器件选用施耐德工业级产品，测量数据稳定性强，设备整体耐用性优异，适配工厂长期高频次连续作业场景。

易维护可扩展架构‌：控制系统核心搭载进口可编程控制器，硬件标准化程度高，日常系统维护便捷，支持后续功能迭代与系统升级，无需大规模更换硬件。

双模式测控体系‌：采用工控电脑作为核心控制单元，所有单项试验既可以通过台体硬件仪器直接操作完成，也可通过配套软件远程控制执行，系统冗余度高，可靠性与替代性大幅提升。

全流程集成控制软件‌：配套全中文电抗器试验软件，集试验回路自动选择、测量系统精准控制、试验安全保护、数据实时采集、智能分析功能于一体，实现试验全过程可视化实时监控，测试效率与测量精度表现突出。

多参量同步采集能力‌：搭载进口高精度功率分析仪，可同时同步显示三相电压、电流、功率、功率因数等18项电气参量，所有试验数据实时同步传输至工控电脑屏幕集中展示，彻底避免人工读数、手动换算带来的人为误差，测试结果精准度更高。

标准化数据档案管理‌：试验软件内置专用数据库，可自动同步存储原始测试数据、环境温度、试验日期等全维度信息，自动生成对应试品的专属检测档案，支持随时调取查询与回溯分析；输出的试验报表格式规范清晰，完全满足出厂检测报告的归档要求，保障数据全程可追溯。

灵活量程切换机制‌：支持手动/自动双操作模式，既可以通过台体物理按钮完成电压、电流互感器的量程切换，也可直接在软件界面远程操作切换量程，适配不同容量试品的测试需求，操作灵活便捷。

全维度安全防护体系‌：内置误操作智能识别保护，同时集成过压、过流等多重硬件保护机制，试验过程中出现异常工况时可快速切断输出，保障试品、设备与操作人员的安全。

大容量试品补偿功能‌：针对大容量电抗器试验电源容量不足的痛点，试验台支持电容补偿自动投切功能，可根据实时负载情况动态调整补偿容量，大幅提升电源利用率，降低大功率试验场景下的供电压力。

三、基础操作流程

开机前确认试验台接地端与可靠接地网牢固连接，检查所有外部接线无松动、无短路，将待测电抗器按照对应试验项目的接线要求接入试验回路。

打开试验台总电源，启动工控电脑，进入电抗器综合试验系统主界面，在系统中录入试品编号、型号规格等基础信息，系统将自动匹配对应试验项目的默认参数。

根据当前需要开展的试验项目，在软件界面选择对应试验回路，确认电压、电流互感器量程与试品参数匹配，也可手动切换调整量程档位。

确认所有安全防护门关闭、现场无关人员撤离试验区域后，点击界面“启动试验”按键，系统将自动完成升压、数据采集、参数计算全流程操作，实时展示所有测试参量。

试验完成后系统自动降压复位，所有测试数据自动存入数据库生成试品档案，可直接点击“打印”输出标准化出厂检测报告。

针对大容量电抗器测试场景，系统将根据实时负载功率自动判断并投切补偿电容，无需人工手动操作，保障试验过程稳定运行。

四、日常维护注意事项

定期检查控制系统施耐德元器件的接线端子紧固情况，避免长期运行出现松动引发接触不良。

工控电脑需定期清理系统缓存，避免后台冗余程序占用资源，保障试验软件运行流畅。

每半年对进口功率分析仪进行一次精度校准，确保多参量采集的准确性符合计量要求。

长期闲置时需每月开机通电运行30分钟，避免内部元器件受潮损坏，延长设备使用寿命。
