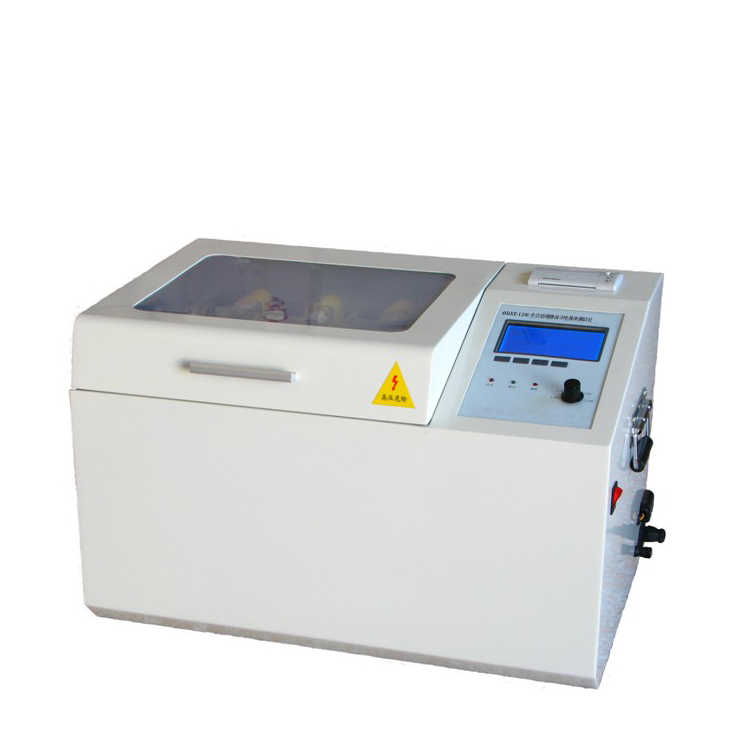

全自动绝缘油介电强度测试仪使用说明书

一、概述

本款全自动绝缘油介电强度测试仪严格依据国家标准GB507-86及电力行业标准DL-474·4-92、DL/T596-1996相关技术要求研发，经过大量现场实测验证迭代而成，是一款高准确度全数字化工业级检测仪器。整机采用全自动数字化微机控制，操作流程简洁直观，外观便携规整，具备测量精度高、抗干扰能力强、运行安全可靠的突出优势，广泛应用于电力运维、油质检测、变压器制造等场景的绝缘油性能检测。

二、核心仪器特点

搭载大容量工业级单片机作为控制核心，整机运行逻辑稳定，长期连续作业无卡顿。

内置宽范围看门狗电路，从硬件层面彻底杜绝仪器运行过程中出现死机的问题，保障现场测试不中断。

内置多套标准操作程序，同时预置GB1986、GB2002两种国标测试方法，还支持全参数自定义操作模式，可适配不同行业、不同检测场景的多样化测试需求。

配套油杯采用特种玻璃一次浇铸成型工艺，从结构上杜绝漏油、渗油引发的测试干扰问题，避免油样泄漏影响检测结果。

采用独特的高压端直采设计，测试信号直接进入高精度A/D转换器，跳过传统模拟电路传输环节，大幅减少信号传输损耗带来的测量误差，测试结果精准度进一步提升。

内置完整的过流、过压、短路多重硬件保护机制，电磁兼容性优异，在复杂电磁环境下也能稳定运行，抗干扰能力突出。

整机采用轻量化便携式结构设计，单人即可轻松搬运，户内实验室、户外现场抢修场景都能便捷使用。

三、分步操作指南

插接好配套电源线，打开仪器侧面的电源开关，液晶屏自动点亮并显示开机主页面。

在开机主页面状态下，按下面板上的「设置」按键，即可进入功能选择子页面。

执行GB1986国标模式测试：

在功能选择子页面下，按「选择」按键将光标√移动到GB1986选项处，按下「确认」键即可进入国标1986参数设置子页面。在该页面中按「选择」键移动光标至停升电压选项，通过「+」「-」按键设置目标停升电压，默认值为80kV，可选范围为10kV~80kV，调整步长为10kV。所有参数设置完成后，按下「确认」键自动返回开机主页面，按下「开始」键即可启动全自动测试流程。

操作过程中如果仪器未检测到可靠接地，屏幕将显示「请接地！」并同步发出报警提示，此时可先关闭电源，接好专用接地线后重新开机操作；如果现场不具备接地条件，直接按下任意按键即可跳过接地提示，不会对最终测试结果造成影响。

执行GB2002国标模式测试：

在功能选择子页面下，按「选择」按键将光标√移动到GB2002选项处，按下「确认」键进入国标2002参数设置子页面，后续参数调整、启动测试的操作流程与GB1986模式完全一致，可参考上述步骤完成设置。

系统时间校准操作：

在功能选择子页面下，按「选择」按键将光标√移动到时间设置选项处，按下「确认」键进入时间设置子页面。按「选择」键移动光标至年、月、日、时、分对应位置，通过「+」「-」按键调整为当前准确时间，每调整完一项按下「确认」键保存，全部设置完成后自动返回开机主页面。

自定义模式测试操作：

在功能选择子页面下，按「选择」按键将光标√移动到自定义设置选项处，按下「确认」键进入自定义参数设置子页面。按「选择」键移动光标到对应选项，通过「+」「-」按键即可调整参数：

静置时间：默认值15min，可调范围1～15min，调整步长1min

间隔时间：默认值5min，可调范围1～10min，调整步长1min

搅拌时间：默认值10s，可调范围5～90s，调整步长5s

停升电压：默认值80kV，可调范围10～80kV，调整步长10kV，仪器升压到设定值后将停止升压进入保持状态，若持续50s未检测到击穿，将自动把当前停升电压判定为该油样的击穿电压

打压次数：默认值6次，可选范围1～6次，调整步长1次

所有自定义参数设置完成后，按下「确认」键返回开机主页面，按下「开始」键即可启动自定义流程测试。

测试结果查看与打印操作：

测试过程中仪器自动记录每一次的击穿电压值与测试轮回次数，全部测试完成后屏幕将显示「测试完毕」提示，按下「确认」键返回开机主页面。按下「打印」或「显示」按键，即可进入测试记录查看子页面，直接查看最近一组油样的单次击穿电压值与最终平均值。

按下「打印」按键可直接打印当前页面显示的测试结果，按下「选择」按键将自动跳转到编号1的历史数据存储页面，再次按下「选择」按键依次进入编号2、编号3的历史数据页面，「选择」键在此页面作为循环翻页按键使用。

仪器采用逆序数据存储逻辑，编号1对应最近一次的测试数据，编号2对应次最近的测试数据，以此类推，存储器可完整保存最近5组测试数据，超出5组后系统将自动覆盖最早的历史数据。在任意历史数据子页面中，按下「打印」键即可打印该组完整测试报告，按下「确认」键即可返回开机主页面。

四、安全与维护注意事项

首次操作本仪器前，必须完整通读本操作手册，熟悉所有操作流程与安全要求。

仪器操作人员需具备基础电气设备操作常识，非专业人员严禁独立操作高压测试单元。

仪器可在户内外场景使用，但必须避开雨淋、强腐蚀性气体、高浓度粉尘、高温暴晒的恶劣环境，避免内部元器件损坏。

配套油杯长期闲置时，需注入足量干燥合格的绝缘油完全浸泡，避免油杯受潮、电极氧化，保障后续测试数据准确。

电极累计连续使用满1个月后，必须开展例行维护：使用标准量块检查并调整电极间隙至标准值，用放大镜观察电极表面，若出现暗斑、氧化痕迹，使用干净丝绸布轻轻擦拭电极表面，恢复电极光洁状态。

仪器内部的高压回路、控制主板等核心部件的维修调试，必须由厂家授权的专业技术人员完成，非专业人员严禁私自拆机。

接通电源前，仔细检查所有电源线、测试连接线连接牢固，仪器外壳优先完成可靠接地，保障操作安全。

仪器通电运行过程中，操作人员严禁触碰油杯箱盖、高压输出端等部位，避免发生电击危险。

测试过程中如果发现仪器出现异响、冒烟等异常情况，第一时间切断总电源，待内部高压完全放电后再排查故障。
