绝缘电阻测试仪使用说明书

第一章 产品概述

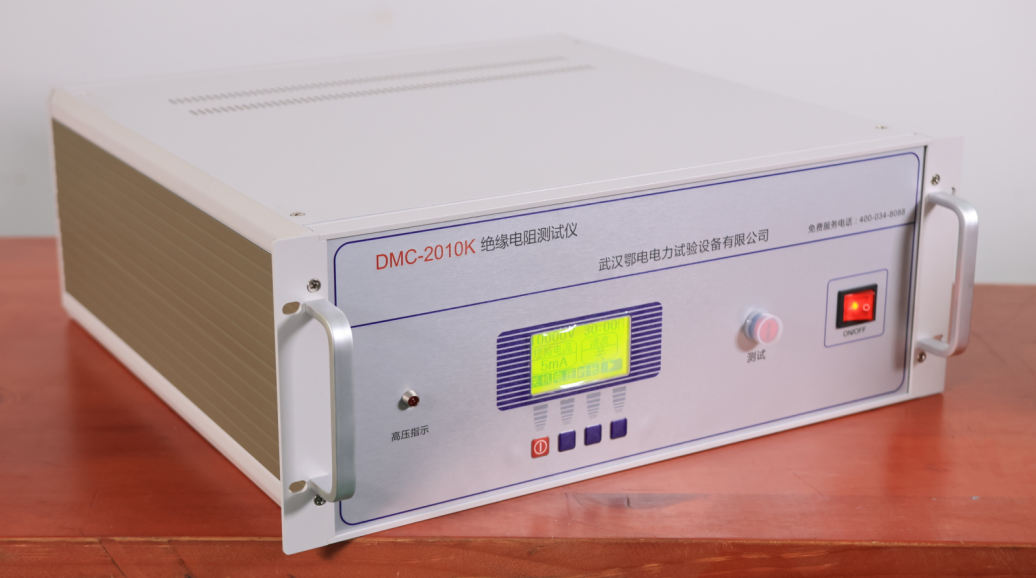

本系列绝缘电阻测试仪搭载自主研发的嵌入式工业单片机实时操作系统，创新性实现超薄形张丝机械表头与图形点阵液晶显示器的一体化融合设计，整机集成多档位电压输出能力，覆盖500V、1000V、2500V、5000V全主流测试电压等级，具备大容量数据存储、强电磁抗干扰、指针数字双同步显示、交直流双供电、操作流程极简、绝缘指标自动测算、测量结果断电永久留存等核心优势，是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等高压电力设备绝缘电阻的理想专用测试仪器，广泛适配发电厂、变电站、工业电气运维等各类现场与实验室测试场景。

第二章 核心产品特性

多型号多电压档位适配‌：全系列覆盖两款主流型号，DMC2000支持2500V/5000V两档电压输出，DMC2010支持500V、1000V、2500V、5000V四档电压输出，测量电阻量程最高可达0～200GΩ，支持量程全自动智能切换，同步配备对应状态指示灯，无需人工手动调整档位。

双模式同步显示设计‌：采用机械指针+数字屏幕双重显示绝缘阻值，机械指针采用超薄型张丝结构，抗震性能优异，可直观展示绝缘电阻的实时变化趋势，快速捕捉阻值波动过程；图形点阵液晶屏同步提供全流程操作指引，精准显示最终测量数值，兼顾趋势观测与精准读数双重需求。

双表头一体化集成‌：机械表头与液晶屏完全整合为一体，配备双彩色刻度显示，量程切换全程自动完成，彩色刻度标识清晰易读，不同量程区间搭配对应颜色LED指示灯，无需反复核对量程标识即可快速读取数据。

高智能化抗干扰架构‌：依托嵌入式工业单片机与实时操作软件系统，整机自动化程度大幅提升，可自动完成吸收比、极化指数的采集与计算，全程无需人工干预，针对强电磁干扰环境做了专项优化，在变电站、发电厂等复杂电磁场景下仍能保障数据稳定准确。

友好操作与数据防丢设计‌：全中文操作界面逻辑清晰，所有测量结果内置断电保护机制，可连续稳定存储20组完整测试数据，断电后数据永久留存不丢失，随时可回溯查阅历史测试记录。

高压输出声光双重提示‌：仪器启动高压输出时，同步触发蜂鸣器提示音与高压状态指示灯，全程提醒操作人员当前处于高压带电状态，从操作层面规避误触风险。

内置自动残留高压放电电路‌：测试完成后仪器自动启动残留高压泄放流程，可自主释放被测设备上的残余电荷，大幅降低人工放电的安全隐患。

交直流双供电适配‌：同时配备大容量可充锂电池与AC220V交流适配器，既支持户外无市电场景下的长时间独立作业，也可在实验室场景下接入市电长期连续测试。

便携式轻量化设计‌：整机采用一体化便携结构，体积小巧重量轻便，配备专用便携包，可轻松携带至野外、高空等各类作业现场，适配复杂户外运维场景。

大短路电流输出能力‌：高压短路电流≥3mA，带载能力优异，针对大容量高压电力设备的绝缘测试表现稳定，是大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等设备绝缘检测的首选仪器。

第三章 标准化操作使用方法

一、测试前准备工作

重要提示：首次使用全新仪器时，需先连续充电6小时，确保电池电量充足，否则仪器可能无法正常启动高压输出，充电操作可参考后续“电池充电”章节的详细说明。

试验前必须完全拆除被试设备的所有外接电源与对外连线，将被试设备所有带电部位短接后可靠接地放电1分钟，电容量较大的设备需至少延长放电至2分钟，彻底消除残余电荷，既避免测试过程中发生触电风险，也防止残余电荷影响最终测量结果的准确性。

校验机械表头初始状态，确认仪表指针准确指向无穷大刻度位置，若存在偏差，可微调机械调零螺丝完成校准，调整过程中左右旋转总量不可超过半圈，过度调整极易损坏内部精密张丝结构，造成表头永久性故障。

使用干燥清洁的柔软无尘布擦拭被试设备表面的积灰与污垢，若套管表面积垢严重，可先用无水汽油彻底清洗干净并完全晾干，最大程度消除表面漏电电流对测试结果的干扰。

接线操作：将红色高压测试线插入LINE端口，另一端的探针或探钩牢固连接至被试设备的高压导体部位；将绿色测试线插入GUARD屏蔽端口，另一端连接至被试设备的高压护环，彻底消除表面泄漏电流对测试的影响，屏蔽端的详细使用规则可参考后续“屏蔽端的使用方法”专项说明；最后将黑色测试线插入EARTH接地端口，另一端可靠连接至被试设备的金属外壳或现场接地网。

接线操作严禁将LINE端口与GUARD端口直接短路，否则会直接触发仪器内部过载保护，严重时可能烧毁内部功率电路。

二、正式启动测试流程

旋转面板波段开关，选择与被测设备电压等级匹配的测试电压档位，此时若仪器电源状态正常，电源指示灯将显示绿色；若电池电量不足，指示灯将显示红色，需先完成充电再开展测试。

仪器自动进入开机自检流程，液晶屏幕同步显示全流程操作指引，确认所有自检项无异常后即可进入测试待机状态。

按动面板上键或下键可自主选择本次测试的存储编号，选中的编号将以反黑高亮形式显示，若无需手动指定编号，可直接进入下一步操作，测试完成后仪器将自动按顺序累加编号存储数据。

按下或锁定面板测试键，正式启动测试流程，此时高压状态指示灯同步点亮，仪器内置蜂鸣器每隔1秒发出一次提示音，明确告知操作人员LINE端口当前有高压持续输出。

测试全程严禁触碰红色探棒前端的裸露金属部分，防止发生高压电击伤人事故。

液晶屏自动切换至实时测试状态界面，同步显示四大核心信息：当前实际输出电压值、当前测试存储编号、实时采集的当前绝缘阻值、已累计测试时长，所有数据动态刷新，直观展示测试全过程状态。

仪器将按预设时间节点自动发出提示音，分别在测试进行到15秒、1分钟、10分钟时触发蜂鸣器提示，提醒操作人员关键时间节点已到。

根据测试需求选择对应操作：普通测试可在获得所需阻值后松开测试键；吸收比测试需保证总测试时长大于1分钟；极化指数测试需保证总测试时长大于10分钟。松开测试键后仪器将立即停止高压输出，自动完成数据计算，直接显示全量测试结果，包含15秒阻值、60秒阻值、10分钟阻值、吸收比、极化指数等所有参数。按动上键或下键即可循环切换查看本次测试的全部结果，无需人工手动换算。

单次最长测试时长设定为10分钟，10分钟到达后仪器将自动关闭高压输出，自动完成所有数据的计算与显示，无需人工干预。

试验全部结束或需要重复开展下一次试验时，必须将被试设备所有带电部位短接后对地充分放电，虽然仪器内置自动放电电路，但大电容设备的自动放电耗时较长，人工辅助放电可大幅提升作业效率，同时彻底保障人身安全，也避免残余电荷影响下一次测量的准确性。

需要连续开展第二次测量时，再次按下或锁定测试键，重复上述第4至第6步操作即可。仪器最多可连续存储20组完整测量数据，存储满20组后新的测试数据将从第1组开始循环覆盖，所有测试结果均自动永久保存，随时可回溯调阅。

三、历史测试结果调阅操作

旋转面板波段开关打开仪器电源，完成开机自检进入待机状态。

按下设置键进入系统主菜单，按动上键或下键选中“查询数据”选项。

按下测试键进入测试编号选择状态，按动上键或下键即可增减目标测试结果的编号，选中的编号将以反黑高亮形式显示。

再次按下测试键即可进入该编号对应的完整测试结果页面，按动上键或下键可循环查阅该组测试的全量数据，包含当前实时阻值、15秒阻值、60秒阻值、10分钟阻值、吸收比、极化指数等所有参数。
