高压开关动作试验仪使用说明书

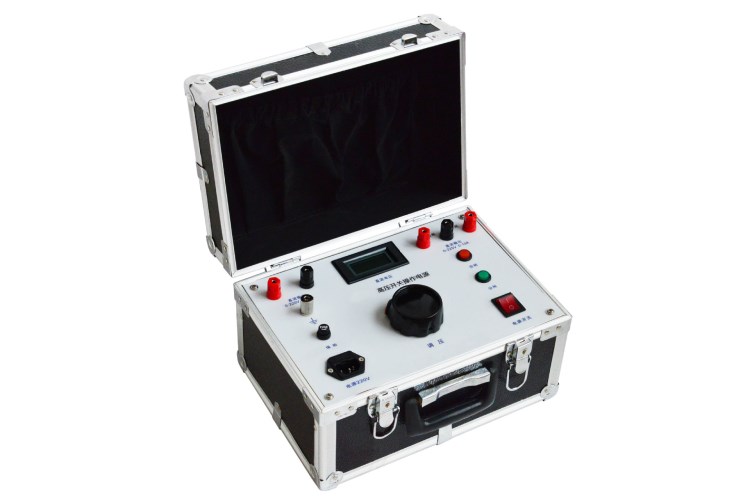

本仪器也称为高压开关操作电源，是专为高压断路器及其配套操作机构的检测、维修场景研发的专用测试供电设备，具备输出电压连续可调、操作逻辑简单直观、整机体积小巧、便携性强等核心优势，是高压开关日常检修、定期校验工作中不可或缺的专用检测工具。

一、核心技术指标

1.1 基础工作条件

输入工作电源：适配AC220V±10% 50Hz常规市电供电

环境工作温度：-10℃～+45℃，适配绝大多数户外变电站、配电室现场作业场景

相对环境湿度：≤80%，避免高湿环境下仪器内部出现凝露引发短路故障

1.2 输出性能参数

直流输出电压：DC15V～220V 全范围连续平滑可调，覆盖绝大多数高压断路器分合闸线圈的额定电压区间

最大输出电流：0～10A 连续可调，可稳定驱动不同功率的分合闸线圈、弹簧操动机构，带载能力充足

二、标准化现场使用方法

2.1 分合闸启动电压测试接线

测试高压开关分闸、合闸启动电压时，严格按照说明书图1的标准接线方式完成连接，仪器输出端直接对应接入高压断路器的分闸、合闸线圈回路，接线前确认断路器原有供电回路完全断开。

2.2 最低合闸电压测试

先将仪器机壳可靠接入接地网，接通AC220V工作电源后，将调压旋钮逆时针旋至最小输出档位，全程按住仪器面板上的合闸按钮，缓慢顺时针旋动调压旋钮逐步抬升输出电压，当听到高压断路器发出清晰的合闸动作声响、确认开关完全合闸到位时，仪器面板电压表实时显示的电压数值，即为该高压开关的最低合闸动作电压。

2.3 最低分闸电压测试

保持仪器机壳可靠接地状态，全程按住面板上的分闸按钮，其余调压操作步骤与最低合闸电压测试完全一致，当高压断路器完成分闸动作、开关完全分断到位时，电压表显示的实时电压值，即为该高压开关的最低分闸动作电压。

2.4 作为高压开关测试仪配套输出电源使用

作为外接供电电源配合高压开关特性测试仪使用时，按照说明书图2的标准接线方式完成连接，确认机壳可靠接地后接通仪器工作电源，将输出电压直接调节至测试所需的设定额定值，即可为高压开关测试仪提供稳定的分合闸驱动电源。

三、核心安全注意事项

仪器机壳必须全程可靠接入变电站主接地网，杜绝绝缘悬空作业，避免仪器漏电引发人身触电风险。

使用本仪器作为高压开关分合闸驱动电源时，必须提前完全断开高压开关原有的内置分合闸电源回路，严禁两路电源并联接入线圈，避免烧毁仪器或开关内部线圈。

全程严禁仪器输出端发生直接短路，调压操作必须缓慢平稳，避免大电流冲击损坏仪器内部功率模块。

测试过程中操作人员需与高压开关的带电部位保持足够安全距离，确认动作完成后再靠近设备检查状态。

四、独立操作电源校验标准步骤

按照说明书完成所有接线后，可直接开展高压开关分合闸性能校验，无需额外配套其他测试设备：

合闸性能校验‌：核心检测合闸继电器在额定电压70%工况下的动作可靠性，以额定电压DC220V的高压开关为例，70%额定电压对应154V，将仪器输出电压精准调节至154V，按下操作电源面板的合闸按钮，此时高压开关必须完成可靠合闸动作，无拒动、卡顿现象。

分闸性能校验‌：核心检测分闸继电器的动作阈值合规性，以额定电压DC220V的高压开关为例，30%额定电压对应66V，将输出电压调节至66V后按下分闸按钮，高压开关必须保持静止不动作；继续抬升电压至65%额定电压即143V时，按下分闸按钮，高压开关必须完成可靠分闸动作，无拒动、延迟现象。

弹簧操动机构校验‌：核心检测弹簧操作机构继电器的动作可靠性，以额定电压DC220V的弹簧机构为例，70%额定电压对应154V，将输出电压调节至154V，确认合闸引线正确连接至操作电源的合闸输出端，按下合闸按钮，此时可清晰听到开关内部弹簧操作机构继电器的合闸吸合声响，代表机构动作正常。

五、配套高压开关测试仪联动操作步骤

按照说明书完成联动接线后，可配合高压开关特性测试仪完成全项目动作特性测试：

联动合闸操作‌：先在高压开关测试仪的操作界面完成“运行”时间参数预置，将本操作电源的输出电压精准调节至测试所需的额定值，触发高压开关测试仪的启动指令，高压开关将在指定电压下完成合闸动作，测试完成后关闭本操作电源的输出即可。

联动分闸操作‌：在高压开关测试仪的操作界面完成“运行”时间参数预置，将本操作电源的输出电压精准调节至测试所需的额定值，触发高压开关测试仪的启动指令，高压开关将在指定电压下完成分闸动作，测试完成后关闭本操作电源的输出即可。
