SF6气体水份检测仪使用说明书

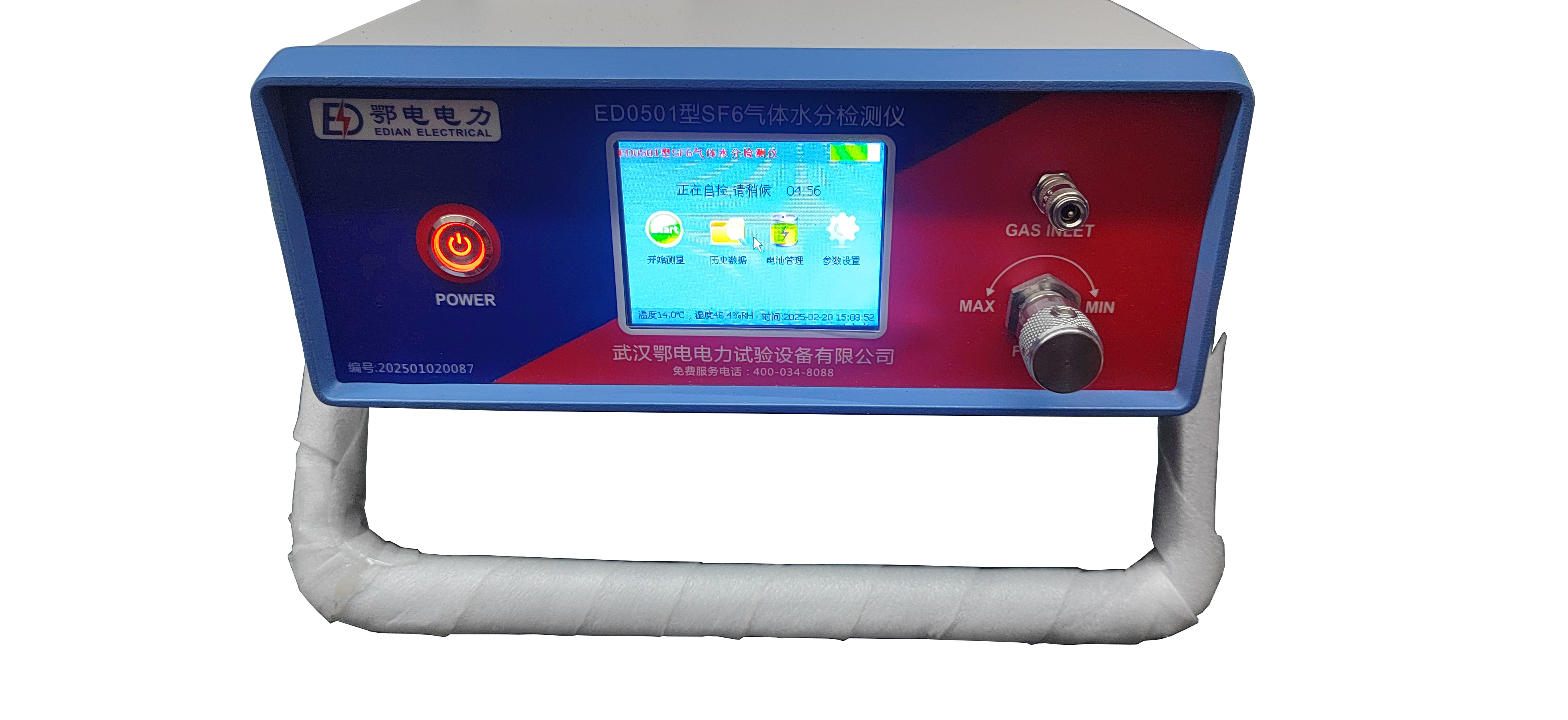

本仪器是专为SF6电气设备研发的高精度微水检测专用设备，广泛适用于变电站、发电厂现场对SF6断路器、GIS组合电器、SF6互感器等设备的气体湿度检测，整机兼顾便携性与测量精准度，是电力行业开展SF6设备状态巡检的核心配套仪器。

一、核心技术特点

轻量化便携式设计‌：整机重量仅3公斤，机身紧凑小巧，携带转移方便，适配户外变电站、高空柜顶等各类复杂作业场景。

开机即测无需等待‌：仪器开机后无需长时间预热，可即刻启动测量流程，大幅压缩现场作业的准备时长。

低耗气高效检测‌：单次完整测定总耗气量仅约2L（101.2kPa标准工况下），在保障测量精度的同时，最大程度减少SF6气体排放，兼顾环保与检测效率。

进口自锁防漏接头‌：采用德国原装进口自锁式快速接头，连接操作便捷，全程无漏气隐患，避免因接口密封不严引入测量误差。

大容量数据存储‌：内置大容量存储芯片，最多可完整保存50组带时间戳的测试数据，满足多台设备批量巡检的记录需求。

全参数高清显示‌：高清液晶屏可同步直接展示露点值、微水（ppm）数值、环境温度、环境湿度、实时时间日期、电池电量等所有核心参数，无需切换界面即可获取全部信息。

长续航内置电源‌：搭载4Ah大容量可充锂电池，一次充满电后可连续稳定工作10小时，无外接电源的野外场景也能完成全天批量检测任务。

二、整机技术参数

露点测量范围：-60℃～+20℃

露点测量精度：±2℃

20℃环境下单次测量耗时：＜3分钟

环境温度适配范围：-40℃～+60℃

环境湿度适配范围：0～90% RH

供电方式：AC 220V外接供电 + 内置充电锂电池双模式

电池续航：充满电后续航时长可达10小时，完整充电周期需20小时以上

整机重量：3公斤

机身尺寸：250×100×300mm

仪器工作温度范围：-40℃～+80℃

三、标准化测量操作流程

设备连接操作‌：将测量管道的螺纹端与开关接头拧紧密封，关闭测量管道另一端的针型阀；把测试管道的快速接头端完全插入微水仪的采样口，再将排气管道可靠连接到仪器的出气口；最后把开关接头与SF6电气设备的专用测量接口对接，用扳手拧紧完成全管路密封连接，全程确认所有接口无松动漏气。

电源状态检查‌：优先推荐使用AC 220V外接交流电开展测量，使用内置直流电时，需确认屏幕右上角显示的电池电量，若剩余电量低于20%，请关机充电后再继续使用，避免中途断电中断测试。

启动正式测量‌：完全打开测量管道上的针型阀，缓慢调节面板上的流量阀，将气体流量稳定控制在0.5L/分钟左右，正式启动SF6露点测量。首次检测的设备需5~10分钟完成全流程稳定测量，后续同工况下的每台设备仅需3~5分钟即可得到稳定准确的结果。

测试数据存储‌：单台设备测量完成后，可将当前测试数据存入仪器，按下“确定”键调出功能菜单，按照后续菜单操作指引完成数据保存。

多设备连续测量‌：单台设备测试完成后，先关闭测量管道上的针型阀和微水仪面板上的调节阀，将转接头从SF6电气设备上取下。如需继续检测其他设备，按照上述连接、检查、测量的标准流程，直接开展下一台设备的检测即可。

测量收尾操作‌：所有待检设备全部测试完成后，先关闭仪器电源，再依次拆除所有连接管路，将仪器和配件整理收纳至专用便携箱中。

四、系统菜单操作指南

在常规测量状态下，按下“确定”键即可进入仪器功能主菜单，所有操作通过面板方向键与功能键完成。

保存测试记录‌：进入功能菜单后，通过“上”“下”方向键选中“保存记录”选项，按下“确定”键进入保存页面。设备编号最多支持六位数字，通过“上”“下”键调整当前位的数值大小，“左”“右”键切换不同的数字位数，输入对应设备编号后再次按下“确定”键，即可完成数据保存；按下“返回”键可直接退回上一级页面，本次操作不保存任何数据。

查阅历史记录‌：进入功能菜单后，通过“上”“下”方向键选中“查看记录”选项，按下“确定”键进入记录查阅页面。系统默认从最后一次保存的最新数据开始展示，通过“上”“下”方向键可前后翻页，查看所有已存储的历史测试数据。

清空全部记录‌：进入功能菜单后，通过“上”“下”方向键选中“删除记录”选项，按下“确定”键，确认操作后即可一次性清空仪器内所有已存储的测试数据。

修改系统时间‌：进入功能菜单后，通过“上”“下”方向键选中“修改时间”选项，按下“确定”键进入时间设置页面。通过“上”“下”键增加当前时间域的数值，“左”“右”键减小对应数值，依次完成小时、分钟、秒的设置后，按下“确定”键即可自动跳转至下一个时间设置域，全部设置完成后确认保存即可更新系统时间。

五、安全与使用注意事项

仪器需放置在平稳安全的位置存放与使用，避免摔落磕碰，严禁剧烈震动机身，防止内部高精度传感器受损。

严禁使用本仪器检测带有腐蚀性的气体，强腐蚀性气体会直接损坏核心检测元件，导致测量精度永久失效。

调节气体流量时，必须缓慢旋开流量阀，逐步将流量稳定在0.5升/分钟左右，避免流量骤变冲击传感器，影响检测精度。

仪器闲置前需及时补充电量，充电时无需打开仪器电源开关，直接将电源线接入AC 220V插座，仪器将自动启动充电流程，完整充电周期需20小时以上，充满后可自动停止充电。
