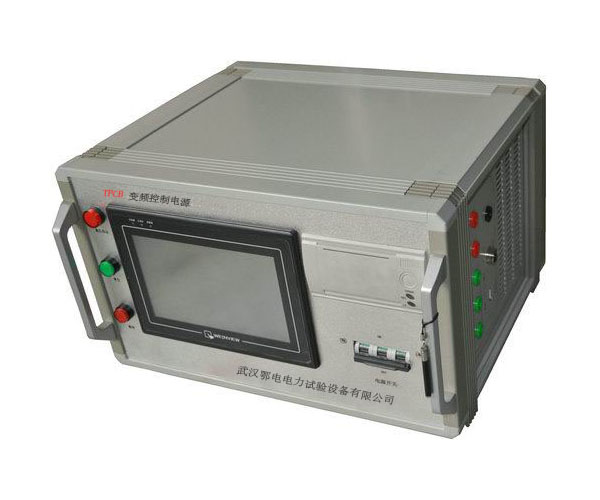

变频控制电源产品使用说明书

本变频控制电源是专为各类高压试验场景研发的专用供电设备，采用SPWM正弦脉宽调制工作模式，整机运行稳定、转换效率优异，输出电压调节与变频器逆变环节全部采用先进可靠的绝缘栅场效应IGBT开关管作为核心功率器件，SPWM脉冲与正弦波完全同步，输出波形纯净稳定、频率精度高、温漂极小，硬件保护回路响应速度极快，可抵御外界突发冲击工况，整机可靠性拉满，核心元器件全部采用进口工业级产品，适配各类严苛试验环境。

一、产品核心性能指标

整机输入、输出主回路及所有辅助回路，工频1分钟耐受电压水平可达2KV（有效值），绝缘性能优异，可抵御常规试验场景下的电压冲击，避免绝缘击穿风险。

作为高压试验专用微机控制变频源，集成调频、调压、逻辑控制、全维度保护等多项核心功能，一台设备即可覆盖绝大多数高压试验的供电需求。

操作逻辑简洁友好，支持三种试验模式自由切换：自动调谐手动升压、手动调谐手动升压、自动调谐自动升压，新手也能快速上手完成试验操作。

搭载带背光的大屏幕点阵LCD显示屏，显示分辨率高、字体清晰醒目，无论是室内暗光环境还是户外强光直射场景，都能清晰读取所有试验数据与状态提示。

变频控制箱内置全维度安全保护机制，包含自动零位启动保护、过压保护、过流保护、高压闪络保护、综合故障保护及过热保护，从硬件层面全方位保障试验安全。

二、产品核心优势特点

大屏幕集中展示所有试验数据与实时运行状态，同步搭配动态操作步骤提示功能，全程引导操作人员完成试验流程，避免误操作。

支持试验电压、调频范围、加压时间的灵活自定义整定，可根据不同被试品的试验要求，快速匹配对应参数，适配性极强。

试验过程中可自动采集相关参数，试验结束后自动计算出被试品的电容值，无需人工额外测算，大幅降低试验人员的工作量。

标配标准计算机通讯接口，可直接连接PC端完成数据传输，同时支持后续设备功能拓展与固件升级，延长设备全生命周期使用周期。

整机采用紧凑化结构设计，体积小、重量轻，便携性优异，现场搬运与部署都十分便捷，操作门槛低，无需复杂培训即可上手。

频率控制精度极高，频率分辨率可达0.01Hz，可精准锁定谐振点，保障串联谐振类试验的成功率与数据准确性。

安全可靠性拉满，内置过电流、过电压及放电多重保护功能，触发保护后可快速切断输出，有效保障试验人员人身安全与被试设备、仪器自身的硬件安全。

试验完成后所有结果可直接通过配套打印机输出纸质报告，方便试验数据存档与溯源，满足电力试验的标准化资料管理要求。

支持后续远程升级操作软件，无需返厂即可完成功能迭代，适配后续新增的各类试验标准与测试需求。

三、标准操作流程

接线前确认所有电源处于断开状态，按照试验方案完成变频控制电源、励磁变压器、谐振电抗器、被试品之间的接线，确认所有接地端子可靠连接至主接地网，无虚接、漏接情况。

确认调压旋钮处于零位状态，闭合仪器总电源开关，仪器启动自检流程，屏幕点亮后自动加载系统参数，完成自检后进入待机操作界面。

根据试验需求选择对应的试验模式，在参数设置界面整定目标试验电压、调频范围、预设加压时间，确认所有参数与试验方案完全一致后保存设置。

启动调谐流程，选择自动调谐模式时仪器将自动在设定频率范围内扫描，快速锁定谐振点；选择手动调谐模式时，操作人员可手动微调频率，观察回路电流与电压变化，找到最佳谐振状态。

调谐完成后启动升压流程，手动升压模式下缓慢旋转调压旋钮，逐步升高输出电压至目标试验值；自动升压模式下仪器将按照预设速率平稳升压至设定电压，开始计时保压。

保压试验过程中，屏幕实时展示当前电压、频率、电流、剩余保压时间等核心参数，若出现异常工况，仪器将自动触发对应保护动作，切断输出并在屏幕上弹出故障提示。

试验计时结束后，仪器将自动降压回零，停止高压输出，自动采集全流程试验数据，完成被试品电容值的测算，操作人员可选择查看历史数据或直接打印试验报告。

确认仪器输出电压完全降至零位后，断开总电源开关，使用专用放电棒对被试品、谐振电抗器等高压回路部件充分放电，确认无残余高压后再拆除所有试验接线，完成本次试验。

四、日常维护与安全注意事项

每次试验前需确认所有接线端子无氧化、无松动，仪器外壳接地必须可靠，禁止在未接地的状态下启动试验。

仪器长期存放后再次使用前，需先通电预热10分钟，确认所有显示与按键功能正常后再接入高压试验回路。

试验过程中若触发过压、过流、闪络等保护动作，需立即将调压旋钮回零，排查故障原因并完全排除后，方可重新启动试验，严禁直接复位保护强行继续试验。

日常存放需置于干燥通风、无腐蚀性气体的环境中，避免液晶屏长期被阳光直射，定期清洁仪器表面的灰尘与污渍，保障散热通道通畅。
