大电流升流器使用说明书

本设备是我公司自主研发的专用大电流测试装置，融合国内外同类产品核心优势，搭载数控技术实现强抗干扰性能，相较于传统升流器，采用低功耗大容量自耦调压器与高导磁率铁芯变流器打造，具备输出功率大、体积小巧、重量轻便的显著优势，广泛适配电力、铁路、石化、冶金、矿山等行业的科研生产与电气试验现场，可完成热继电器、电动机保护器、接触器、熔断器、空气开关、开关柜、断路器、保护屏的校验作业，也支持一次母线保护、各类电流互感器变比等测试项目。

一、核心功能优势

可长时间稳定输出对应型号的额定电流，带载能力充足，满足不同时长的测试需求。

支持多台被试设备同时串接开展校验，大幅提升批量试验的工作效率，减少重复接线的冗余操作。

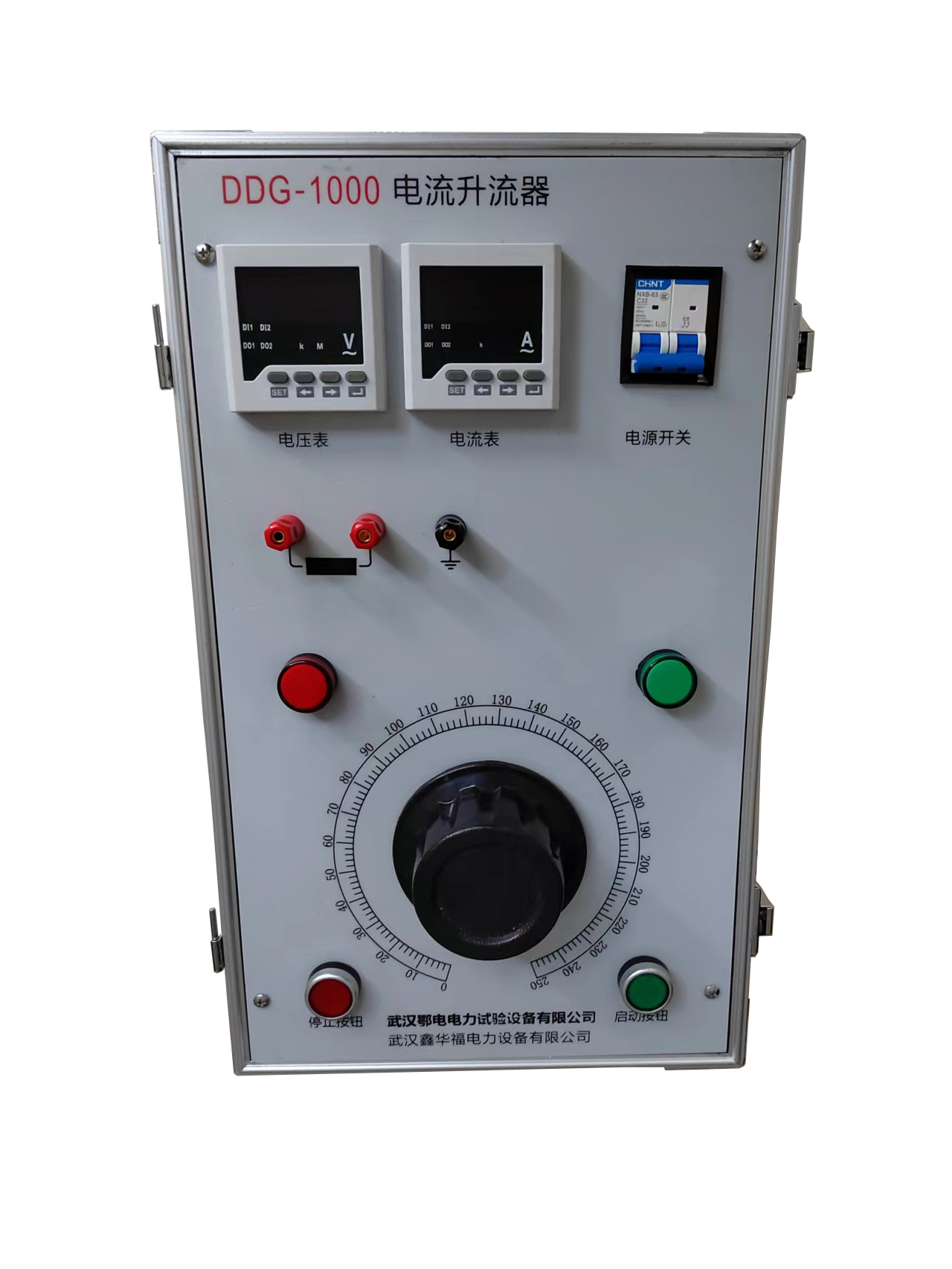

整机采用耐磨美观的PVC操作面板，布局清晰标识醒目，长期使用不易磨损掉漆。

双屏同步直接显示一次电流、二次电流实时测试值，试验过程中便于直观观察数据变化，快速完成数值记录。

测量精度可达1级，采用真有效值采样方式，非正弦畸变电流场景下也能保证测量数据准确。

整机功率密度高，体积仅为传统同类产品的30%~70%，重量大幅减轻，野外现场携带转运十分便捷。

二、基础工作原理

市电AC220V输入后首先接入自耦调压变压器，经过调压后的电压输送至升流变压器的原边，当输出回路接入完整负载时，缓慢调节自耦变压器的输出电压，升流变压器副边即可同步输出持续上升的大电流，全程实现电流的连续平滑调节，无跳变无冲击。

三、标准化操作流程

正式接线前先将设备可靠连接专用保护地线，随后将面板上的自耦调压器旋钮完全旋回零位，确保初始输出为零，避免开机瞬间出现电流冲击。

按照试验需求接好被试设备，逐一检查所有接线端子的接触状态，确认无虚接、松动情况，再接入AC220V市电电源，合上面板上的空气开关。

按下启动按钮，内部交流接触器闭合，整机回路进入导通待机状态，缓慢顺时针调节面板上的电流调节旋钮，输出电流将同步逐步上升，直到调整至试验所需的目标电流值。

面板预留的5A输入电流专用接口，专为外接标准校准互感器设计，可用于仪器定期精度校验，保障测量数值长期准确。

全部试验完成后，先将调节旋钮逆时针旋回零位，按下停止按钮断开输出回路，最后依次断开市电电源、拆除被试设备接线，最后再拆除设备的保护地线。

四、操作关键注意事项

全部接线完成后必须逐一遍查，确认无接线错误，所有接插件接触牢固可靠，避免虚接打火引发安全隐患。

测试过程中如果出现接线打火、开机无任何显示等异常现象，必须第一时间关闭总电源，断电后再逐一排查接线与设备状态，严禁带电排查故障。

电流输出端口必须形成完整闭合回路，空载状态下仪器无法正常输出电流，严禁输出端口开路通电。

仪器标配2根3米专用测试线，外接铜导线需按照6A/mm²的电流密度标准选型，避免导线过热引发压降过大，影响输出电流的稳定性。

设备常规容量按5分钟短时工作模式设计，开展批量连续试验时，单次工作时长建议控制在2.5分钟以内，停机静置10分钟待设备充分散热后，再开展下一次试验；如果需要开展30分钟至24小时的长时间温升试验，需提前定制适配长期工作温升的专用版本设备，不可用常规型号长时间满负载运行。

五、强制安全规范

为保障操作人员与设备安全，仪器的保护地线必须可靠接入主接地网，接地电阻满足电力试验安全标准，严禁仪器无接地开机运行。

试验准备阶段最先完成地线连接，全部工作结束后最后拆除接地线，全程遵循“先接后拆”的安全原则。

为适配大电流启动的冲击特性，接入仪器的市电电源回路必须能够承受25A的瞬时电流冲击，避免供电回路跳闸、线缆过热。

仪器与被试设备连接完成后，必须再次核对所有接线的相序、连接位置，杜绝接线错误引发的设备烧毁、短路起火等事故。

仪器内置的过流保护阈值，最大设置值不得超过该型号仪器的额定输出电流，避免超量程输出损坏内部功率器件。

仪器处于通电状态时，严禁插拔任何输入、输出接线，防止大电流拉弧灼伤操作人员，同时避免接口打火烧毁端子。

六、运输、储存与日常保养

运输规范‌：产品转运前必须完成专业包装，采用定制木箱作为外包装，箱内填充泡沫等缓冲防震层，包装完成后的设备可适配公路、铁路、航空多种运输方式，运输过程中不得露天放置，避免淋雨、暴晒，中转仓库需做好防雨、防尘、防机械碰撞防护。

储存要求‌：仪器需储存在环境温度-20℃~60℃、相对湿度≤85%的室内场所，周边通风良好，无腐蚀性气体、无易燃易爆物品，放置时设备与地面、墙面保持10cm以上的间距，避免受潮。

防潮维护‌：在气候潮湿的地区或梅雨季节，仪器如果长期闲置不用，要求每月开机通电一次，连续运行约2小时，依靠设备自身发热驱散内部潮气，保护内部电子元器件与绝缘结构不受潮损坏。

防曝晒防护‌：仪器在室外现场使用时，尽量避免阳光长时间直接直射操作面板与显示屏，防止面板老化、显示屏褪色，严禁将设备长期放置在高湿露天仓库中存放。
