容性设备绝缘在线监测及分析系统使用说明书

本系统是专为变电站高压容性电力设备绝缘状态评估研发的一体化检测方案，兼顾便携式带电检测与长期在线监测双重能力，从根源上规避传统取样单元的末屏开路安全隐患，可精准捕捉设备早期绝缘缺陷，大幅延长停电预试周期，为变电站高压设备的全生命周期绝缘管理提供可靠数据支撑。

一、产品概述

变电站高压电气设备的绝缘状态监测主流分为两类模式：一类是全时段在线监测，可实时获取绝缘异常特征参量，适配自动化运维管理需求，但传统方案普遍存在投资成本高、安装施工复杂、后期维护工作量大的问题；另一类是便携式带电检测，具备投入成本低、针对性强、部署维护灵活的优势，只要提前在被测设备上预置取样单元或钳形取样传感器，即可通过便携仪器对运行中设备开展定期巡检，同样能实现及时发现潜伏性绝缘缺陷的目标，可替代高投入的传统在线监测方案。

容性设备绝缘在线监测及分析系统，在取样单元与检测仪器的技术设计、现场易用性上全面优于传统检测系统——彻底解决了传统取样单元存在的末屏开路安全隐患，仪器操作流程大幅简化，还支持无需停电即可平滑升级为全时段在线监测系统。采用全新架构设计的本系统，既支持电容型设备的介质损耗、电容量的在线带电测量，也可完成停电状态下的精准校验测试，同时覆盖氧化锌避雷器阻性电流全参数检测能力，主要针对运行中变压器套管、电流互感器CT、电容式电压互感器CVT、耦合电容器的电容值、介损值、末屏电流，以及避雷器的全电流、阻性电流、容性电流等核心参数开展高精度监测，精准判定设备当前绝缘健康状态。

二、核心功能特点

本质安全的取样设计‌：采用高精度外置式穿芯电流传感器或钳形取样传感器，替代传统带多组开关回路的“取样保护单元”——传统单元测试时需要操作多个短接片切换末屏电流，极易引发末屏开路的重大安全隐患。本系统的穿芯式传感器就近安装在设备附近，末屏引线全程无断口且引线长度极短，从根源上杜绝末屏开路风险。传感器可精准检测100μA~1000mA范围内的微弱信号，输入阻抗极低，可耐受10A工频大电流冲击与10kA雷电流冲击，完全满足高压现场长期运行的严苛工况要求。

高防护免维护结构‌：传感器采用压铸铝壳全密封防水设计，二次输出端配备防水电缆接头，现场接线便捷可靠。传感器安装完成后正常运行状态下全程不带电，开展测试时仅需连接传感器二次屏蔽电缆即可，真正实现“即插即用”，无需对末屏信号引线做任何操作，大幅降低现场作业的操作风险。

高性能硬件算力支撑‌：检测仪器核心处理器采用美国TI公司32位浮点高性能数字信号处理器（DSP），外扩16位高速多路同步采样A/D转换器，实现所有监测参量的实时同步采集与高精度运算，单台仪器可同时支持多台设备的并行监测，大幅提升现场巡检效率。

双模式介损精准检测‌：提供两种介损在线检测路径，既可以测量两个同相电容型设备的介损差值与电容量比值，也可以接入PT二次侧电压作为基准信号，直接测量单台设备的绝对电容量与介损值。搭配自补偿式高精度电流传感器与先进数字滤波技术，彻底解决介损测试的精度与长期稳定性难题，结合整机完善的电磁屏蔽设计，完全不受现场谐波干扰与脉冲干扰影响，介损绝对检测精度可达±0.05%，达到行业顶尖水平。

抗干扰差值检测能力‌：新增同相电容型设备介损差值、电容量比值检测功能，既避免了单一依赖PT二次侧电压作为基准信号可能引发的介损测试失真问题，也大幅削弱了相间复杂电场对测量结果的干扰，在强电磁干扰的变电站现场也能输出稳定可靠的检测数据。

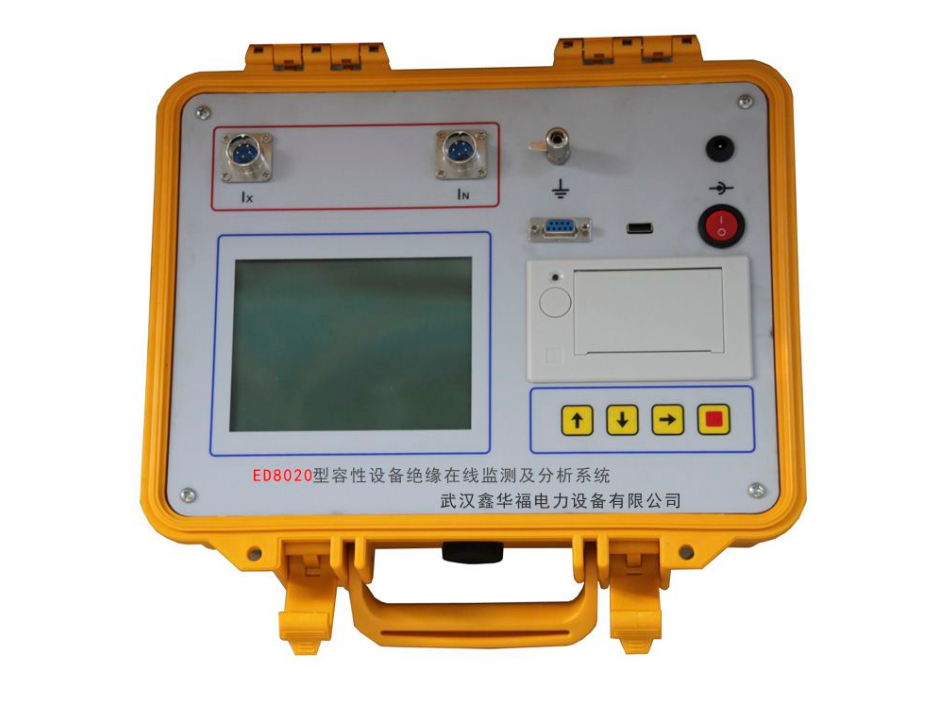

直观友好的人机交互‌：检测仪配备320×240分辨率高清液晶屏，可同时直观展示电压、电流、介损、阻性电流、容性电流等所有核心监测数据，无需切换多页菜单即可快速读取关键参数。

超大容量数据存储‌：支持全量监测数据的完整记录，可连续存储255台设备的历史检测数据，形成单台设备的绝缘状态变化趋势曲线，方便运维人员开展纵向趋势比对分析。

简化避雷器测试流程‌：开展氧化锌避雷器测试或电压基准模式测试时，仅需接入PT电压信号线即可完成检测，无需额外串联保护电阻，简化现场接线步骤，降低接线错误概率。

平滑升级在线监测‌：依托外置式穿芯/钳形取样传感器的架构优势，设备正常运行状态下即可从“便携式带电检测”模式直接升级为“全时段在线监测”模式，升级过程无需拆除已安装的传感器，无需设备停电，仅需加装监测单元（IED）即可完成部署，大幅降低后续升级的施工成本与停电损失。

便携长续航设计‌：检测仪采用轻量化便携式结构，现场操作流程极简，内置大容量锂电池可支持8小时连续作业，完全满足变电站整站巡检的续航需求，无需中途反复充电。

三、系统核心工作原理

电力运维领域长期关注的在线测试与常规停电预防性试验的结果比对问题，本系统通过技术设计给出了可靠解决方案：运行经验表明，测试电压等级差异、现场复杂电磁环境不同，确实会导致在线测试结果与停电预试结果存在一定偏差，但只要获取到真实可靠的在线原始数据，完全可以通过“同设备历史纵向比对”“同相同类型设备横向比对”的方式，精准判断运行设备的绝缘劣化趋势，无需强行与停电试验数值对标，即可提前捕捉到早期潜伏性绝缘缺陷。

本系统采用的穿芯式电流传感器输入阻抗极低，可耐受大数值的工频电流与雷电电流冲击，不会因设备突发过流导致传感器烧毁或末屏开路。标准配置的检测仪仅设置参考信号、被测信号两个独立信号输入端，可根据现场需求灵活扩展至6个输入端，一次性完成A、B、C三相所有同类型设备的同步检测。测试时仅需通过双屏蔽电缆将检测仪信号输入端与设备下方预置的外置传感器连接即可，全程即插即用。这种架构设计既大幅降低了整套检测系统的投入成本，也提升了系统长期运行的稳定性，还可随时对检测精度开展现场校验，全程不会改变被测高压设备的原有运行状态，完全不影响电网的安全稳定运行。
