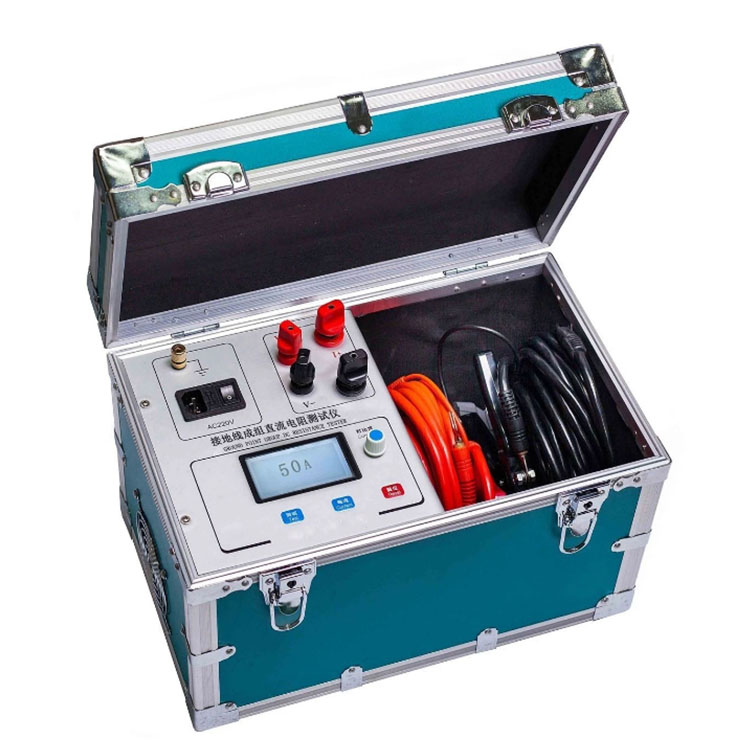

接地线成组电阻测试仪技术手册

该仪器是严格依据电力行业相关安全标准研发的专用检测设备，专门用于校验携带型短路接地线、个人保护接地线的性能，是电力系统安全工器具预防性试验的必备核心设备，可从源头杜绝不合格接地线投入电网运行，保障现场作业人员的人身安全。

一、产品核心概述

携带型短路接地线、个人保护接地线是电力现场作业的核心安全屏障，可有效防范设备/线路突然来电、消除感应电压、彻底释放剩余电荷。为避免不合格接地线流入电力系统，该仪器严格遵循《携带型短路接地线技术标准》，以及国家电力公司发布的《电力安全工器具预防性试验规程》研发，为电力系统的接地线预防性试验提供合规的专业检测手段。

二、核心功能特点

整机搭载高速单片机控制，自动化程度高，操作流程简便，无需复杂培训即可快速上手。

采用全新电源技术，输出电流稳定、输出电压高，测量速度快，量程覆盖范围宽，适配所有类型的携带型短路接地线、个人保护接地线的试验需求。

内置实时时钟与万年历功能，可自动存储20组历史测试数据，支持随时调取查询，方便试验数据溯源管理。

内置完善的保护机制：内部电源过热时自动触发保护，避免电源模块损坏；同时配置电压线反接提示功能，可有效避免测试线接反导致的测试数据失准问题。

搭载128×64点阵液晶屏，全中文操作界面，所有操作提示直观清晰，大幅降低使用门槛。

内置微型热敏打印机，测试完成后可直接实时打印测试数据，无需外接打印设备，适配现场试验场景。

搭载智能化功率管理技术，仪器始终以最小功率状态运行，大幅降低内部发热，同时实现节能降耗，延长设备使用寿命。

三、核心技术原理

该仪器基于欧姆定律的直流电阻测量原理，通过向被测接地线组施加稳定的直流测试电流，精准测量接地线两端的电压降，通过内置算法直接计算出接地线的整体成组电阻值，可精准识别接地线断股、接触不良、接头虚接等肉眼无法发现的安全隐患，完全满足电力安全工器具预防性试验的精度要求。

四、标准操作流程

接线准备：将仪器的测试夹分别可靠连接至被测接地线的两端，注意区分电压线与电流线的正负极，避免接反触发反接提示。

开机自检：接通仪器电源，设备自动完成开机自检，液晶屏显示待机界面，确认系统时间与万年历信息准确无误。

启动测试：确认接线无误后，按下测试启动按键，仪器自动输出稳定测试电流，快速完成电阻测量，数秒内即可在液晶屏上显示最终测试结果。

数据处理：测试完成后可直接调取历史存储数据，也可通过内置热敏打印机实时打印测试报告，完成后关闭电源，拆除测试接线即可。

五、现场使用注意事项

测试前需确认被测接地线完全脱离所有带电回路，充分释放剩余电荷后才可开始接线，避免带电测试损坏仪器。

测试夹与被测接地线的连接部位需提前清理氧化层，保证接触可靠，避免接触电阻过大导致测试数据偏大失准。

仪器运行过程中严禁随意断开测试接线，防止反电势冲击内部电路，测试完成后等待仪器自动放电完成，再拆除测试线。

长期存放需定期开机充电，避免内置电池亏电损坏，设备需定期送计量机构校准，保障测量数据的合规性与准确性。
