高端多功能钳形接地电阻仪操作指南

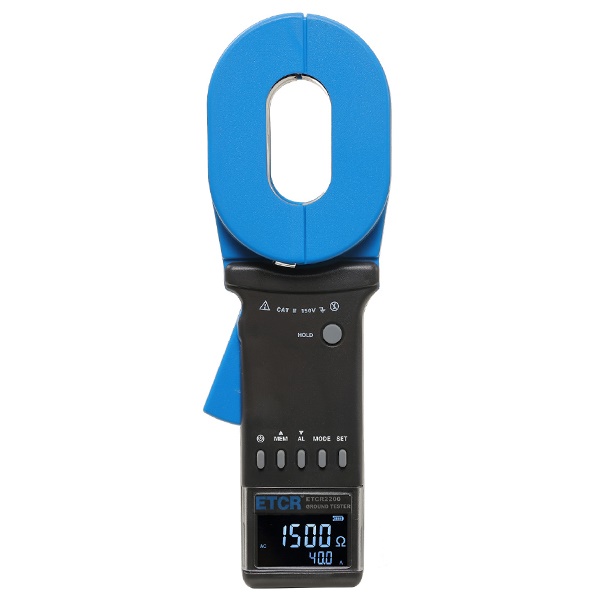

这款由专业技术团队研发的高端多功能钳形接地电阻仪，突破了传统老款产品的多项技术局限，兼具高精度测量、智能数据管理、便捷现场操作等核心优势，适配多行业复杂场景的接地检测需求，是接地电阻、回路电阻与漏电流测试的理想便携设备。

一、产品核心简介

该仪器打破了传统钳形接地电阻仪开机长时间自检等待的痛点，摒弃老旧继电器自检方案，采用先进算法与数字集成处理技术，实现开机即测；同时优化整机结构设计，大幅缩减设备体积重量，更贴合手持仪表的人体工学特性。整机采用6键极简面板操作，新增声光报警、干扰信号识别提示功能，测量量程覆盖0.01Ω-1200Ω电阻、0.00mA-40.0A漏电流，内置99组数据存储空间，整机最大启动与工作电流小于50mA，功耗表现优异。

配套上位机监控软件支持在线实时监控、历史数据查询、动态波形显示，可自定义软件报警阈值，自动完成数据统计分析，直接生成包含最大、最小、平均值的测试报表，历史数据可导出为Txt文本或Word格式，方便后续归档溯源。

设备广泛适用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻、回路电阻测量，测试时无需断开接地引下线，无需布设辅助电极，安全高效，可完成传统接地电阻测试仪无法实现的带回路接地系统检测，测量结果为接地体电阻与接地引线电阻的综合值。产品分为长钳口、圆钳口两种规格，长钳口型号特别适配扁钢接地的特殊场景。

二、全流程标准操作方法

1. 开机操作

开机前需反复扣压扳机1-2次，确认钳口完全闭合良好；开机全程禁止扣压扳机、张开钳口，不得夹持任何导线，保持钳表自然静止，不得翻转设备或对钳口施加外力，否则会影响测量准确度。

按下ON/OFF键开机后，设备先全亮液晶屏完成显示自检，同步自动完成内部校准，自检通过后显示“OLΩ”，自动进入电阻测量模式。若开机过程中显示“Er”报错，大概率是钳口平面脏污、开机时扳机受力、钳口闭合不良，或开机时钳入了阻值超过100Ω的回路，排查对应问题后重新开机即可。

若开机自检后未显示“OLΩ”，而是直接显示一个较大阻值，用配套5.1Ω测试环校验时结果仍准确，说明设备仅在大于100Ω的大阻值场景下存在微小误差，小阻值测量精度不受影响，可正常使用。

2. 关机操作

正常测试状态下按下ON/OFF键即可直接关机；设备开机满5分钟后，液晶屏会进入闪烁提示状态，30秒后自动关机以降低电池消耗，闪烁状态下按下ON/OFF键可延时关机，继续保持工作状态。

特殊状态下需先退出对应模式再关机：HOLD锁定状态下先按HOLD键解除锁定，报警临界值设定状态下，长按AL键3秒或直接按ON/OFF键退出设定界面，再执行关机操作。

3. 电阻测量

开机自检完成显示“OLΩ”后，扣压扳机张开钳口，完全包裹住待测接地回路导体，松开扳机让钳口完全闭合，直接读取屏幕上的电阻数值。测试前可用随机附带的5.1Ω测试环校验设备，20℃环境下显示值与标称值偏差±0.1Ω属于正常误差范围。

不同显示状态对应不同工况：“OLΩ”代表被测电阻超出上量程，“L0.01Ω”代表被测电阻低于下量程；屏幕闪烁同步发出间歇“嘟-嘟-嘟”提示音，说明被测电阻超出预设的电阻报警临界值。

若当前处于HOLD锁定、MR数据查阅、报警临界值设定、电流测试模式，需先按对应按键退出当前模式，再切换回电阻测量状态继续测试。

4. 电流测量

开机默认进入电阻测量模式，待屏幕显示“OLΩ”后按下A键，设备自动切换至电流测量模式，屏幕显示“AC 0.00mA”。张开钳口完全包裹住待测单根导线，闭合钳口后即可读取漏电流数值。

屏幕显示“OL A”代表被测电流超出40A上量程，闪烁同步发出间歇提示音，说明被测电流超出预设的电流报警临界值。同样需先退出HOLD锁定、数据查阅、报警设定模式，才能正常开展电流测试。

5. 数据锁定与存储

任意测试模式下，按下HOLD键即可锁定当前屏幕显示的测量值，屏幕同步显示“HOLD”标识，该锁定数据会自动按顺序编号存入内存，再次按下HOLD键即可解除锁定，继续开展后续测量。循环操作最多可存储99组数据，内存存满后屏幕会闪烁显示“MEM”提示标识。

关机后已存储的99组数据不会丢失，在数据查阅、报警临界值设定状态下，需先退出当前模式才能继续执行数据锁定存储操作。

6. 数据查阅

按下MEM键直接进入数据查阅模式，默认调出第01组存储数据，按向右箭头键向上翻阅后续数据，按向左箭头键向下回溯查看历史数据，无存储数据时屏幕无有效数值显示。进入查阅模式前需先退出报警临界值设定状态，避免操作冲突。

7. 报警功能配置

普通测试模式下，短按AL键可直接开启或关闭报警功能；长按AL键3秒进入报警临界值设定界面，最高位数字开始闪烁，按AL键可在不同数位间切换，当前数位闪烁时按左右箭头键调整0-9的数字，所有数位设置完成后，再次长按AL键3秒确认保存，自动开启报警功能并返回测试模式。当被测电阻或电流超过设定阈值时，设备自动触发屏幕闪烁与间歇声光报警。设定过程中按下ON/OFF键可直接退出，保留原有设定值不被修改。

8. 报警临界值查看

在普通测试模式下，长按AL键3秒即可进入报警临界值查看界面，高位数字闪烁显示，屏幕直接展示上次保存的阈值参数，查看完成后再次长按AL键3秒或按下ON/OFF键，即可退出查看返回正常测试状态。

9. 数据清除

进入数据查阅模式后，同时按下MEM键+ON/OFF键，设备将自动清空所有99组存储数据，清除完成后屏幕显示清空完成标识，已清除的数据无法恢复，操作前需确认已完成数据备份。

10. 电脑数据上传与软件操作

设备开机进入正常测试状态后，用随机附带的RS232通讯线连接仪器与电脑，运行配套监控软件即可建立通讯，实现电流、电阻数据的在线实时监控。

软件支持免安装直接运行，进入“编辑/通信设置”菜单选择对应串口号，其余参数保持默认即可完成通讯配置。软件界面支持实时监控的暂停、继续、停止操作，可自定义电阻、电流报警阈值，超限时自动点亮红色报警指示灯，设备离线时界面同步弹出通讯状态提示。所有历史数据可直接读取、保存、清空，自动完成最大值、最小值、平均值统计，一键生成测试报表，数据可导出为Txt或Word格式，方便试验归档。
