20A直流电阻快速测试仪使用说明书

本仪器严格遵循电力行业标准 ‌DL/T845.3-2004‌ 设计生产，是测量变压器绕组、大功率电感设备直流电阻的理想专用设备，适配变压器交接、大修、分接开关调整后的必试项目，可替代传统电桥法、压降法，大幅缩短测试时长，降低现场作业人员工作负担。

一、产品概述

1 产品定位

本仪器专为感性负载直流电阻测试场景研发，针对大容量变压器绕组的大电感特性优化了恒流充电逻辑，解决了传统测试方法充电慢、读数不稳定的痛点，是电力系统、工矿企业、科研单位开展直流电阻试验的必备设备。

2 产品别称

直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、感性负载直流电阻测试仪

3 适用范围

覆盖10kV~220kV全电压等级变压器绕组、电抗器、电机绕组、大功率电感元件的直流电阻测试，也可用于各类低阻元件的高精度阻值校验。

二、主要技术参数

输出测试电流 20A 恒流直流输出

测量量程 0~200mΩ / 0~2Ω / 0~20Ω 自动适配

测量精度 ±0.2% 读数 ±2字

工作电源 AC 220V ±10% 50Hz

显示方式 全中文液晶菜单显示

数据存储 可存储200组测试数据，支持掉电不丢失

配套功能 自动放电、放电声光提示、微型热敏打印

整机重量 ≤5kg，便携轻量化设计

工作环境 温度-10℃~50℃，相对湿度≤85%RH

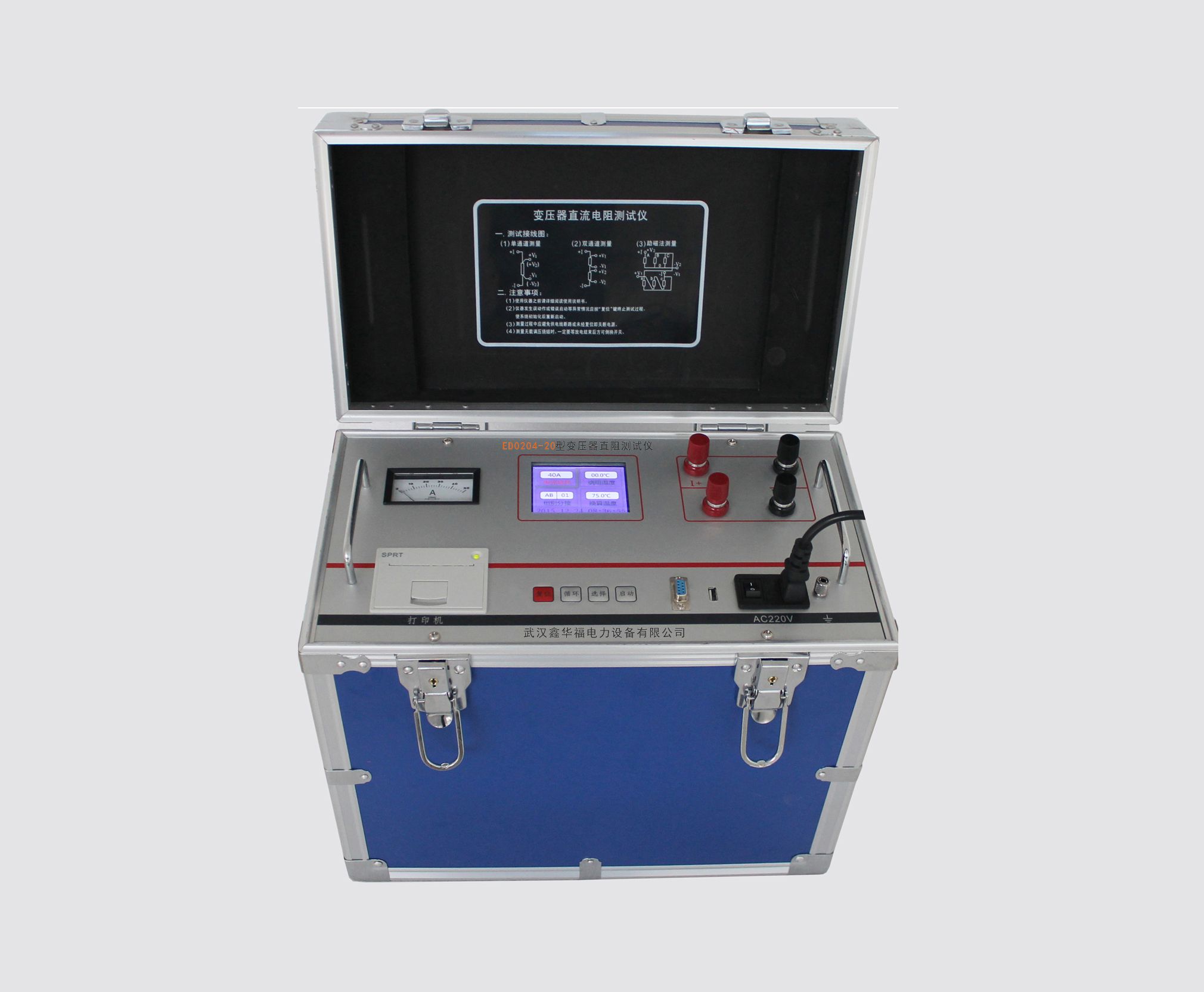

三、面板部件说明

电源开关：控制整机供电通断，开机前确认处于关闭状态

充电接口：AC220V市电输入端口，配套带接地的三芯电源线

测试输出端子：4个独立端子，对应恒流输出正、恒流输出负、电压采样正、电压采样负，采用四线制接线消除线阻误差

液晶显示屏：3.5寸全彩中文屏，显示菜单、实时阻值、测试状态、放电提示

操作按键区：包含确认、返回、上下调节按键，完成所有参数设置

热敏打印机：面板嵌入式，直接打印汉化的测试结果报告

放电指示灯：测试完成后自动点亮，提示设备正在释放残余电能

四、现场标准操作流程

试验前准备‌

确认被测变压器完全断电，所有绕组与外部连接断开，将仪器可靠接地（接地电阻≤4Ω），避免漏电风险。

接线操作‌

采用四线制接线，将4根测试线对应接入仪器输出端子，另一端牢固接至被测绕组的两个测试端，确保接触点无氧化、无松动，必要时用砂纸打磨接线端子去除氧化层。

参数设置‌

打开仪器电源，进入全中文操作菜单，依次设置试品编号、当前环境温度、目标折算温度（默认75℃），选定20A测试电流档位。

启动测试‌

确认接线无误后按下「确认」键启动测试，仪器自动向绕组输出20A恒流直流，待电流稳定后自动读取阻值，同步完成温度折算，屏幕显示最终测试结果。

数据处理‌

测试完成后可选择「保存」将数据存入本地存储，也可直接按下「打印」键，通过内置热敏打印机输出汉化的测试报告。

收尾操作‌

等待仪器自动完成放电，放电指示灯熄灭、屏幕显示「放电完成」提示后，再拆除测试线，关闭设备电源。

五、安全操作注意事项

严禁在被测设备带电状态下接入测试线，避免高压串入损坏仪器。

测试过程中严禁直接触碰测试端子，感性负载会存储大量残余电能，未完成放电前拆线有触电风险。

禁止在易燃易爆的油库、粉尘车间等危险环境中使用设备，避免电火花引发安全事故。

仪器长期闲置时，需放置在干燥通风环境中，每3个月通电开机一次，避免内部元件受潮老化。

六、常见故障排查

仪器无法开机‌：检查AC220V电源线是否插紧，确认仪器内部保险丝无熔断，更换同规格保险丝即可恢复。

测量误差偏大‌：检查测试线接线是否松动，接线端子是否存在氧化层，重新打磨端子、紧固接线后复测即可。

测试中途自动停机‌：确认被测绕组阻值超出当前量程，重新选择适配的测试档位，避免过流触发保护。

打印机不打印‌：检查热敏纸是否安装正确，确认打印头无卡纸，重新装入适配的热敏纸即可正常打印。

无法启动测试‌：检查测试回路是否开路，确认所有接线导通无断点，排除外部接线故障后重启仪器即可。
