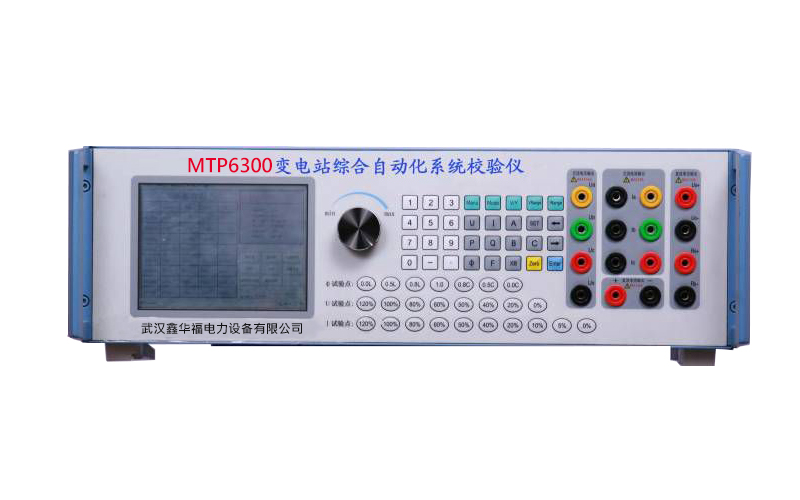

变电站综合自动化系统校验仪使用说明书

本仪器是研发的专用校验设备，专为厂站监控系统测控装置的四遥功能检测设计，集成DSP数字信号处理、GPS授时、计算机无线通信等先进技术，可自动完成遥测、遥信、遥控、遥调全流程校验，内置强大数据库管理平台，支持校验数据存储、传输、查询、修改、打印，可自动生成标准化测试报告与原始记录，完全符合《交流采样测量装置运行检验管理规程》、GB/T 13729-2002、DL/T630-1997（2005复审）的行业标准要求，是变电站综合自动化系统现场校验的核心合规设备。

一、核心产品特性

交流采样设备全项校验‌：严格遵循GB/T13729-2002、DL/T630-1997（2005复审）标准，完成交流采样装置、交流采样远动终端（RTU）的全指标检验，支持按远动规约实现全自动校验，无需人工逐点操作。

交直流模拟量输入校验‌：覆盖基本误差测定、遥测信息响应时间测定、各类影响量引发的改变量测定、与主站通信正确性试验、遥测扫描周期试验等全项目检测。

状态量输入校验‌：可完成遥信输入信号与终端显示状态一致性试验、事件顺序记录正确性及SOE分辨率试验、遥信变位响应时间测试、与主站通信正确性试验，状态量同时支持有源、无源两种输出模式，适配不同类型的测控装置。

遥控执行功能校验‌：可逐路检测遥控执行逻辑是否正常，同时验证输出继电器接点的通断容量是否符合设计要求，排查遥控拒动、误动隐患。

遥调功能校验‌：可逐路检测遥调执行功能是否正常，精准校验遥调输出模拟量的准确度，确保遥调调节精度满足系统运行要求。

数字量输入测试校验‌：完成输入数字量与终端显示数值一致性试验，同步验证与主站的数字量通信传输正确性，排查数据丢包、错码问题。

脉冲输入校验‌：检测输入脉冲数与终端脉冲计数值的一致性，验证脉冲数据上传主站的通信正确性，保障电能计量类脉冲信号传输准确。

高精度交流功率源‌：装置自带0.05级精度的功率源，可输出交直流电压、交流电流，提供交直流电压标准、交流电流标准、功率标准、相位标准、功率因数标准、频率标准、电能标准，输出方式和电量参数可自由自定义设置。

智能化数据管理‌：内置专用数据库，可完整保存所有RTU试验数据，支持查询、浏览、打印、删除等全操作，被检RTU的参数信息可永久存储，后续校验时可直接调取，大幅减少现场重复录入的工作量。

二、标准操作流程

作业前准备：将校验仪平稳放置在变电站控制室或继保室的平整绝缘台面上，确认装置接地端子可靠连接至现场专用接地网，接通AC220V工作电源，开机完成系统自检。

接线配置：根据本次校验的项目，将校验仪的对应输出端口与被测测控装置/RTU的输入端口可靠连接，同步配置好与主站系统的通信链路，确认无线通信或有线通信连接正常。

参数导入：从数据库中调取预先存储的被测RTU的参数配置信息，核对设备编号、校验项目、量程范围等关键参数，确认无误后启动校验流程。

自动校验：选择对应的校验项目，启动全自动校验模式，装置将按照预设的标准电量点、测试时序自动输出信号，同步采集被测装置的反馈数据，自动完成所有校验项目的指标计算。

报告生成：校验全部完成后，系统自动比对实测数据与标准值，生成带合格判定的测试报告和原始记录，可直接导出打印，完成校验工作。

三、日常维护与注意事项

设备属于0.05级高精度计量类仪器，运输、使用过程中需避免剧烈震动，存放环境需保持干燥通风，防止内部精密采样元件受潮影响精度。

每年需送有资质的计量机构完成一次全量程校准，确保输出电量的精度持续符合0.05级的技术要求，保障校验结果的合规性。

现场作业时需严格遵守变电站二次作业安全规程，做好与运行设备的隔离措施，避免误碰运行回路引发系统误动。

定期清理装置的通信接口、散热通风口的灰尘，保障无线通信信号稳定，避免因接口接触不良导致校验数据异常。
