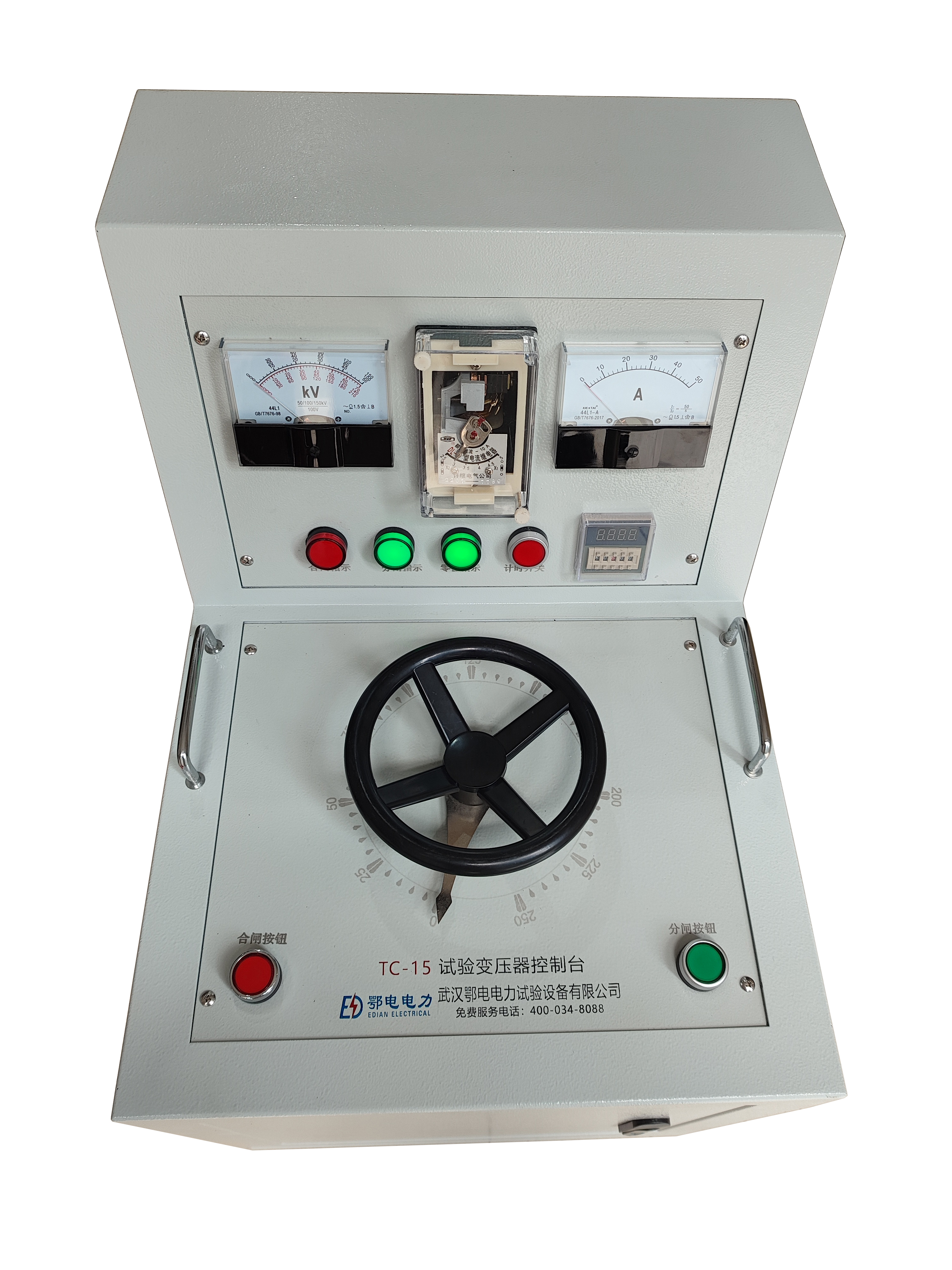

全自动工频耐压控制台使用说明书

本设备是依据现行电力行业试验标准研发的高压绝缘检测专用设备，可自动完成工频耐压升压、计时、降压全流程操作，替代传统手动调压试验装置，大幅降低高压试验的人工操作风险，广泛应用于电力设备制造、变电站运维、电工产品质检等场景，对变压器、互感器、开关柜、绝缘材料等试品开展工频耐压绝缘强度试验，验证试品的绝缘耐受能力，排查绝缘隐患。

一、核心技术参数

输入电源 AC 220V/380V ±10% 50Hz

额定输出电压 0~50kV/0~100kV/0~200kV 多档位可选

额定输出容量 5kVA/10kVA/20kVA 适配不同试品需求

输出电压精度 ≤±2% 满量程范围内

升压速度 1kV/s~5kV/s 连续可调，支持自定义设置

计时范围 0~999s 精度±1s

保护功能 过流、过压、试品击穿自动断电保护，响应时间≤10ms

环境工作温度 -10℃~+45℃

相对湿度 ≤85% 无凝露

控制方式 全自动程控+手动应急操作双模式

二、标准操作流程

试验前准备‌：将控制台放置在平整绝缘台面上，可靠连接专用保护地线，确认试验现场拉起安全警示围栏，安排专人值守，无关人员全部撤离试验区域。

接线检查‌：将试验变压器的高压端、测量端、接地端与控制台对应接口可靠连接，试品的非测试端全部可靠接地，确认高压回路无裸露带电部位，接线无松动、短路问题。

参数配置‌：开机进入操作界面，根据试品类型设置目标耐压电压、耐压计时时长、升压速度、过流保护阈值等参数，系统自动校验参数合理性。

空升校准‌：先不接入试品，启动空升试验，确认控制台输出电压显示值与高压侧标准表数值偏差在允许范围内，完成系统自校准。

正式试验‌：接入试品，确认所有人员撤离至安全区域后，启动全自动试验流程，设备自动完成匀速升压、耐压计时、匀速降压全流程操作，全程无需人工干预。

试验收尾‌：试验完成后设备自动回零断电，确认高压回路充分放电后，拆除试品接线，导出试验数据，清理试验现场。

三、常见故障排查

设备无法开机‌：检查输入电源是否正常、电源保险丝是否熔断、急停按钮是否处于复位状态，更换熔断的保险丝，旋出复位急停按钮即可恢复。

升压过程中过压保护误动作‌：检查过压保护阈值设置是否低于目标试验电压，重新将过压阈值设置为目标电压的1.1倍即可排除。

输出电压显示偏差过大‌：检查电压采样回路接线是否松动，重新完成空升校准操作，校准后偏差即可恢复至合格范围。

升压时立即触发过流保护‌：检查试品是否存在绝缘击穿、高压回路是否短路，排查回路短路点，更换绝缘合格的试品后再开展试验。

计时功能异常‌：检查系统实时时钟参数是否丢失，重新校准系统时间，重启设备后计时功能即可恢复正常。

四、安全注意事项

试验现场必须设置明显的高压警示标识，拉起至少2米宽的安全隔离围栏，试验过程中严禁任何人进入围栏区域。

设备外壳、试验变压器接地端、试品非测试端必须采用截面积不小于4mm²的多股铜线可靠接地，接地电阻≤4Ω。

试验过程中操作人员不得离开控制台，一旦出现试品冒烟、异响、打火等异常情况，立即按下急停按钮，切断总电源后对高压回路充分放电再排查故障。

试验结束后必须先用专用放电棒对试验变压器高压端、试品进行多次充分放电，严禁直接徒手触碰高压部位，防止剩余电荷触电。

严禁在设备带电状态下插拔任何接线端子，严禁超设备额定电压、额定容量长时间运行，避免内部功率元件过热损坏。

五、对应标准下的合格判定标准

依据GB 50150-2016《电气装置安装工程 电气设备交接试验标准》、DL/T 596-2021《电力设备预防性试验规程》要求：

试品在规定的试验电压下，持续耐压指定时长（常规为1min），无击穿、无明显闪络、无明显发热冒烟现象，判定为耐压试验合格。

试验过程中泄漏电流无突发性急剧增长，电流数值稳定在规程允许的范围内，无异常波动，判定为合格。

若试品发生击穿、表面发生持续闪络、试验过程中保护装置非误动作跳闸，直接判定为耐压试验不合格，需对试品进行绝缘处理后重新试验。
