变压器有载开关测试仪使用说明书

本仪器是专为电力系统中电力变压器、特种变压器有载分接开关设计的综合性能测试设备，依托计算机控制与特殊定制的测量电路，可精准测量有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等核心电气性能指标。现场使用时既可以直接通过分接开关引线完成测量，也可通过变压器三相套管及中性点直接接线测试，可在电力设备预防性试验、变压器大修场景中及时诊断有载分接开关的潜在故障，对提升电力系统运行可靠性具有重要意义。

一、核心功能特点

搭载三通道同步采集功能，可完整记录A、B、C三相切换全过程的所有过渡与跳变细节，精准定位跳变点的对应时间值，不受现场环境天气影响，性能远超传统光线示波器。

综合测量能力全面，单台仪器即可覆盖有载分接开关全参数测试需求，可完整识别开关选择、切换全过程中是否存在开断点，同步采集过渡波形、过渡时间、过渡电阻、三相同期性等所有核心指标。

支持全维度测量结果分析，通过大屏幕液晶显示屏配合功能按键，可逐点、逐段查看波形的电阻值、各时间段时长、三相不同期差值，直观掌握切换过程中每个瞬间三相开关的参数变化情况，同时支持波形打印、存储，可随时调取历史波形进行对比分析。

配备面板式前换纸型打印机，输出的波形精细平滑、测试结果清晰，打印内容可直接作为有载开关的正式测试报告存档。

全菜单驱动操作逻辑，所有操作提示、测量结果全部在240×128点的大屏幕液晶屏上显示，用户仅需根据屏幕提示按下对应功能按键即可完成全流程测量，上手门槛低。

抗干扰性能优异，全铝合金机箱搭配内部电源噪音滤波器与专用抗干扰电路，可在电源质量较差、存在强电磁场干扰的变电站现场完成稳定可靠的测量。

内置非易失性存储单元，所有测量数据与波形断电后不会丢失，可长期保存随时调取查阅。

二、结构与面板说明

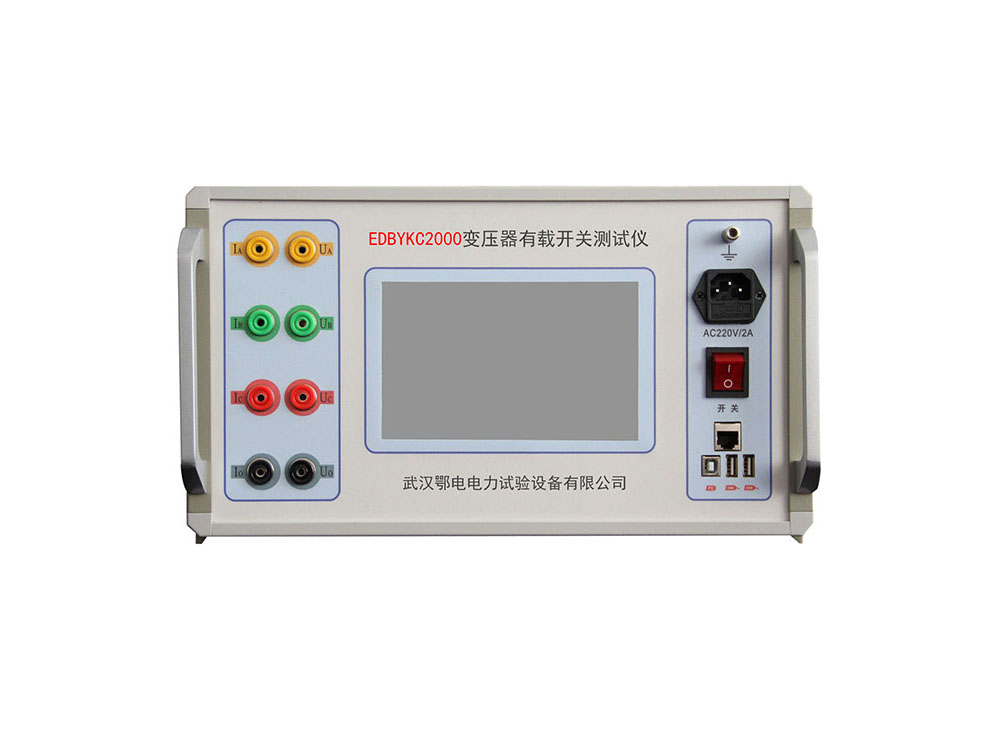

本仪器由测量本体与标准行式打印机组成，测量本体采用独立机箱结构，具备优秀的抗震、防电磁干扰特性，面板核心部件布局清晰：

打印机：采用面板式前换纸WH-A40-8型微型打印机，保障输出波形精细平滑，测试结果清晰易读。

显示器：搭载240×128点大屏幕点阵式液晶显示器，控制器为T6963C，通过专用并行口与单片机连接，用于显示功能菜单、测量结果、参数设置、故障指示、波形曲线，实现全流程人机交互。

键盘：共设置8个操作按键，其中4个功能键为打印、测试、处理、设置；4个功能调整键为确认、上移、下移、退出。在波形显示界面，4个调整键可切换功能：确认键为时间比例调节，上移键为波形上移，下移键为波形下移，退出键为幅值比例调节。

时间比例调节循环档位为512ms→256ms→128ms→64ms→32ms→16ms→8ms→4ms→2ms→512ms，幅值比例调节循环档位为X1→X2→X4→X8→X1。同时配备4组游标调节按键，波形处理时可精准调整每个游标的位置，调整完成后屏幕直接显示波形各段的时间与电阻平均值。

三、标准操作指南

1. 测试接线

带变压器线圈测量

取出仪器附带的红、绿、黄、黑4根大线夹，分别夹住变压器高压侧A、B、C三相端子与中性点O端，线夹另一端的接线端子对应插入仪器面板上的A、B、C、O插孔。再用小夹子将变压器低压侧的A、B、C、O端子全部短路接地，完成接线后复核确认无松动、接反问题。

吊芯测量有载分接开关

变压器大修时，有载分接开关吊出且未连接线圈的场景下，先将每一相中开关连接的触点短路，用仪器附带的4根红、绿、黄、黑小线夹分别夹住A、B、C相的短路点与中性点，另一端接线端子对应插入仪器面板的A、B、C、O插孔即可。

2. 正式测试

确认所有接线无误后，打开仪器电源开关，屏幕自动显示上一次存储的三条波形曲线，屏幕右上方同步显示当前系统时间。

按下“测试”键，屏幕显示“正在充电”，三条波形线同步刷新，待波形呈直线状态且数值保持相对稳定，完成充电过程后，再次按下“测试”键，屏幕提示当前正在测量开关从7档到8档的切换过程，默认档位为07→08。

现场手动启动有载开关，听到触头切换动作的声响、采集波形出现阻值跳变时，按下任意按键即可结束测量，避免测量结果被后续采集内容刷新覆盖。测试结束后屏幕直接显示本次调压的全部动作过程，通过上移、下移按键将跳变波形移动到屏幕合适位置，按确认键调节时间比例、按退出键调节幅值比例，将波形调整到便于观察的状态，即可人工定位切换波形；也可提前在设置菜单中选择自动查找方式，仪器会自动定位并显示有效切换波形。

3. 波形处理

人工或自动定位到目标波形后，按下“处理”键，将光标移动到“参数查阅”选项按下确认键，屏幕显示经过平滑处理后的完整波形。使用游标调节按键，将4个游标精准移动到波形串联、并联、串联的明显转折位置，调整完成后屏幕直接显示各段的时间与电阻平均值。通过“相序选择”按键切换A、B、C三相，依次完成三相波形的参数处理后，按下“打印”键，即可将完整波形与所有处理后的参数同步打印输出。

4. 波形存储与查阅

将光标移动到“波形存储”选项按下确认键，通过上移、下移按键选择对应的存储位置，选定后按下确认键，仪器自动将当前处理完成的波形存入对应位置，存储完成后屏幕显示“OK”字样。注意未完成参数测量的波形无法执行存储操作。

按下“处理”键，选择“波形查阅”选项按下确认键，进入查阅菜单后通过上移、下移按键选择需要调取的历史波形位置，按下确认键即可显示对应历史波形，按下“打印”键可直接打印该历史波形与对应参数。

四、系统参数设置

按下“设置”键进入设置菜单，通过上移、下移按键移动手形光标选中对应选项，按下确认键即可进入设置界面，各设置项功能如下：

名称档位‌：选中该选项后可设定当前被测有载开关的型号或名称，逐位修改时按确认键移动光标，通过上移、下移按键调整字符，字符循环顺序为A-Z、-、.、/、0-9等符号，修改完成后按退出键进入档位设置，通过上移、下移按键调整当前测试的分接档位区间，例如将“07→08”调整为“08→09”，确认后完成设置。

查找方式‌：选中后可切换手动/自动两种波形查找模式。手动模式下按下测试键后仪器持续循环采集，直到按下任意按键才停止测量，波形需要人工定位放大；自动模式下可设置触发电阻与触发时间，触发电阻建议设置为被测开关过渡电阻的一半，作为波形搜索的起点条件，停止测量后仪器自动搜索并显示满足触发条件的完整波形。

滤波参数‌：选中后可调整波形滤波常数，开机默认值为“05：1”，数值越大波形平滑度越高，设置为“000：1”时显示原始未滤波波形，可根据现场干扰情况调整参数，优化波形的显示与打印效果。

系统时钟‌：选中后可依次设置当前的年、月、日、时、分、秒，通过上移、下移按键调整数值，确认键移动光标位置，全部设置完成后按退出键保存生效。
