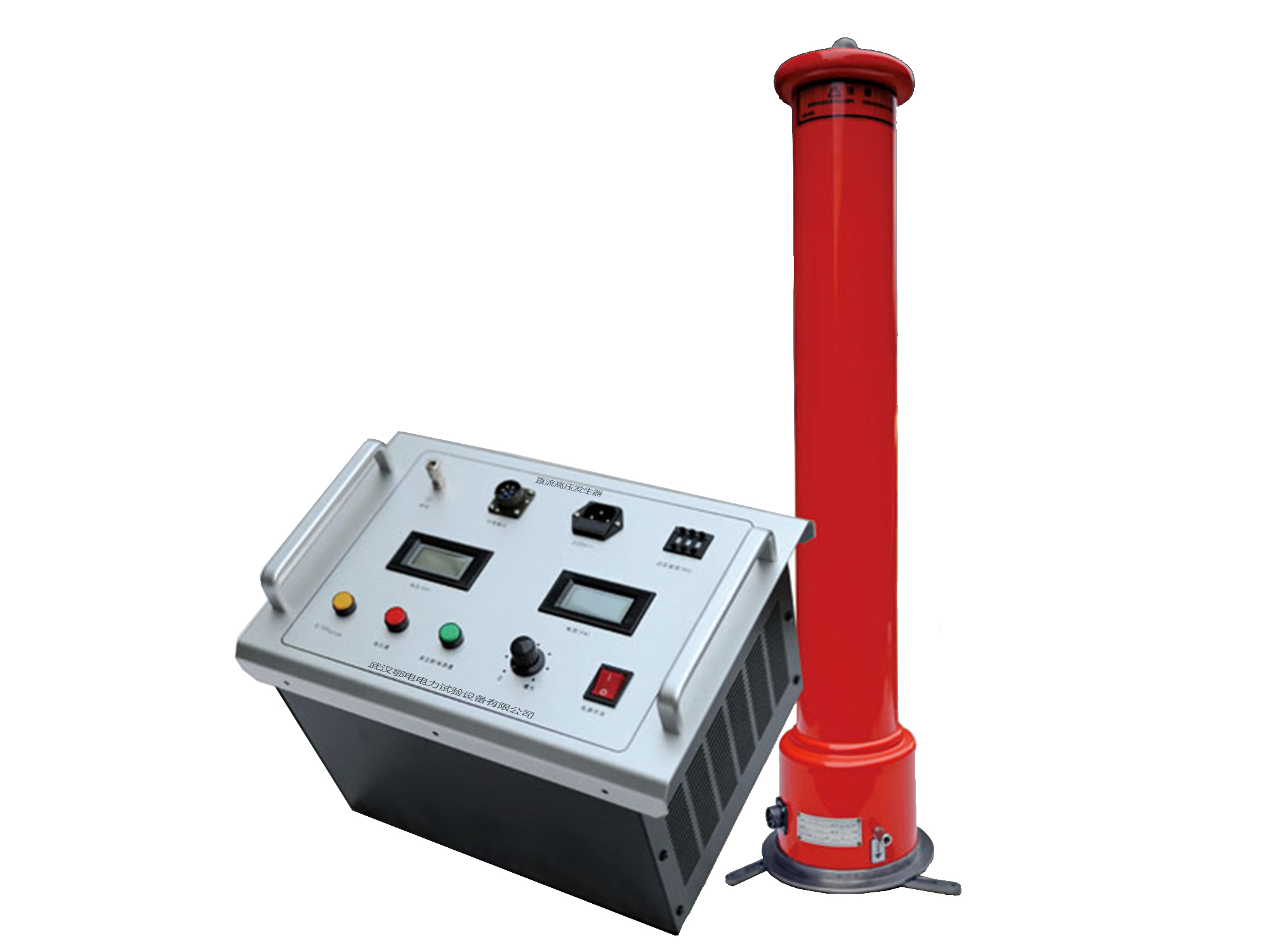

便携式直流高压发生器使用说明书

本仪器是专为电力、工矿、冶金、钢铁等企业动力部门设计的轻量化直流高压试验设备，主要用于氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备的直流耐压试验与直流泄漏电流试验，凭借便携性强、稳定性高的特点，广泛适配各类现场户外试验场景。

一、核心技术特点

主机机箱采用国际通用立卧两用结构，可根据现场空间灵活摆放，适配不同狭窄试验场地。

采用先进中频倍压电路，搭载PWM脉宽调制技术与大功率IGBT器件，整机运行效率高、发热量小。

引入电压大反馈控制机制，输出电压稳定度优异，纹波系数≤1%，完全满足高精度试验的波形要求。

全量程支持平滑无级调压，电压调节细度佳，调节精度≤0.5%，长期运行稳定度≤1%，电压、电流测量误差控制在1%±1个字以内。

升压电位器自带电子零起升压保护，电位器未回零时高压回路无法启动，从操作源头规避误升压风险。

内置专属0.75UDC1mA功能按钮，一键即可完成氧化锌避雷器专项试验，该档位电压精度≤1%，大幅简化避雷器测试流程。

过压保护采用直观拨码设定，保护阈值一目了然，设定误差控制在±1%以内，操作无门槛。

二、面板部件功能说明

数显电流表‌：实时数字显示当前直流高压输出回路的电流数值，精度高、读数直观。

数显电压表‌：实时数字显示当前直流高压输出端的电压数值，无需额外外接分压器即可直接读取高压值。

黄色带灯按钮‌：仅在高压接通、红灯亮起状态下有效。按下后黄灯点亮，输出电压自动降至当前值的0.75倍，并自动维持该状态1分钟，专门用于氧化锌避雷器0.75UDC-1mA参数快速测量；按下绿色按钮后红、黄灯同时熄灭，高压切断并退出0.75倍稳压状态。

红色带灯按钮‌：高压接通控制按钮，同时作为高压运行状态指示灯。在绿灯常亮的状态下，且调压电位器完全回零时，按下红色按钮后红灯点亮、绿灯熄灭，代表高压回路正式接通，此时可开始升压；若按下红色按钮后红灯无法常亮、松开即灭，说明机内保护电路已触发，需关机检查过压整定拨盘是否设置在满量程5%以下，排查其他故障后才可重新开机。

绿色带灯按钮‌：电源待机与高压切断控制按钮，绿灯常亮代表电源已接通、高压回路处于断开待机状态；在红灯点亮的高压运行状态下按下绿色按钮，红灯熄灭、绿灯常亮，高压回路立即切断。

电源开关‌：向右按下时整机电源接通，绿灯点亮；反向按下时整机电源完全关断。

过压整定拨盘开关‌：用于设置过电压保护动作阈值，整定范围覆盖0.05~1.2倍仪器额定输出电压，拨盘上直接显示的数值单位为kV，设置操作直观无换算。

电压调节电位器‌：多圈精密调压电位器，顺时针旋转为升压，逆时针旋转为降压，自带电子零位保护功能，升压前必须完全回零，否则高压回路无法启动。

电源输入插座‌：用于连接随机配套电源线，适配AC220V±10%市电，插座内部内置过载保险管，异常工况下自动熔断保护主机。

接地端子‌：需与倍压筒接地端子、试品接地端连接为同一点后，再统一接入现场接地网，严格执行一点接地规范。

中频及测量电缆快速联接插座‌：用于控制箱与倍压筒之间的信号与供电连接，对接时将七芯电缆插头对准插座直接推到位即可锁定；拆线时先将插头外侧的卡圈向后拉动，稍用力即可拔出插头。

三、标准操作全流程

1. 使用前准备工作

试验前先检查所有连接电缆无断路、短路破损，倍压筒内部无凝露、外壳无开裂损坏；将倍压筒放置在远离人员的安全区域，分别接好电源线、中频连接电缆，使用截面积不小于2.5mm²的多股铜线，将被试品、倍压筒、控制箱三者的接地端子单独连接到同一个公共接地点，再统一接入接地网，保护接地线、工作接地线、放电棒接地线严禁互相串联，必须全部直接连接至公共接地点。确认电源开关处于关断位置，调压电位器完全逆时针回零，过电压保护整定拨盘设置为试验电压的1.15~1.20倍，预留合理的保护冗余。

2. 空载升压与过压保护验证

接通电源开关，绿灯点亮代表电源正常接通；按下红色按钮，红灯点亮代表高压回路就绪；顺时针平缓旋转调压电位器，输出电压从零开始逐步上升，升压速度控制在每秒3~5kV为宜，升至目标验证电压后记录空载电流数值，全程观察控制箱与倍压筒无异常声响、无局部过热现象；继续升压至预先设定的过压保护阈值，仪器应立即触发保护，自动切断高压，红灯熄灭、绿灯点亮；最后将调压电位器完全回零，关闭电源开关，完成空载校验，确认仪器本身运行正常。

3. 试品正式耐压与泄漏试验

完成空载校验确认仪器无异常后，接好被试品的高压测试线，再次检查所有接地连接牢固无松动，打开仪器电源；重复空载升压的操作步骤，平缓升压至试验要求的目标电压。针对氧化锌避雷器这类小电容试品，先升压至目标电压的95%，再以极慢速度微调升至额定试验电压，准确读取UDC-1mA对应的电压值；随后按下黄色功能按钮，电压自动降至当前值的75%并维持1分钟，此时直接读取泄漏电流微安值即可完成测试。试验计时结束后，先将调压电位器完全逆时针回零，按下绿色按钮切断高压，最后关闭整机电源。

4. 高精度泄漏电流测量方法

常规测量时，先将连接试品的高压引线悬空，升压至试验电压读取空试状态下的电晕与杂散电流I’，再接入试品升压至同一电压读取总电流I₁，通过公式I₀=I₁-I’即可算出试品真实泄漏电流。若需要更高精度的测量结果，可在高压侧串联GL型屏蔽式高压微安表，微安表整体加装金属屏蔽层，屏蔽线的屏蔽层全程与高压引线的屏蔽层紧密连接；如果需要完全排除试品表面泄漏电流的干扰，可在试品高电位端用裸金属软线紧密缠绕几圈后，与高压引线的屏蔽层可靠连接，将表面泄漏电流直接通过屏蔽层旁路，不进入测量回路。

对于接地端可独立断开的避雷器类试品，也可在试品底部地电位侧串联屏蔽式电流表完成测量，同样通过地电位端缠绕裸铜线的方式，旁路排除表面泄漏电流的影响。

5. 试验收尾与放电规范

试验全部完成后，先确认调压电位器完全回零，按下绿色按钮切断高压，关闭整机电源。氧化锌避雷器这类小电容试品，可通过倍压筒内部的测压电阻完成自动放电；电力电缆这类大电容试品，必须等待试品自放电至试验电压的20%以下，再使用配套专用放电棒对试品进行多次充分放电，最后在试品高压端挂接临时安全接地线，确认无残余电荷后，才可拆除高压引线、更换试验接线。

6. 保护触发后的复位操作

试验过程中如果出现红灯自动熄灭、绿灯点亮、高压突然下降的情况，说明仪器内部过压或过流保护已触发，此时需立即关闭整机电源，将调压电位器退回零位，等待1分钟让机内低压电容器充分放电后，才可再次打开电源开关，重新开展空载试验排查故障原因，确认所有异常完全排除后，才能再次启动升压试验。

四、关键安全注意事项

试验过程中高压区域必须设置硬质安全围栏，安排专人值守，严禁无关人员进入试验区域。

带负载试验时，按下75%电压功能按钮后，必须先按下复位键才能让黄色按键弹起，严禁直接暴力操作按键，避免内部电路损坏。

倍压筒与控制箱之间必须保持足够的安全距离，试验过程中严禁触碰倍压筒外壳与高压引线。

长期存放后再次启用前，需检查倍压筒内部无受潮凝露，确认绝缘性能合格后才可开展试验。
