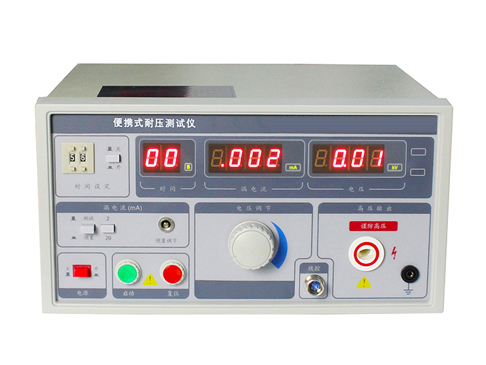

便携式耐压测试仪使用说明书

本仪器由公司研制生产，完全符合GB4706.1-2005《家用和类似用途电器安全通用要求》、GB9706.1《医用电气安全通用要求》及GB4943、GB4793等国家标准的相关试验条款要求，可广泛适配各类电机、电器、仪器仪表、家用电器及强电系统的安全耐压与漏电流测试场景，整机操作便捷、安全可靠、性能稳定、维护简便，是电气产品安规检测的核心专用设备。

一、核心产品特征

采用全数字数显显示方式，读数直观清晰，避免传统指针式仪表的视觉判读误差。

测试过程中可实时显示被测物品的漏电流数值，动态掌握被测件的绝缘泄漏状态。

支持测试时间预置与实时显示，测试过程中自动进行倒计时，精准把控耐压试验时长。

报警电流值可在全量程范围内任意自定义设置，适配不同安规标准的阈值要求。

输出测试波形为标准50Hz正弦波，完全贴合工频耐压试验的标准波形要求，测试结果合规准确。

二、核心技术参数

整机额定容量：1kVA

输出电压量程：0~5kV，基本误差±5%

漏电流量程：0~200mA，基本误差±（5%r+3d）

报警电流可调范围：0.5mA~200mA

测试时间设置范围：1s~99s，支持任意时长的耐压试验

设备外形尺寸：320mm×325mm×205mm

整机重量：12.5kg，便携性优异，适配实验室与现场移动检测场景

正常工作环境：环境温度0℃~40℃，相对湿度≤80%

供电电源：220V±10%，50Hz，特殊参数支持按需定制。

三、标准操作流程

将仪器放置在平整绝缘台面上，接好220V供电电源线，将设备接地端子可靠接入专用保护接地网，确认接地连接牢固。

按照接线示意图连接测试回路：将高压输出端接至被测件的高压测试点位，低压回路端接至被测件的接地端，确认所有接线无裸露、无虚接。

开机完成自检后，通过面板按键设置目标测试电压、漏电流报警阈值、耐压测试时长，确认所有参数符合对应安规标准要求。

确认测试区域无无关人员进入，按下启动测试按键，仪器自动升压至设定电压，同时启动漏电流监测与测试时间倒计时。

测试倒计时结束后，仪器自动降压回零，若测试过程中漏电流未超过报警阈值则判定试验合格；若漏电流超标，仪器立即触发声光报警并自动切断高压输出，判定被测件绝缘耐压不合格。

测试全部完成后，确认高压输出完全回零，先对被测件进行充分放电，再拆除所有测试接线，关闭仪器电源。

四、安全操作注意事项

测试过程中严禁触碰高压测试回路，试验区域需设置明显的高压警示标识，安排专人值守防止无关人员误入引发触电事故。

每次测试前确认调压器处于零位，严禁带载直接启动升压，避免冲击电流损坏仪器与被测件。

测试结束后必须先对被测件进行充分放电，再接触被测件或拆除接线，防止残余电荷伤人。

定期检查高压测试线的绝缘层是否有破损，出现老化开裂时及时更换，避免高压泄漏引发安全隐患。

每年定期送计量机构完成电压、漏电流精度校准，保障测试结果符合安规检测的量值溯源要求。
