DDG系列大电流发生器使用说明书

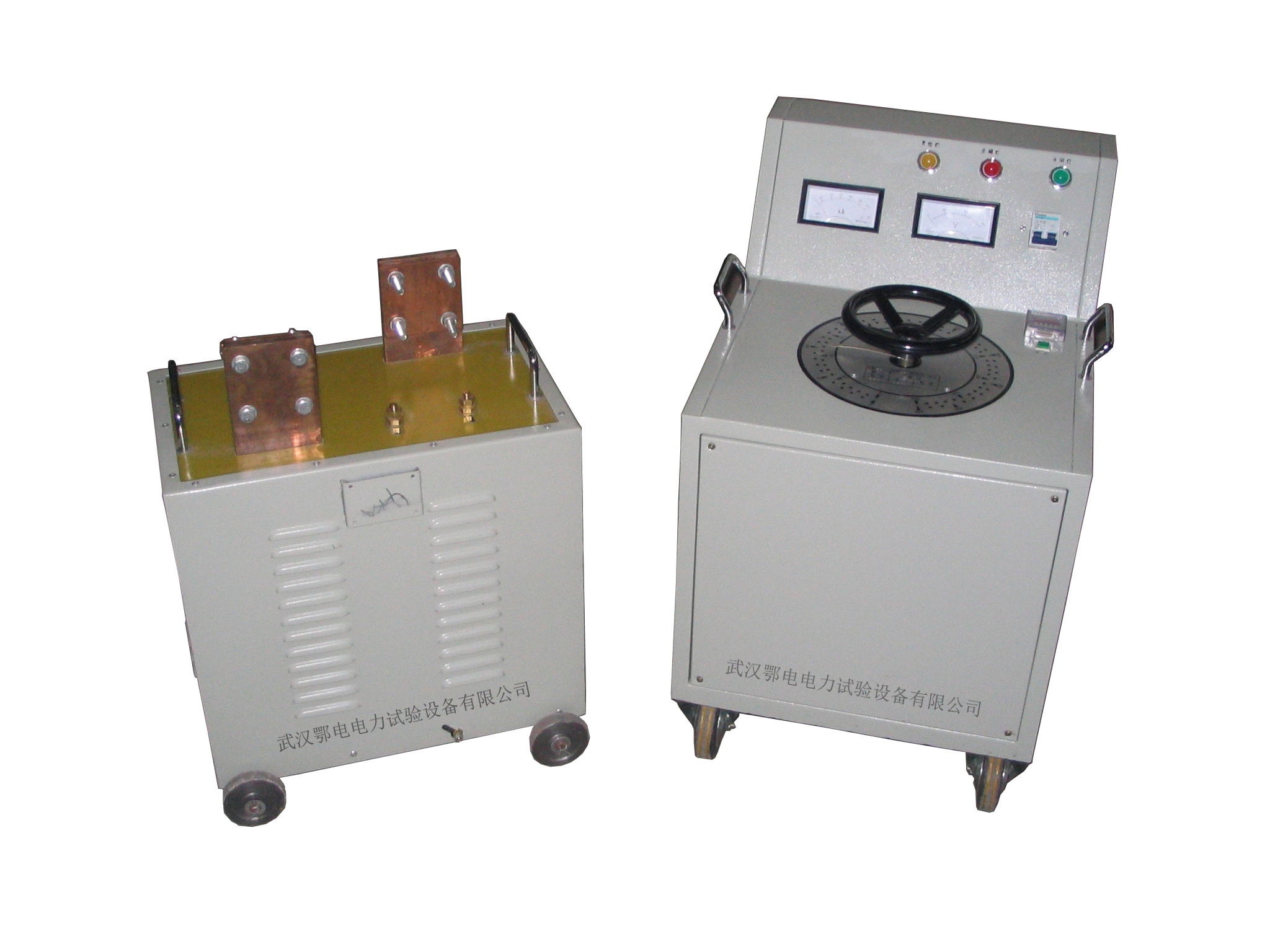

本系列大电流发生器专为电力部门、工矿企业的电气设备试验场景研发，适配各类开关、电流互感器及其他电器设备的电流负载试验、温升试验需求，采用分体/整体式结构设计，具备输出电流无极调节、电流上升平稳、负荷适配范围广、运行可靠、操作安全简便等特点，是工矿企业开展升流、温升试验的专用标准电流源设备。

一、核心产品特点

输出电流支持全程无极平滑调节，升流过程无冲击，电流上升曲线平稳，适配各类精密试品的升流需求。

带载能力强，负荷适配范围大，可满足不同容量试品的大电流输出要求。

整机采用分体/整体式灵活结构，可根据使用场景选择对应形态，搬运部署便捷。

配套完善的安全防护设计，操作流程简单直观，非专业人员经基础培训即可上手操作。

核心元器件选型可靠，整机运行稳定性强，长期使用故障率低。

二、核心技术参数

额定输出容量：1kVA及以上（不同型号按需配置）

输出电流调节范围：0~额定值全程无极可调

配套工作电源：220V/380V±10%，50Hz

不同负载下最大连续运行时长：100%额定负载下可连续运行30分钟，85%额定负载下可连续运行90分钟，75%额定负载下可连续运行180分钟

绝缘要求：线圈之间、线圈对地绝缘电阻≥0.5MΩ

正常使用环境：环境温度-10℃~40℃，周边无易燃易爆、腐蚀性气体与导电粉尘

三、标准操作流程

严格对照设备工作原理图完成接线，将升流变压器外壳、操作台的接地端子可靠接入现场接地网，确认接地连接牢固无松动。

接入设备工作电源，操作台上绿色电源指示灯点亮，按下启动按钮，红色工作指示灯同步点亮，设备进入待升流状态。

顺时针均匀缓慢旋转调压器旋钮，逐步提升输出电流，直至达到试验所需的目标大电流；对精度要求高的试验场景，可在仪表接线柱上串联标准电流表，保障测试数据精准。

试验全程安排专人值守，实时监测设备运行状态与电流数值，一旦出现异常声响、过热、电流突变等情况，第一时间切断电源，排查故障后再重启试验。

全部试验完成后，将调压器逆时针旋转回零位，按下停止按钮切断设备电源，确认完全断开工作电源后，再拆除所有试验接线，保障操作安全。

四、安全与运维注意事项

本设备为短时工作制设计，严禁长时间在额定容量下运行，绝对禁止超额定电流长时间输出，避免设备过热烧毁，严格按照对应负载下的最大允许运行时长控制试验时间。

新安装或长期闲置未使用的设备，投入运行前必须用1500V兆欧表分别测量线圈之间、线圈对地的绝缘电阻，确认绝缘电阻不低于0.5MΩ后方可投入使用。

设备运行过程中，升流变压器与操作台必须全程保持可靠接地，严禁在未接地的状态下开机操作。

升流操作必须缓慢均匀，禁止快速猛旋调压器，避免冲击电流损坏试品与设备；设备搬运过程中避免剧烈震动，防止内部元器件移位松动。

定期检查调压器与电刷的接触面，保持表面清洁，视使用频次定期用蘸取90%酒精的棉纱擦拭接触面，去除油污与氧化层，保障接触良好。

设备闲置时，必须放置在室内清洁、通风、干燥的环境中存放，避免受潮、积灰、腐蚀，延长设备使用寿命。
