自动抗干扰精密介损测试仪使用说明书

一、产品概述

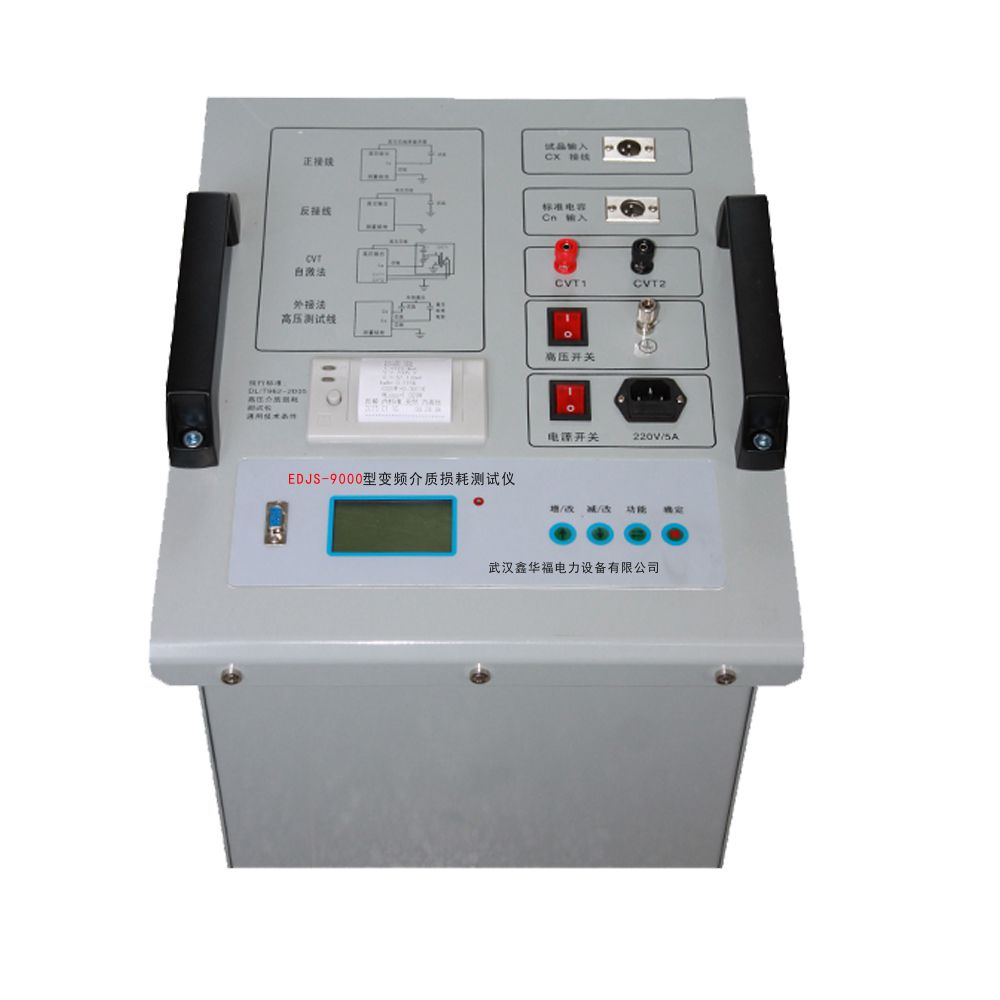

本仪器是专为高压电力设备绝缘性能检测研发的高精度专用设备，采用一体化集成结构，内置介损测试电桥、可变频调压电源、升压变压器与SF6高稳定度标准电容器。测试高压源由仪器内部逆变器生成，经变压器升压后施加至被试品，支持50.0Hz、47.5Hz/52.5Hz、45.0Hz/55.0Hz、60.0Hz、57.5Hz/62.5Hz、55.0Hz/65.0Hz多档变频设置，搭配数字陷波技术，从根源上避开工频电场的强干扰，彻底解决强电磁环境下的精准测量难题，同时适配全站停电后发电机供电的检测场景。搭配专用绝缘油杯与温控装置，还可完成绝缘油的介质损耗测试，是电力绝缘试验领域的核心智能检测设备。

二、核心功能特点

全触摸高清中文大屏‌：搭载高端全触摸液晶显示屏，全流程操作界面清晰直观，无需额外专业培训即可快速上手，单次点击即可完成全流程测量，是当前智能化程度极高的介损测量设备。

大容量数据存储‌：内置高精度日历芯片与大容量存储器，可按时间顺序自动保存200组检测结果，随时回溯查阅历史记录，支持直接打印输出测试报告。

智能数据管理‌：可通过串口通讯与PC机联机，在电脑端完成所有测试数据的集中查看、分类管理与深度分析，方便生成标准化试验台账。

全模式测试兼容‌：支持内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种测试模式，在外标准外高压正接法下可完成10kV以上高电压介质损耗测试，覆盖几乎所有高压电力设备的检测需求。

CVT免拆引线测试‌：无需拆除CVT高压引线，即可精准测量CVT的介质损耗值与电容量，大幅减少现场试验的接线工作量，避免拆接引线带来的安全隐患。

CVT反接屏蔽测C0‌：采用反接屏蔽法，可精准测量CVT上端C0的介质损耗值与电容量，解决常规设备无法完成该部位测试的行业痛点。

数字化高速采样‌：仪器内部逆变器与采样电路全部采用数字化控制，输出电压连续平滑可调，采样速率快，数据稳定性极强。

全维度安全防护‌：搭载输入电压波动、高压过流、输出短路、电源故障、过压、过流、超温等多重保护机制，同时内置接地检测功能，接地未可靠连接时仪器禁止启动测试，从根源上规避触电风险。

CVT一站式全参数测试‌：可同时完成全密封CVT的C1、C2介损与电容量同步测试，还可直接测量CVT变比与电压角差，单台设备覆盖CVT所有绝缘特性检测项目。

LCR全自动测量‌：支持全自动电感、电容、电阻参数测量，同步展示相位角度数值，拓展设备的多场景使用范围。

三、工作原理

在交流电压作用下，电介质会消耗部分电能并转化为热能，这部分能量损耗即为电介质损耗。当交流电压施加在电介质上时，电压与电流之间形成相角差ψ，ψ的余角δ被定义为介质损耗角，δ的正切值tgδ就是衡量电介质损耗程度的核心参数。

仪器测量系统分为标准回路与被试回路两个独立单元：标准回路由内置高稳定度SF6标准电容器与测量线路组成，被试回路由被测设备与测量线路组成。测量线路由取样电阻、前置放大器与A/D转换器构成，通过数字化实时采集技术，分别精准测得标准回路与被试回路的电流幅值及相位差，经数字信号处理器矢量运算后，直接输出试品的电容值与介质损耗正切值，配合内置的多重抗干扰算法，保证在强外电场干扰环境下仍可获得精准测量结果。

四、标准化操作流程

确认仪器接地端可靠连接至专用试验接地网，打开电源开关进入主菜单，根据试验需求选择对应的测试选项。试验过程中遇到紧急情况，可直接按下紧急停机按键立即切断高压输出。

一般测试‌：按照接线提示接好仪器与被试品的测试线，点击主界面“一般测试”进入对应菜单，进入参数设置界面调整试验电压、测试频率等参数，修改完成后点击保存返回。长按“启动测试”，仪器自动将电压平滑升至设定值，自动变频完成多频率下的介损测试，测试完成后自动展示结果并保存，可直接点击打印输出报告。

CVT测试‌：

分别测试C1或C2：接好对应测试线，进入CVT测试菜单选择“CVT分别测试”，设置好对应参数后保存启动测试。注意红色HV高压线的外屏蔽必须悬空，严禁接地放置，避免对地附加介损引入测量误差。

同时测试C1和C2：接好对应测试线，选择“CVT同时测试”模式设置参数，红色HV高压线外屏蔽直接接地即可，仪器内置算法可自动修正测试线分布参数，无需人工额外调整。

CVT变比测试‌：接好对应测试接线，在CVT测试的参数设置中选择“CVT变比测试”，返回后长按启动测试，仪器自动完成变比与电压角差的测量，结果自动保存。

正反同测‌：接好测试线后进入正反同测菜单，设置目标测试高压值，保存后启动测试，仪器自动完成正、反接法的同步测量，直接输出两组对比数据。

LCR测试‌：根据试品特性选择正接法或反接法接好测试线，进入LCR测试菜单设置对应参数，保存后启动测试，完成后自动展示电感、电容、电阻与相位角度的测量结果。

数据管理‌：在主菜单进入数据管理界面，点击数据查询即可按时间顺序翻阅所有历史存储数据，选中对应数据后可直接完成打印操作。

系统参数设置‌：进入参数设置界面可调整系统时间，接地检测功能默认开启，不建议手动关闭该功能，避免接地不可靠引发的安全隐患。所有操作步骤均可点击取消返回上一级，若取消键无响应，按下复位键即可直接退回主菜单重新操作。

五、安全操作与日常维护注意事项

试验过程中仪器会输出高压，试验区域必须设置安全隔离围栏，悬挂高压试验警示牌，试验过程中所有人员严禁进入安全区域。

测试完成后，必须等待仪器内部高压完全放电完毕，再拆除测试接线，避免残余电荷引发触电风险。

每次试验前检查接地连接线是否完好，确认接地检测功能正常触发，严禁在接地不可靠的情况下启动测试。

每年送有资质的计量机构完成介损、电容量参数的校准，保证测量结果符合量值溯源要求。

仪器长期闲置时，放置在干燥通风的环境中，每3个月通电运行1小时，避免内部精密电路受潮锈蚀。
