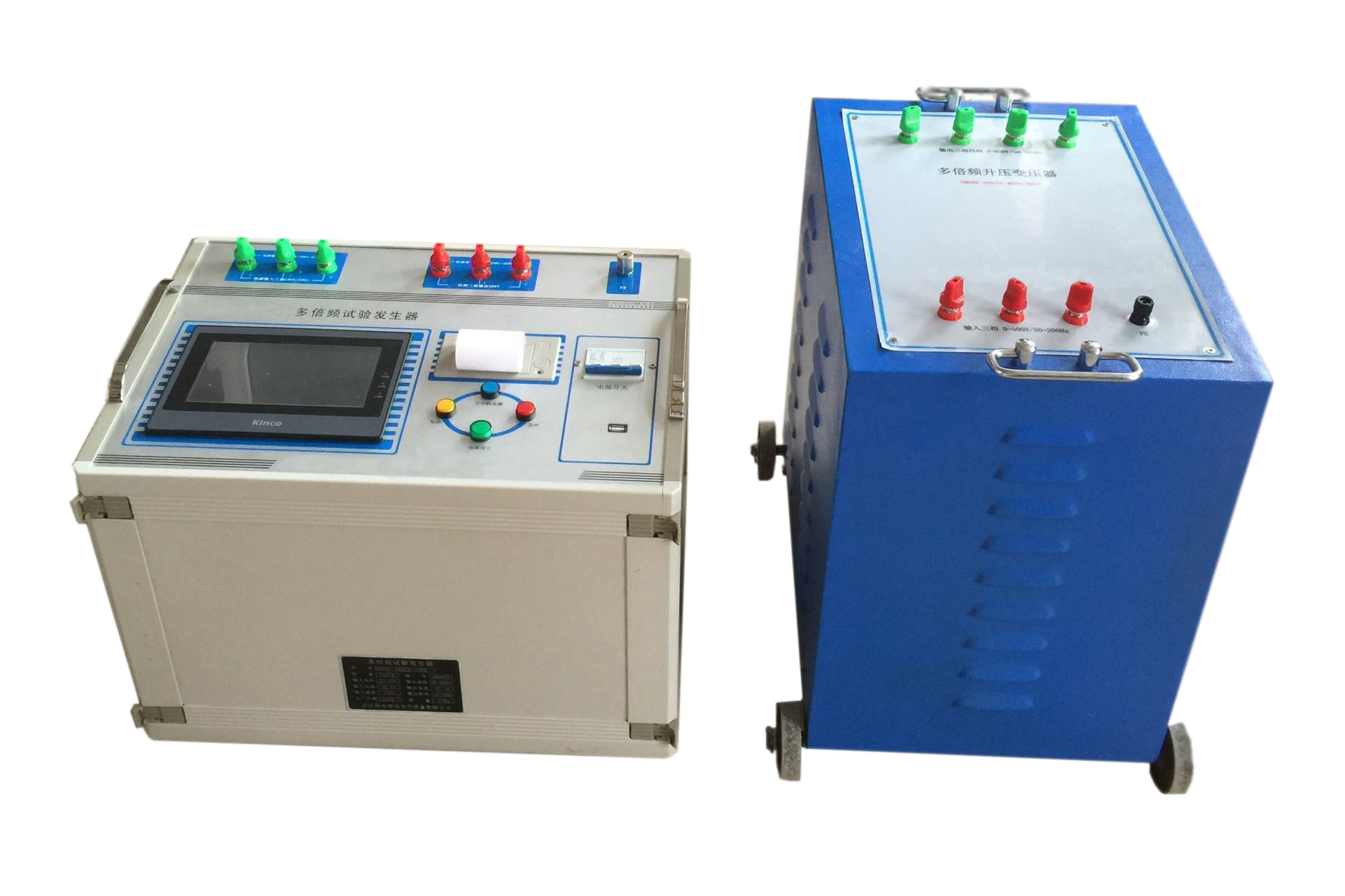

多倍频感应耐压测试仪使用说明书

一、产品概述

变压器和互感器的感应耐压试验是保障产品质量符合国家标准的核心检测项目，其中变压器绕组的匝间、层间、段间及相间纵绝缘感应耐压试验，是电力设备绝缘试验体系中不可或缺的关键环节。由于常规工频电源无法满足倍频试验的特殊要求，本多倍频感应耐压测试仪专为该场景研发，完全摒弃传统三相五柱式三倍频发生器的老旧原理，经大量现场实际使用验证，具备操作简便、性能稳定可靠的特点，可完美满足各类变压器、互感器的纵绝缘感应耐压试验需求。

二、核心技术参数

整机额定容量：10kVA

输入电源规格：AC 220V 单相市电

输入电源额定频率：50Hz

输出参数范围：输出电压0~200V连续可调，最大输出电流32A

可选试验频率：50Hz、100Hz、150Hz、200Hz（可按需定制）

输出波形畸变率：＜3%，远低于行业标准要求

三、装置特点与工作原理

本装置以先进电力电子技术为核心，内部搭载高性能变频调节器，参数预置、保护设置、频率选择、电压调节控制全流程采用数字化控制技术，内置工业级控制计算机，搭配7寸彩色液晶显示屏，全触摸式操作交互，内置热敏打印机可直接输出中文试验报告。

设备支持50Hz、100Hz、150Hz、200Hz多档试验频率预置，触摸操作即可完成电压调节，电压调节步长支持1V、2V、5V、10V实时切换，轻松实现多倍频试验电压的精准输出。内置高性能LC滤波回路，从硬件层面保障输出波形畸变率控制在指标范围内；配套外置带抽头的补偿电感，可精准补偿被试设备的电容电流，大幅提升装置的带负载能力。

相比传统老旧的三倍频发生器，本设备具备三大核心优势：

体积小、重量轻，便携性极强，同时可轻松实现大功率化，适配不同容量的试品试验需求。

不再局限于单一三倍频输出，可完整提供1倍、2倍、3倍、4倍频的试验电压输出，覆盖几乎所有电力设备的感应耐压试验标准要求。

试验接线与操作流程大幅简化，对现场试验电源的容量要求显著降低，普通220V市电回路即可满足试验供电需求。

四、标准化操作流程

本装置采用电源与控制一体化集成设计，即电子式多倍频试验控制箱，内置过流、过压、闪络多重保护机制，操作全程安全可控。

主界面操作‌：接通设备电源开机后，直接进入主操作界面，界面仅设置两大核心功能菜单：文件管理菜单、感应耐压试验菜单，无冗余复杂操作选项。

参数设置‌：在主界面点击“感应耐压试验”进入参数配置页面，依次完成三类参数设置：

试验参数：设置目标试验电压（即被试品绕组上的实际施加电压，电压达到该设定值后耐压计时才会自动启动）、耐压时长；

保护参数：设置过压保护阈值（超过该限值装置立即关断输出）、过流保护阈值（超过该限值装置立即关断输出）、闪络保护阈值（升压或稳压过程中高压瞬间变化值超过该限值，装置立即关断输出）；

试验频率：根据试品对应的试验标准，选择50Hz、100Hz、150Hz、200Hz中的对应档位。

自动试验模式‌：参数设置完成后点击“自动试验”进入自动测试界面，界面实时展示设定高压值、当前试验频率、剩余耐压时间、试品实际施加电压、试品回路电流、变频器输出电流等核心参数。点击“开始试验”后，装置自动完成平滑升压，达到预设试验电压后自动停止升压并启动耐压计时，计时结束后自动降压停机。试验过程中出现异常可随时点击“停机”快速切断输出，装置触发保护后需点击“复位”才能恢复正常操作权限。

手动试验模式‌：在主界面点击“手动试验”进入手动测试界面，所有核心参数同步实时展示。点击“开始试验”后可通过触摸按键选择+10V、+5V、+1V、+0.5V、-10V、-5V、-1V、-0.5V的步长，手动精细调节输出电压，电压达到目标值后手动点击“开始计时”启动耐压计时，该模式适配需要精准控制升压速率、逐点记录试验数据的特殊试验场景。

文件管理操作‌：在主界面点击“文件管理”进入数据管理页面，可直接调取历史存储的所有试验数据，选择对应数据后可直接通过热敏打印机打印完整试验报告，也可将新完成的试验数据永久保存至设备存储器中，方便后续随时回溯查阅。

五、安全操作与日常维护注意事项

试验前必须确认装置可靠接地，试验区域设置安全隔离围栏，悬挂高压试验警示牌，升压过程中所有人员严禁触碰被试品高压回路，防止发生触电事故。

试验前根据被试品的电容参数，选择对应档位的补偿电感接入回路，避免电容电流过大导致装置输出过载，损坏内部功率器件。

每次试验前确认过压、过流、闪络保护参数设置合理，严禁将保护阈值设置远大于试验标准要求，避免试品击穿时装置无法及时触发保护，扩大试验事故。

每年送有资质的计量机构完成输出电压、频率、电流参数的校准，保证测量结果符合量值溯源要求。

设备长期闲置时，放置在干燥通风的环境中，每3个月通电运行1小时，避免内部精密电路受潮锈蚀。
