接触电阻测试仪使用说明书

一、产品概述

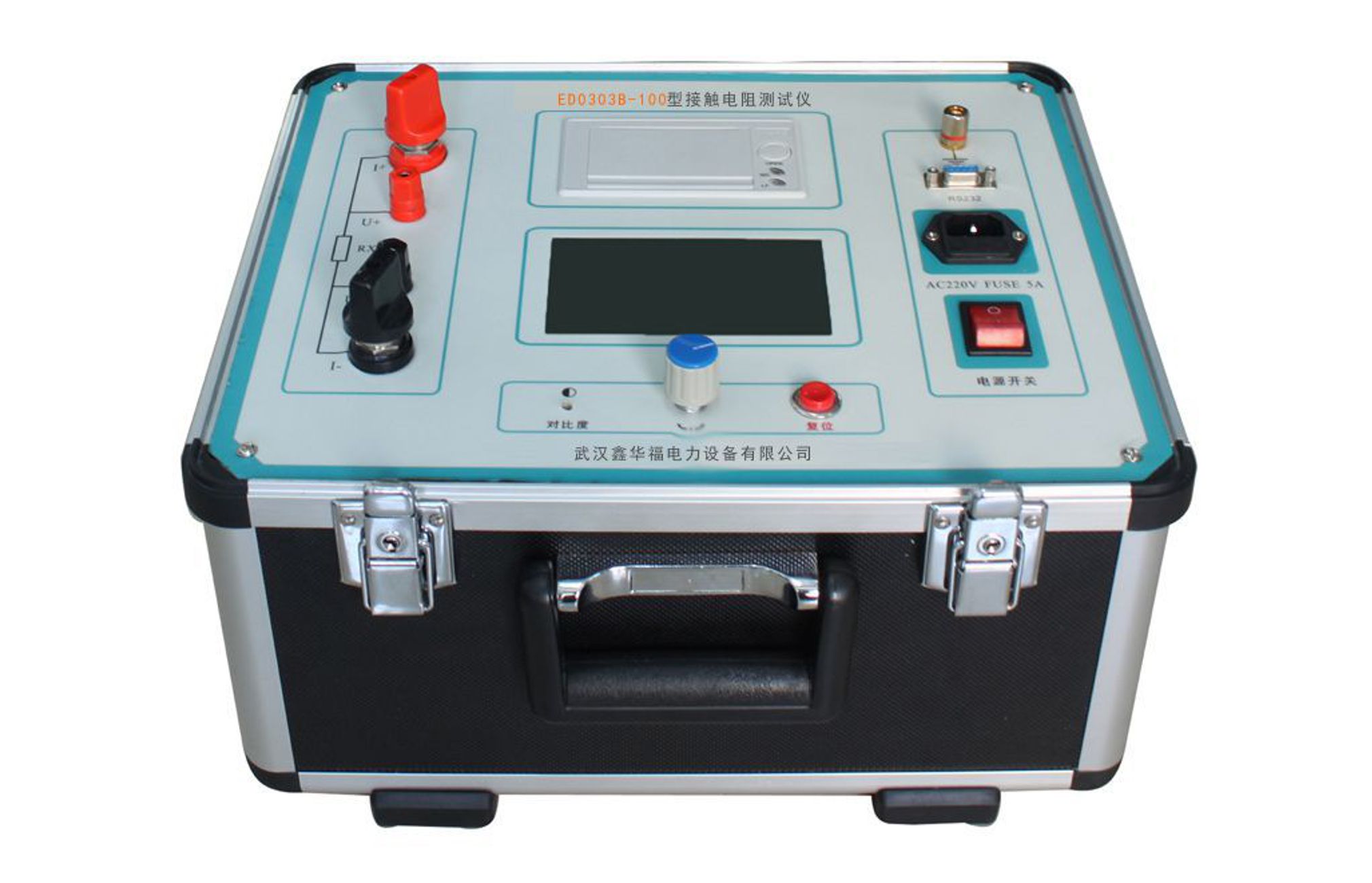

接触电阻测试仪是专门用于测量高压开关、断路器、变压器等电力设备接触电阻、回路电阻的专用测试设备，采用行业标准四线制测量法：向被测体两端输出稳定直流电流，精准测量电流流过被测体产生的压降，通过欧姆定律计算得到被测体的直流电阻值。设备核心硬件由高精度恒流源、低噪声前置放大器、高速A/D转换器、高清显示指示装置组成，完全满足电力设备交接、预防性试验中的回路电阻测试标准要求。

二、核心功能与特点

软硬件协同优化设计：搭载高精密电子线路与高性能单片机，实现测量速度快、数值稳定、重复测量一致性好的核心性能优势。

双参数实时显示：测试过程中同步实时展示当前回路电阻值、输出电流值，试验人员可直观掌握测试全流程状态。

符合检定规程要求：输出电流持续时间可达1分钟以上，完全满足JJG 1052-2009回路电阻检定规程的强制要求。

高精度恒流输出：内置50A/100A开关式高精度恒流电源，无需人工手动调节电流，测试过程快速且数值精准。

全流程数据管理：支持测试数据本地存储、实时查阅、现场打印，配套RS232串行通讯接口，可将数据上传至电脑完成无纸化归档管理。

友好人机交互：采用大屏幕全汉字液晶显示，全中文菜单式操作，界面信息一目了然，零基础试验人员经简单培训即可上手操作。

便捷打印设计：内置高速热敏式微型打印机，更换打印纸无需复杂操作，现场可快速输出完整试验报告。

容错接线功能：支持电压正负极、电流正负极互换接线测量，避免现场接反线导致测试失败，大幅降低现场操作失误概率。

三、核心技术参数

测量范围与持续时长：

50A档位：0~40mΩ，最大连续测试时长300s

100A档位：0~20mΩ，最大连续测试时长120s

测量精度：优于0.5级

最高分辨率：0.1μΩ（高精度款可达0.01μΩ）

工作方式：支持长时间连续测量

显示方式：全中文液晶显示

通讯接口：标准RS232串行口

打印方式：内置高速热敏打印

允许使用环境：

环境温度：-10℃~50℃

相对湿度：＜90%RH（25℃无凝露）

海拔高度：≤1500米

电源参数：AC220V 50Hz±1Hz

整机最大消耗功率：≤500W

设备外形尺寸：320mm×250mm×240mm

整机重量：7.5Kg

四、标准化操作流程

连接设备电源线，将仪器的保护接地端可靠接入试验专用接地网，保证设备接地安全。

按照红对红、绿对绿的颜色对应规则，将专用粗电流测试线拧紧连接至仪器对应的I+、I-接线柱，将专用细电压线插入仪器的V+、V-插座内，最后将电流、电压侧的四把夹钳分别牢固夹持在被试品的两个测试端上，保证接触部位无氧化层、接触电阻极小。

接通仪器电源开机，待设备完成自检进入主菜单后，按“电流键”选择所需的测试电流档位（50A/100A），按下“确认键”锁定选定的电流档位，再按“返回键”进入待测量状态。

确认所有接线无误后，按下“测量键”启动测试，仪器自动输出恒流电流，待数值完全稳定后直接读取显示屏上的回路电阻测量结果。

测试完成后，先退出测量界面，确认仪器停止输出电流后，再关闭仪器电源，拆除测试夹钳与接线，完成本次试验作业。

五、安全操作与日常维护注意事项

测试前必须确认被试设备完全处于断电状态，所有对外连接全部断开，严禁在设备带电状态下开展测试作业。

测试夹钳的接触部位要定期打磨清洁，去除表面氧化层，避免接触不良引入额外测量误差，导致测试结果偏大误判设备不合格。

严禁长时间在100A满电流档位下连续测试，避免仪器内部功率器件过热损坏，影响设备使用寿命。

每年送有资质的计量机构完成电阻测量精度的校准，保证测量结果符合量值溯源要求。

设备长期闲置时，放置在干燥通风的环境中，每3个月通电运行1小时，避免内部精密电路受潮锈蚀。
