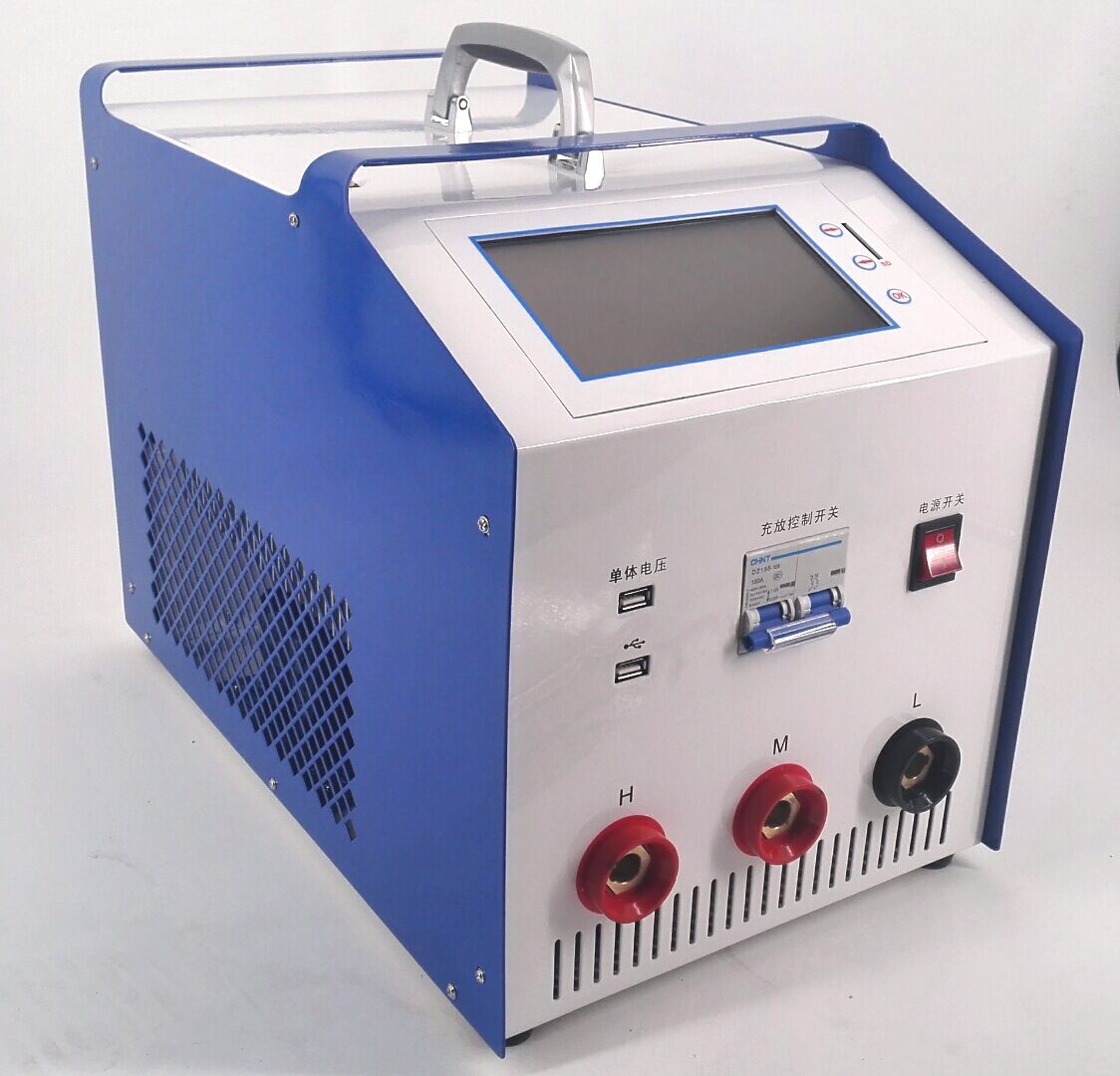

智能便携式充电机使用说明书

一、产品综述

本款智能型蓄电池充电测试仪是集充电、放电、活化、在线监测四大核心功能于一体的一机多用型维护设备，可大幅降低企业蓄电池维护的设备采购成本，减少运维人员的重复劳动强度，为蓄电池组与UPS电源的全生命周期性能检测提供全面科学的技术手段。设备采用高功率密度设计，在保证大功率输出的前提下大幅缩小体积、减轻整机重量，搭配友好人性化的全触摸人机交互界面，极大降低了蓄电池日常测试维护的工作量，是蓄电池运维工作的专业辅助工具。使用前请完整阅读本说明书，严格按规范操作，避免因使用不当造成设备或蓄电池损坏。

二、核心功能特点

全触摸操作交互：配备7寸高清彩色液晶屏幕，支持触摸笔或手指直接操作，界面信息清晰直观。

双模式数据存储：支持设备内部存储与外部SD卡扩展存储两种方式，用户可根据现场需求自主选择，方便测试数据导出归档。

多重安全防护：内置过压、过流、过热全维度保护机制，测试过程中出现异常可自动触发保护停机，避免损伤蓄电池与仪器本身。

全时段在线监测：可在电池组处于在线放电、均充、浮充的运行状态下，实时采集监测整组电压、单节电池电压、整组充放电电流、整组充放容量、累计监测时间等核心参数，无需脱离系统即可完成运行状态下的性能巡检。

智能恒流/恒功率放电：电池组脱离系统后可通过内置智能假负载完成恒流或恒功率放电，也可与用户运行设备并接完成在线恒流放电。用户提前设定放电电流、放电时间、放电容量、整组终止保护电压、单体终止保护电压等参数后，仪器自动执行放电流程，过程中可随时修改放电参数；当达到预设的终止电压、终止容量、终止时间，或单体电池电压低于保护阈值、人为手动终止时，设备自动停止放电，单体电压终止条件还可设置为仅报警不终止，适配特殊测试场景。

曲线化自动充电：严格遵循铅酸蓄电池充电特性曲线设计，采用“恒流充电→均充稳压定压减流→自动判别切换涓流浮充”的三段式充电模式，具备充电速度快、充电还原效率高、无需人工值守、长时间充电无过充风险的优势，可有效保障蓄电池的使用寿命。用户设定均充电压、浮充电压、单节电压上限、充电电流、充电时间、充入容量等参数后，仪器自动执行充电流程，过程中可随时修改充电参数，达到预设充电时间、充入容量阈值、模块异常或人为操作时自动停止充电。

全自动放充电活化：电池组脱离系统后，设置好放电、充电参数启动测试，仪器自动完成放电流程后无缝切换至充电流程，全程无需人工干预，完成落后蓄电池的深度活化修复。

选配容量快测功能：电池组脱离系统后通过智能假负载短时放电，仅需3~20分钟即可快速测出每一节电池的实际容量、内阻，自动判定电池性能状态为正常、落后或劣化，大幅缩短传统容量测试的耗时。

配套上位机管理软件：功能强大界面友好，支持测试数据管理、打印、多维度分析、报表统计，可自动生成标准化测试报告，实现蓄电池维护数据的无纸化归档管理。

一体化高可靠设计：采用监控部分与功率部分一体化结构，功率部分选用新型高效率器件，整机效率≥92%，功率因数≥0.9，每一步操作都配有简体中文提示，零基础运维人员经简单培训即可上手操作。

三、核心技术指标

环境适应性参数：

工作温度范围：-20℃~55℃

贮存温度范围：-45℃~70℃

相对湿度：≤90%RH（40℃±2℃，无凝露）

大气压力：70kPa~106kPa

整机物理参数：外形尺寸500×450×350mm，整机重量30kg

供电电源：主机控制回路采用AC220V±10% 50Hz单相交流供电，充电模块采用AC380V 50Hz三相交流供电

适配电池规格：适配铅酸蓄电池，支持24V、48V、110V、220V多种标称电压电池组（具体以用户采购的电压等级为准）

输出参数范围：充电电流5A~150A，放电电流5A~150A（具体以用户采购的电流等级为准）；恒流放电电压覆盖9~28V、40V~56V、84~135V、96~270V全区间（具体以用户采购的电压等级为准）

控制精度：稳压总精度1%，稳流总精度1%

单体电压采集：支持2V、6V、12V三种单体电池类型，2V/6V电池分辨率0.001V，12V电池分辨率0.01V

可靠性与安全指标：整机效率≥92%，功率因数≥0.9；绝缘强度满足输入对外壳和对输出≥AC1500V，输出对外壳≥AC500V；平均无故障工作时间（MTBF）≥50000h；过热关机温度阈值80℃~85℃

显示方式：7寸高亮度彩色大屏幕LCD

四、标准化测试操作步骤

1. 在线监测测试

第一步：按规范连接单体电压采集器，将所有采集探头对应接至每一节单体电池的正负极。

第二步：将整组电压测试线牢固连接到电池组的总正、总负两端。

第三步：插入AC220V控制电源，主机开机完成自检。

第四步：进入在线监测参数设置界面，设置好对应电池组的标称电压、单体电池类型、采样间隔等参数。

第五步：确认所有设置无误后点击“确定”，启动实时在线监测。

2. 放电测试

第一步：连接单体电压采集器，将所有采集探头对应接至每一节单体电池的正负极。

第二步：将仪器面板上的放电开关拨至“分”的位置，防止放电电缆接反损坏仪器，设备自带反接告警提示功能。

第三步：将放电线一端连接至主机放电端口，另一端红正黑负对应连接到电池组总正、总负两端。

第四步：将整组电压测试线连接到电池组总正、总负两端。

第五步：插入AC220V控制电源，主机开机完成自检。

第六步：进入放电参数设置界面，设置放电电流、放电时间、放电容量、整组终止电压、单体终止电压等参数。

第七步：确认所有接线无误后，将放电开关拨至“合”的位置。

第八步：点击“确定”，启动自动放电测试。

3. 充电测试

第一步：连接单体电压采集器，将所有采集探头对应接至每一节单体电池的正负极。

第二步：将仪器面板上的放电开关拨至“分”的位置，防止接线反接损坏仪器。

第三步：将放电线一端连接至主机端口，另一端红正黑负对应连接到电池组总正、总负两端。

第四步：将整组电压测试线连接到电池组总正、总负两端。

第五步：主机接入AC380V充电电源，合上外部交流接触器开关。

第六步：插入AC220V控制电源，主机开机完成自检。

第七步：进入充电参数设置界面，设置均充电压、浮充电压、充电电流、充电时间、充入容量等参数。

第八步：确认所有接线与电源连接无误后，将放电开关拨至“合”的位置。

第九步：点击“确定”，启动自动充电流程。

4. 放充电及活化测试

第一步：连接单体电压采集器，将所有采集探头对应接至每一节单体电池的正负极。

第二步：将仪器面板上的放电开关拨至“分”的位置，防止接线反接损坏仪器。

第三步：将放电线一端连接至主机端口，另一端红正黑负对应连接到电池组总正、总负两端。

第四步：将整组电压测试线连接到电池组总正、总负两端。

第五步：主机接入AC380V充电电源，合上外部交流接触器开关。

第六步：插入AC220V控制电源，主机开机完成自检。

第七步：进入放充电活化参数设置界面，依次设置放电阶段参数与充电阶段参数。

第八步：确认所有设置无误后，将放电开关拨至“合”的位置。

第九步：点击“确定”，启动全自动放充电活化流程。

5. 容量快测（选配功能）

第一步：连接单体电压采集器，将所有采集探头对应接至每一节单体电池的正负极。

第二步：将仪器面板上的放电开关拨至“分”的位置，防止接线反接损坏仪器。

第三步：将放电线一端连接至主机放电端口，另一端红正黑负对应连接到电池组总正、总负两端。

第四步：将整组电压测试线连接到电池组总正、总负两端。

第五步：插入AC220V控制电源，主机开机完成自检。

第六步：进入容量快测参数设置界面，设置对应电池组的标称容量、单体电池类型等参数。

第七步：确认所有接线无误后，将放电开关拨至“合”的位置。

第八步：点击“确定”，启动快速容量测试。

五、安全操作与日常维护注意事项

测试前必须确认所有接线牢固无松动，正负极对应准确，严禁带载状态下插拔大电流放电电缆，防止产生电弧灼伤人员。

设备运行过程中，严禁覆盖仪器的散热通风口，避免内部功率器件过热触发保护甚至损坏。

每年送有资质的计量机构完成电流、电压参数的校准，保证测量结果符合量值溯源要求。

长期闲置时，放置在干燥通风的环境中，每3个月通电运行1小时，避免内部精密电路受潮锈蚀。
