变比整检装置计量检定标准化作业指导书

一、设备基本信息

本装置是专门用于检定0.1级及以下变压器变比测试仪变比精度、分辨率的标准计量器具，同时可完成变比组别测试仪的常规12种组别、特殊Z形组别的测试精度与组别逻辑正确性检定，是电力计量领域实现变比类测试设备量值传递的核心标准装置。

二、原理结构说明

装置采用高精度三相标准PT架构设计：

- A、B、C为三相输入端子，用于连接被试变比测试仪的一次侧输出端

- a、b、c为三相输出端子，用于连接被试变比测试仪的二次侧采集端

- 功能选择开关支持4种独立检定功能切换，切换后装置仅输出对应功能的标准信号

- 组别选择开关依托内置三相标准PT，可实现不同变压器接线组别的模拟输出，同时覆盖Z形组别模拟

- X、Y、Z、x、y、z、a'、b'、c'、x'、y'、z'为装置自校专用端子，仅用于本装置年度计量校准时检定内部标准变比PT和标准三相PT的准确度，日常检定作业中严禁将这些端子相互短接，避免内部标准回路损坏。

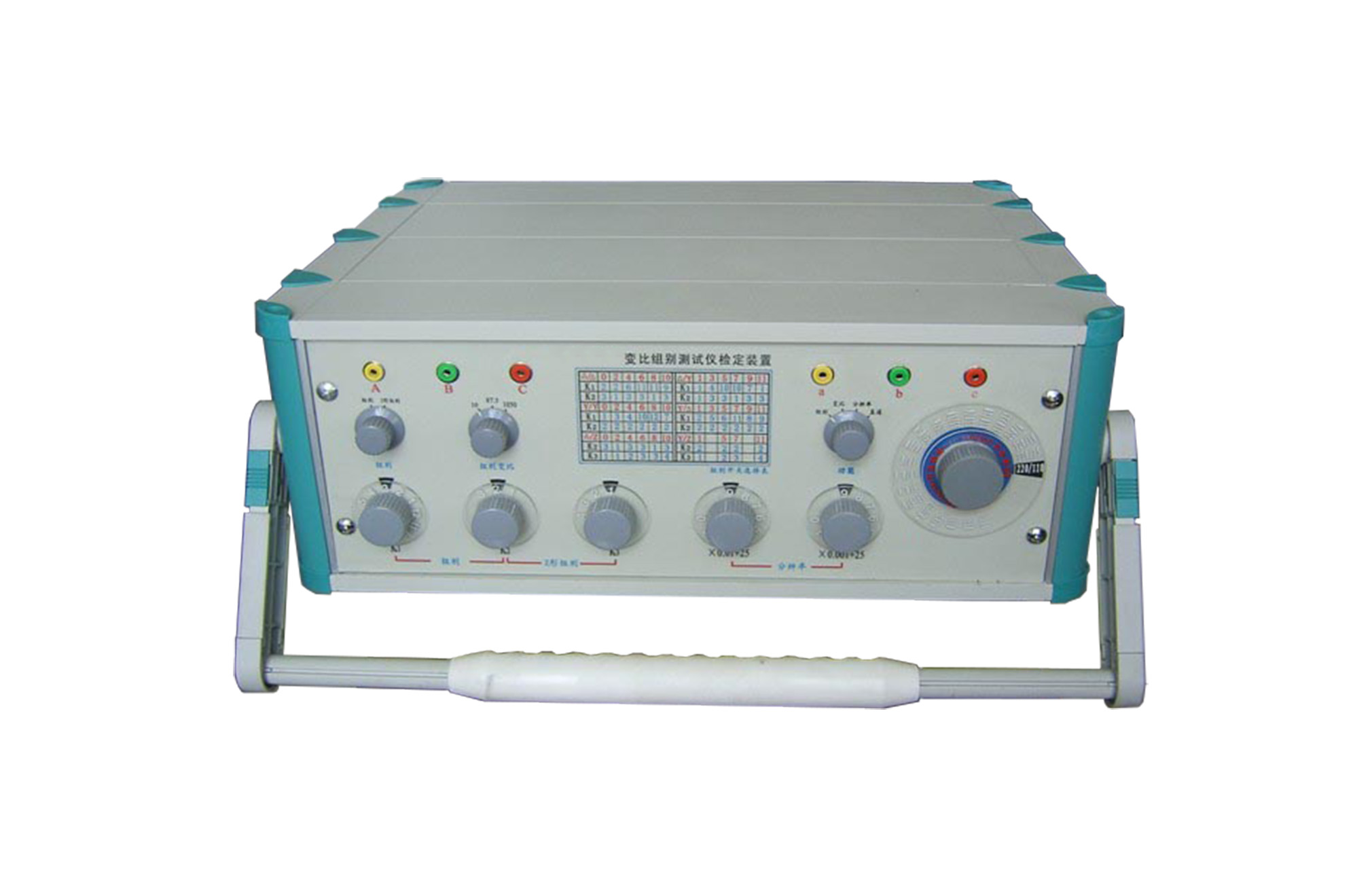

三、面板操作指引

1. 日常检定作业仅需将A、B、C、a、b、c四个端子与被试变比组别测试仪的同名端子对应连接，确认接线紧固无虚接，其余自校端子保持悬空状态即可。

2. 功能选择开关共设置4个独立档位，切换至某一档位后，装置仅能执行该档位对应的检定项目，不会输出其他功能的标准信号。

3. K1、K2为常规12种组别选择开关，K2、K3为Z形组别选择开关，操作时必须严格对照面板印刷的《组别开关选择表》中K1、K2、K3的对应数值，精准设置目标组别状态，避免组别设置错误导致检定结果误判。

4. 分辨率选择开关支持小数点后两位数、三位数两种模式切换，开展分辨率测试时，装置输出的变比整数部分固定为25，小数部分为标准值与倍率的乘积，两部分小数可相互叠加，用于统一校验被试设备的分辨率响应能力。

四、核心性能指标

1. 变比测试功能

内置20个预置标准变比值：220/110、220/35、220/10、220/6、110/35、110/10、110/6、35/10、35/6、35/0.4、10/10、10/6、10/0.4、6/0.4、27.5/0.4、27.5/6、24/6、110、550、1100，对应UAB/Uab的标准值选择。 该模式下UAB额定电压为400V，装置可在额定电压的20%\~120%范围内稳定工作，二次电压Uab可承载≥100kΩ负载，要求被试变比测试仪二次输入阻抗≥100kΩ，此工况下装置标准变比值误差≤0.02%，完全满足0.1级及以下被试设备的检定精度要求。

2. 分辨率测试功能

功能切换至“分辨率”档位时，装置可预置25.001\~25.099共99个连续变比值，用于校验被试变比测试仪的显示分辨率。该模式下对装置自身误差不作强制要求，合格判定标准为：被试设备的显示值需随装置输出分辨率的增减产生同步明显变化，无跳数、漏数现象即为合格。

3. 常规组别测试功能

装置通过内置标准三相PT，可模拟一次星/二次星、一次星/二次三角、一次三角/二次星、一次三角/二次三角四种接线方式，完整覆盖12种常规变压器组别，支持25（10/0.4）、87.5（35/0.4）、1050三种标准变比值切换，该模式下标准三相PT的各单相误差全部≤0.1%，保障组别测试的精度可靠性。

4. Z形组别测试功能

支持模拟10组Z形组别，覆盖△/Z和Y/Z两类特殊Z形接线场景，其余性能指标与常规组别测试功能完全一致，可完成特殊Z形接线变压器的变比组别测试仪检定。

5. 直通测试功能

将被试变比测试仪的一次电压UAB直接连通至二次端a、b端，实现UAB=Uab的1/1自校场景，可快速核查被试设备的基础系统误差。注意该功能仅适用于支持直通测试的变比测试仪，严禁在不具备直通保护的被试设备上使用，避免高压串入损坏设备。

五、标准化检定操作流程

1. 接线核查：将装置的A、B、C和a、b、c端钮与被试变比组别测试仪的同名端对应连接，确认所有接线紧固无松动，检查所有自校专用端子无短接、无触碰，确认被试设备二次输入阻抗≥100kΩ，满足负载适配要求。

2. 变比精度检定：将功能选择开关切换至“变比”档位，对20个预置标准变比值逐一开展测试，记录被试设备的显示变比值，通过公式计算每个变比点的相对误差： 变比相对误差=（显示变比值-装置标称标准变比值）/装置标称标准变比值 × 100% 所有变比点误差均满足被试设备的准确度等级要求，即可判定变比精度项目合格。

3. 常规组别检定：功能切换至“组别”档位，将组别变比开关置于“25”档位，对照《组别开关选择表》依次调整K1、K2的位置，将被试设备切换至“测组别”模式，确认被试设备显示的组别与装置设置的组别完全一致；之后将组别变比开关分别切换至“87.5”和“1050”档位，重复上述组别测试操作，完成全变比下的12种常规组别校验。

4. Z形组别检定：保持功能开关处于“组别”档位，切换至“Z形组别”子档位，对照《组别开关选择表》的△/Z或Y/Z参数，调整K2、K3至对应位置，依次在25、87.5、1050三个变比值下完成全部10组Z形组别测试，确认被试设备可正确识别所有Z形组别。

5. 分辨率检定：功能切换至“分辨率”档位，先将两个分辨率开关全部置“0”，将被试设备切换至测变比模式，记录此时被试设备的变比显示值小数部分（整数部分应为25）；逐档调节分辨率开关的数值，确认被试设备显示的变比值小数部分，随装置输出同步叠加分辨率开关的标称值，无跳变、无遗漏即为分辨率项目合格。

6. 直通自校测试：确认被试设备支持直通测试功能后，将功能选择开关置于“直通”状态，此时被试设备的变比显示值理论值应为1.0000，若显示值偏差超出被试设备的允许误差范围，即可判定被试设备存在基础系统误差。

7. 灵活抽测：可根据被试设备的检定需求，针对性选择对应测试项目，无需完成全部20个变比点的全检，适配不同等级设备的周期检定要求。

六、安全与期间核查要求

1. 装置需放置在无强电磁干扰、无腐蚀性气体的恒温恒湿计量室内使用，避免内部标准PT受潮导致精度偏移。

2. 每年需送具备资质的计量机构开展量值溯源校准，通过预留自校端子完成内部标准变比PT的准确度核查，保障装置的标准量值准确可靠。

3. 非授权检定人员严禁触碰X、Y、Z等自校专用端子，严禁对这些端子进行短接操作，防止内部标准回路损坏。

4. 直通测试前必须查阅被试变比测试仪的说明书，确认设备支持直通测试功能，严禁对不具备直通保护的设备使用该功能，避免高压串入烧毁被试设备。

5. 每季度开展一次装置期间核查，选取3个典型变比点与1个典型组别开展复现性测试，确认装置性能稳定无漂移。
