微量水分测定仪标准化操作与维护规程

一、产品概述

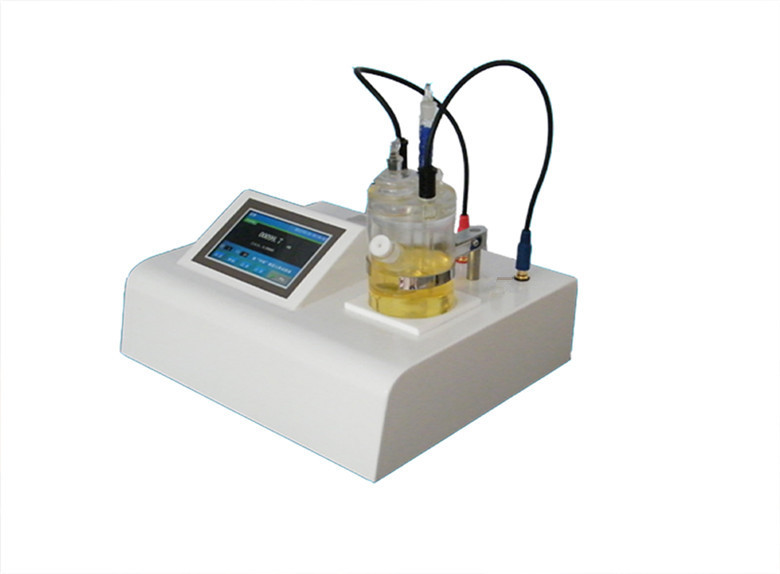

卡尔-菲休库伦滴定法是当前全球公认的微量水分测定最可靠的方法，本款微量水分测定仪正是基于该方法研发的高精度检测设备。仪器采用先进的自动控制电路，以32位嵌入式微处理器作为主控核心，搭载迷你型专用操作系统，整机运行更稳定可靠，操作门槛大幅降低。凭借分析速度快、操作简便、测量精度高、自动化程度强的核心优势，广泛应用于石油、化工、电力、铁路、农药、医药、环保等多个行业的微量水分精准检测场景。

核心仪器特点

以32位嵌入式微处理器作为主控核心，嵌入迷你型专用操作系统，整机运算响应速度快，系统运行故障率极低。

采用恒压检测架构，测量精度高、测定速度快，全程运行稳定可靠。

搭载工业级彩色触摸屏，搭配全数字触控键盘，操作逻辑直观简单，数据计算设置便捷高效。

内置4种专用计算公式，可覆盖不同行业、不同形态样品的水分计算需求，无需手动换算。

配备微型热敏打印机，打印的检测记录自动附带时间戳，历史数据溯源查找更方便。

采用符合人体工学的全新一体化外形设计，机身布局合理，实验室摆放与操作舒适度更高。

搭载创新优化的专用操作软件，触控响应流畅，交互体验远优于传统按键式同类设备。

二、核心工作原理

仪器的核心检测逻辑完全基于卡尔-菲休经典化学反应，总反应过程分为两步：

text

I₂ + SO₂ + 3C₅H₅N + H₂O —→ 2C₅H₅N•HI + C₅H₅N•SO₃

C₅H₅N•SO₃ + CH₃OH —→ C₅H₅N•HSO₄CH₃

仪器所用的卡尔-菲休电解液由占优势的碘、充有二氧化硫的吡啶、甲醇等成分混合配制而成。检测过程中通过电解在阳极上生成碘，生成的碘的物质的量严格遵循法拉第定律，与电解消耗的电荷量呈正比例关系，电解反应式为：

text

2I¯ + 2e —→ I₂

从总反应式可以看出，参与反应的碘的摩尔数与样品中水分的摩尔数完全相等。将待测样品注入电解液后，样品中的水分立刻与电解生成的碘发生反应，仪器实时追踪反应过程中碘的消耗量，而碘的消耗量可通过电解生成等量碘所消耗的电荷量精准计算，最终直接在显示屏上输出被测样品中的绝对水分含量。

本仪器搭载智能电解电流自动控制系统，电解电流大小可根据样品中的水分含量自动动态调整，最大电解电流可达400mA。随着电解过程推进，电解液中水分含量逐渐降低，电解速度会按比例自动减小，直到电解终点控制回路触发，这一设计从根源上保障了分析过程的高精度、高灵敏度和高检测速度。同时针对空气中侵入水分、电解池吸潮产生的空白电流干扰，仪器内置空白电流寄存功能，可自动扣除背景空白，最终显示屏显示的数值即为被测样品中的真实水分含量。

三、电解池标准化装配流程

电解池的清洗、干燥与装配是保障检测精度的核心前置步骤，必须严格按照以下流程操作：

清洗干燥处理‌：将电解池所有玻璃磨口部件全部打开，滴定池本体、干燥管、密封塞、搅拌子可使用纯水、甲醇或丙酮进行清洗；阴极室、测量电极仅可使用甲醇或丙酮清洗，绝对不能用水冲洗，否则会造成严重的测量误差。清洗完成后将所有部件放入60℃左右的烘箱中烘干4小时，取出后在干燥环境下自然冷却至室温。全新的电解池和配套电极一般出厂已完成洁净处理，无需清洗可直接装配使用。

基础部件预装‌：将变色硅胶装入干燥管内，注意不要将硅胶粉末倒入干燥管气道中；在进样旋塞内装入硅橡胶垫，旋紧紧固螺柱；将搅拌子小心放入电解池本体内部；分别在阴极室、测量电极、干燥管、进样旋塞、密封塞的玻璃磨口处，均匀涂抹一薄层真空脂，除两个备用磨塞暂不安装外，其余部件全部安装到对应位置，轻轻转动部件使磨口密封均匀无间隙。

电解液加注‌：在通风橱内操作，使用干燥后的漏斗通过未装磨塞的磨口向阳极室注入100-120mL电解液，再通过阴极室的磨口向阴极室注入电解液，调整两侧液面高度，使阴、阳极室的液面基本保持同一水平。加注完成后将干燥管、密封塞全部安装到位，轻轻转动确认密封良好。

整机固定接线‌：将固定轴拧紧在主机对应的安装孔上，把配套夹子安装在固定轴上；将电解池平稳放置在主机的电解池座上，最后分别将测量电极插头、阴极室的电解电极插头，对应插入主机后面板的测量插座、电解插座中。

四、仪器基础使用操作说明

试剂调整与空白电流清除

将主机后面板的电源插头接入AC220V交流电源，按下电源开关，仪器液晶屏点亮并自动显示开机主界面，按下“测定”键即可进入测定工作界面：

试剂状态调整‌：通过“∧”“∨”按键调整搅拌器的搅拌速度，使阳极室内的电解液形成均匀漩涡，注意电解液不能溅到电解池内壁上。如果仪器状态显示“过碘”并提示“请注入适量纯水”，使用50μL进样器抽取20-50μL纯水（新试剂所需注水量根据试剂状态调整），通过进样旋塞缓慢注入电解液中，试剂颜色会从深褐色逐渐变为浅黄色，直到仪器状态切换为“过水”，此时显示屏开始自动计数。取出进样器后等待仪器自动调整平衡，直到状态显示为“正常”，即完成试剂的预调整。

空白电流清除‌：如果电解数值偏高、测量数值波动不稳定，说明滴定池内壁附着有残留水分。此时按下返回键回到开机界面，取下滴定池缓慢倾斜旋转，让池壁上的残留水分被电解液充分吸收，之后将电解池放回原位，再次按下测定键进入测定界面继续电解。该操作可反复进行数次，直到电解数值降低到较低水平且测量信号稳定，即可开始正式试验。

如果经过上述操作后空白电流仍然无法降低，大概率是大气中的水分侵入滴定池，或是阴极室的陶瓷滤板吸附了水分。此时需要逐一检查滴定池磨口结合面的密封情况、干燥管内硅胶是否失效、进样旋塞的硅橡胶垫进样孔是否过大、阴极室的清洗干燥是否彻底，对应处理完成后重复上述操作即可将空白电流控制在合格范围。

空白电流的大小直接影响低水分样品的检测精度，常规检测场景下仪器状态提示“正常”即可开展测定；如果对测量精度有特殊要求，或是被测样品本身含水量极低，需要将电解数值调整到尽可能低且长时间保持稳定，才能保障低含量样品的检测数据准确可靠。

仪器标定操作

当仪器状态显示正常且电解数值长时间稳定后，使用纯水对仪器进行标定，确认检测系统精度合格：

使用0.5μL微量注射器抽取0.1μL纯水，完成注样准备。

按下“开始”键，仪器状态从“正常”切换为“测量”模式。

将微量注射器针尖通过进样旋塞插入电解液液面以下，注意针尖不能触碰池壁或电极，将0.1μL纯水全部注入阳极室电解液中，滴定过程自动启动。

仪器蜂鸣器发出提示音，状态从“测量”变回“正常”，说明滴定到达终点，此时显示屏显示的含水量数值应在100μg±10μg范围内，连续标定2-3次，所有结果都在误差范围内，即可判定仪器标定合格，可开展正式样品测定。

测定界面各区域功能清晰明确：左上角为状态提示区，包含开路、过碘、过水、正常、测量5种状态；界面上部中间为电解增益设置区，增益档位1-3可调，根据不同试剂选择适配档位，常规场景默认使用档位2；右上角为实时日期时间；界面正中显示绝对含水量数值，下方显示自动计算的含水率；左下角“DJ”为电解速度指示，单位为μg/S，“CL”为测量指示，试剂中水分含量越高该数值越大；右下角为操作提示信息，提示信息左侧数字为搅拌速度指示，共0-7档可按需选择。测定界面下按“开始”键启动新的样品测试，按“记录”键进入记录查询界面，按“参数”键进入参数设置界面，按“返回”键回到开机主界面。

参数设置操作

在测定界面按下“参数”键即可进入参数设置界面：

勾选“样品质量”选项，仪器将根据输入的样品质量自动计算含水率；不勾选该选项，仪器将根据输入的样品体积和样品密度自动计算含水率。

点击需要修改的参数数字，输入区光标会自动闪烁，点击右侧数字键盘输入对应数值，点击退格键“←”可删除当前输入的数字重新修改。

含水率单位支持mg/L、%、PPM三种选项，可根据检测需求直接点选切换。

设置完成后按下“确定”键保存当前所有参数。

即使样品测试已经完成，也可重新进入参数设置界面修改对应参数，修改后连续按两次确定键，仪器会按照新的参数重新计算检测数据并自动保存到记录中，测试前后都可灵活调整计算参数，数据处理非常便捷。设置完成后按“返回”键即可回到测定界面。

记录查询操作

在开机主界面和测定界面按下“记录”键，都可直接进入历史记录查询界面：

按下“打印”键可直接打印当前显示的历史检测数据。

按下“＜”“＞”方向键可前后翻页，快速查询不同编号的历史检测记录。

按下“删除”键可删除当前页面显示的单条记录。

按下“返回”键即可退回到上一级操作界面。

系统设置操作

在开机主界面按下“设置”键进入系统设置界面：

“自动打印”选项点选为“开”，每次样品测试结束后仪器会自动打印检测数据；点选为“关”，测试结束后不会自动打印。

“按键声音”选项点选为“开”，点击所有按键时都会发出提示音；点选为“关”，按键操作无提示音。

点击日期和时间数字，输入区光标闪烁后，通过右侧数字键盘输入当前正确的日期和时间，点击退格键可删除错误数字重新输入。

所有系统设置完成后按下“确定”键保存配置，按“返回”键回到开机主界面。

五、不同形态样品的标准化测定流程

正式开展样品测定前，必须先确认三个前提条件：仪器处于测定界面、电解电流长时间稳定、搅拌速度设置合适，三个条件全部满足才可进样检测。

液体样品水分测定

根据被测样品的预估含水量，选择合适容量的注射器，常规场景使用1mL带针头注射器即可，用被测样品反复冲洗注射器2-3次，抽取足量待测样品完成注样准备。

按下“开始”键，显示屏的含水量数值自动清零。

将注射器针尖通过进样旋塞插入阳极室电解液液面以下，避免针尖触碰池壁或电极，将全部样品注入电解液中，滴定过程自动启动。测定到达终点后蜂鸣器发出提示音，仪器状态变回“正常”，显示屏显示的数值即为样品中的绝对含水量（单位μg），含水率数值同步显示在含水量下方。

操作注意事项：测定过程中误触“开始”键会干扰正常测定流程，无法得到准确数据，需等待仪器回到“正常”状态、空白电流稳定后重新测定；进样量过少或是注射器内无样品注入，会导致无法检测出水分，需重新取样进样。

固体样品水分测定

粉末、颗粒、块状固体样品都可检测，大块状样品需提前破碎成小颗粒；对于难以直接溶于电解液的样品，必须搭配适配的水蒸发器连接到滴定池进样口，根据样品类型选择对应接头和取样方法：

将固体专用进样器清洗干净并充分干燥，准确称量进样器的空重并记录。

取下固体进样器的盖子，装入待测样品后立刻盖紧密封，避免空气中的水分侵入样品。

再次称量装有样品的进样器总重量，总重量减去进样器空重，即可得到准确的待测样品质量。

按下“开始”键，显示屏数字清零。

取下滴定池的进样旋塞和固体进样器的盖子，将进样器从样品注入口插入阳极室，此时显示屏数字开始计数，说明插入过程中少量空气中的水分侵入了阳极室，等待仪器自动滴定到达终点，让侵入的水分被电解液完全吸收。

再次按下“开始”键将显示屏数字清零，将固体进样器旋转180度，让所有样品全部落入电解液中，注意样品不能触碰池壁和电极，等待滴定到达终点后，取出固体进样器，重新装回进样旋塞即可完成检测。固体样品的后续数据计算逻辑与液体样品完全一致。

气体样品水分测定

搭配本仪器配套的专用气体进样器，即可完成气体样品的水分测定，气体进样器的详细操作可参考其配套说明书。测定气体样品时，阳极室需注入约150mL电解液，保障气体中的微量水分被电解液充分吸收；检测过程中气体流量必须稳定控制在100mL/min；如果长时间检测后阳极室电解液明显减少，需补充约20mL乙二醇维持电解液体积稳定。

六、日常维护与故障排查要点

每次试验结束后，长时间不使用仪器时，需将电解液从电解池中导出，密封避光保存，电解池清洗干燥后放入干燥柜存放，避免残留电解液腐蚀玻璃部件。

定期检查干燥管内的变色硅胶，硅胶由蓝色变为粉红色时必须立刻更换，避免空气中的水分大量侵入电解池。

测量电极、电解电极表面出现污渍时，可使用甲醇轻轻擦拭，晾干后再装回电解池，避免电极表面污染导致检测灵敏度下降。

仪器长期闲置后重新启用，需提前开机预热30分钟，让电路系统充分稳定后再开展试剂调整与标定操作。
