断路器终检台标准化操作使用说明书

一、产品概述

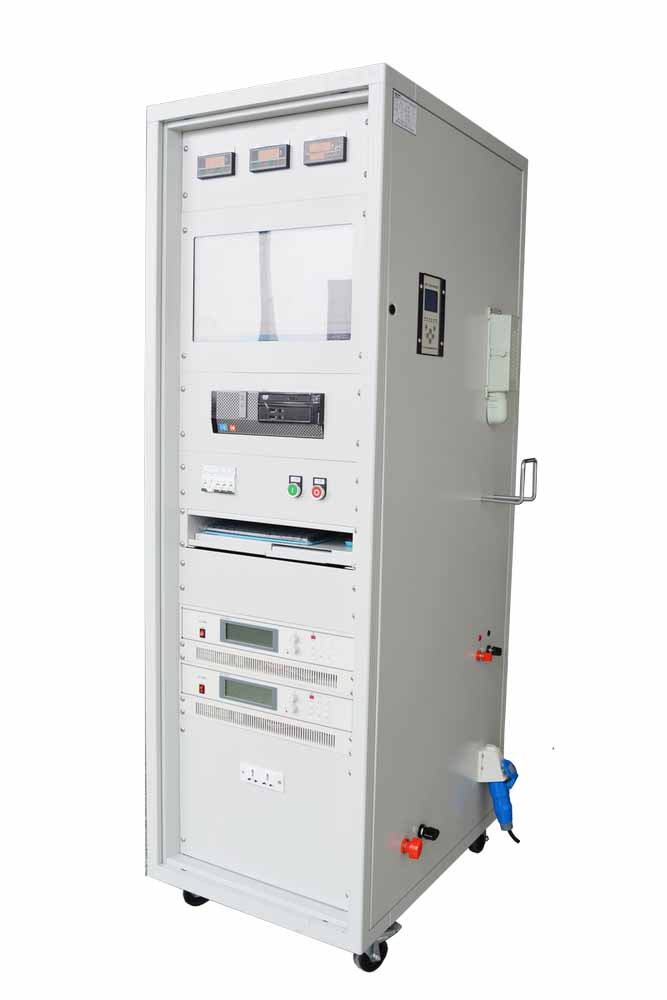

断路器终检台是高压开关生产制造环节的核心专用检测设备，集成断路器机械特性全参数测试、回路电阻测试、互感器变比与极性测试等多功能于一体，可配合配套工装完成SF6开关、GIS组合电器、真空开关、油开关、负荷开关等多类型高压开关的出厂终检全流程作业，是保障断路器出厂性能达标、杜绝不合格产品流入市场的关键检测平台。

该设备既可以完成断路器的机械特性全参数校验，也能覆盖负荷开关的特性测试需求，适配开关柜上已按出厂要求完成安装的操作机构与开关本体的整体检测，大幅提升断路器出厂终检的自动化、标准化水平。

二、核心产品性能参数

时间类测试

支持12个断口的固有分、合闸时间测量，同步输出同相同期、相间同期参数；可完整记录重合闸全流程的每断口合-分、分-合、分-合-分过程时间，精准输出一分时间、一合时间、二合时间、金短时间、无电流时间值。

弹跳类测试

可采集每断口的合闸弹跳时间、弹跳次数、完整弹跳过程与弹跳波形，同时测量每断口的分闸反弹幅值，完整还原开关动作过程中的触头接触状态。

速度类测试

精准测量刚分、刚合速度，最大速度，自动生成时间-行程特性曲线，直观展示开关动触头的全程运动规律。

行程类测试

自动计算总行程、开距、超行程、过冲行程、反弹幅值等全行程参数，完全匹配断路器出厂校验的行程类指标要求。

电流类测试

完整采集分、合闸线圈的分闸、合闸电流值，同步输出完整的电流波形图，可直观判断操作线圈的动作状态是否正常。

动作电压测试

机内集成DC30～250V/10A数字可调断路器动作电源，可自动完成断路器的低电压动作试验，精准测量断路器的动作电压值，验证操作机构的低电压动作可靠性。

三、核心产品特点

适配性极强，可覆盖国内外生产的所有型号SF6开关、GIS组合电器、真空开关、油开关的机械特性试验需求，兼容多电压等级、多结构类型的高压开关检测。

搭载超强抗干扰硬件设计，在500KV变电站旁路母线带电的强电磁干扰环境下，依然可以稳定开展试验，输出精准测量结果。

配套直线传感器、旋转传感器，采用磁座+万向节固定支架设计，传感器安装操作极为方便简捷，无需复杂调试即可完成固定。

仅需开关完成一次完整动作，即可同步获取断路器机械特性试验的全部数据及对应的波形图谱，大幅提升检测效率。

主机内置大容量存储单元，可完整存储现场试验数据，搭配机内实时时钟，自动为每条试验数据绑定试验日期、时间，方便试验数据存档溯源。

配备大屏幕宽温域直透视背景光液晶显示屏，全中文界面直接显示所有测试数据与波形图谱，液晶对比度支持电子调节且具备断电记忆功能，适配不同光照环境下的读数需求。

全中文菜单操作逻辑，上手门槛低，使用便捷；仪器内置高速热敏打印机，可随时快速打印所有测试数据与波形图谱。

标配RS-232通讯接口，既可以与PC机联机操作，也可将数据直接输出到各类针式、激光或喷墨打印机打印标准化试验报告，实现现场试验全流程计算机化管理。

四、系统组成与配置说明

整套断路器终检台采用模块化设计，核心组成部分如下：

开关机械特性测试仪‌：采用国际知名品牌WEIS SA100 RS型号，广泛适配少油、多油、真空、六氟化硫、石墨触头等多种型号、不同电压等级高压开关的检测，也可兼容低压电器如接触器、继电器的分合闸、同期性测量。测试项目覆盖合分闸平均速度、合分闸最大速度、合分闸瞬时速度、刚分/刚合速度及对应行程、开距、超程，弹跳次数、弹跳时间、弹跳最大幅度，合分闸时间、合分闸同期性等全量参数，测试数据可通过接口实时上传至系统主机。

7寸触摸屏‌：分辨率1024x768，作为系统的人机交互接口，所有设备控制指令输入、设备运行状态信息显示都通过该界面完成，操作直观便捷。

PLC控制单元‌：采用西门子或三菱系列主流PLC，是整个断路器终检台的控制核心，负责完成与触摸屏的数据交互、电源与辅助回路的逻辑控制，同时可通过通讯接口与生产线信息管理系统完成数据交换，对接工厂数字化管理体系。

可调交流电源‌：由0-300VAC 5KVA电动调压器搭配电压采集负反馈控制系统构成，为开关合分闸操作提供稳定的交流操作电源，可支持110V/220V电压等级下的高低电压磨合试验。

可调直流电源‌：由0-300VDC电源搭配PLC-DA精确控制电压解调模块、电压采集负反馈控制系统构成，为开关合分闸操作提供稳定的直流操作电源，可支持24V/48V、110V/220V电压等级下的高低电压磨合试验。

控制回路单元‌：由多种低压电器元件组成，实现PLC系统控制指令的执行、运行状态反馈、异常工况保护等功能，保障整套设备运行安全稳定。

传感器固定支架‌：包含直线传感器固定支架与旋转传感器固定支架，分别用于固定直线传感器、旋转传感器，保证传感器与断路器绝缘拉杆可靠连接且保持同轴直线运动，或与负荷开关主轴固定连接并保持同轴旋转，避免安装偏差引入测量误差。

400A大电流发生器‌：输出规格5V/400A，为回路电阻测试、互感器变比与极性测试提供大电流激励源。

配套传感器套件：包含1个旋转传感器、1个直线传感器，搭配一付磁座+万向节固定支架，适配不同类型开关的行程、速度参数采集需求。

操作电源接口：采用航空插快速插接设计，不同类型开关对应不同的操作机构，系统内置跳线识别模块，可自动判别当前接入的开关类型，无需人工反复切换设置。

五、标准化终检作业操作流程

断路器机械特性测试步骤

将待检测断路器平稳固定在检测工位上，确认安装牢固无松动。

按照开关类型选择对应传感器，通过万向节支架固定好传感器，接好所有断口的测试信号线，确认接线接触可靠。

对于带电动操作元件的断路器，将电动操作机构与断路器终检台的操作连线通过航空插快速插接完成连接；无电动操作元件的负荷开关可跳过该步骤。

在触摸屏界面选择对应测试电源类型，确认界面显示的实际电源输出数值与设置值一致，无异常偏差。

电动操作机构的断路器，选择对应开关类型进入测试界面后，点击电动启动按钮即可自动触发开关动作，完成全流程测试；手动操作的负荷开关，人工依次操作隔离合闸、分闸，接地合闸、分闸，传感器检测到动作信号后自动触发测试启动。

系统自动分析所有测试数据，判定参数是否符合出厂合格标准，合格则将数据自动存入系统，不合格则提示操作人员对开关进行调试调整。

全部测试完成后，拆下传感器、断口测试线以及终检台的所有外接延长线，将所有配件整齐放置到专用工装架上，完成本次检测。

回路电阻测试步骤

常规逐相测试时，将大电流夹正负端和测试线正负端分别夹在待测导体的两端，共4根测试线，按下回路电阻测试按钮，断路器终检台自动测定电阻值，完成读数与自动记录后自动关闭测试回路，依次完成三相的逐相测试。

采用专用快速测试工装时，手持测试工装接触开关主回路铜排，系统自动判断接触状态，确认接触良好后自动输出大电流完成电阻计算并自动记录结果，每个测试流程完成后系统都会发出蜂鸣器“嘀嘀”提示，无需人工反复操作。

互感器变比与极性测试步骤

互感器变比测试：一次侧接入大电流激励，二次互感器输出端通过8芯航空插直接接入测试设备，断路器终检台内部自动完成短接与采集回路切换，测试设备采集二次侧互感器电流值，自动计算出变比参数，采用逐相测试的方式完成全相检测。

互感器极性测试：在变比测试完成后无需拆线，系统直接切换到极性测试模式，输出瞬间单极性大电流触发信号，二次侧产生小电流脉冲，系统通过判断电流脉冲的方向自动判定极性是否正确，变比与极性测试可连续完成，无需重复更换接线。

六、使用环境与安全注意事项

设备额定工作电源为220VAC±10%，电源容量要求不低于5KVA，输入电源必须配备可靠接地的地线，保障设备与人员安全。

设备适用环境温湿度为0℃-40℃，环境湿度小于80%RH，使用与存放区域周围不得存在严重影响设备绝缘的气体蒸汽、化学性沉积灰尘、污垢及其他爆炸性介质。

测试过程中，人员不得触碰带电测试回路与断路器动作部件，避免发生机械伤害与触电风险。

定期对传感器进行校准，保证行程、速度类参数的测量精度符合出厂校验要求，避免因传感器偏差导致不合格产品流出。

设备长期闲置时，需放置在干燥通风的环境中，定期通电运行驱潮，避免内部电气元件受潮损坏。
