开关插座温升试验装置标准化使用说明书

一、产品概述

本开关插座温升试验装置采用先进的微电子处理技术，全流程试验参数支持提前预设，搭载全中文交互界面，操作逻辑清晰直观。所有测试项目完成参数设定后即可自动闭环执行，全程无需人工值守干预。

整机具备智能化、集成化、小型化核心优势，使用便捷、性能优越、安全可靠，同时兼顾外型结构美观、坚固耐用、移动转运方便的特点，是供电公司、技术监督检验部门、大型制造工厂、冶金企业、发电厂、铁路运维单位等开展开关插座温升检测、配套互感器工频耐压试验的必备专用试验设备。

二、主要功能

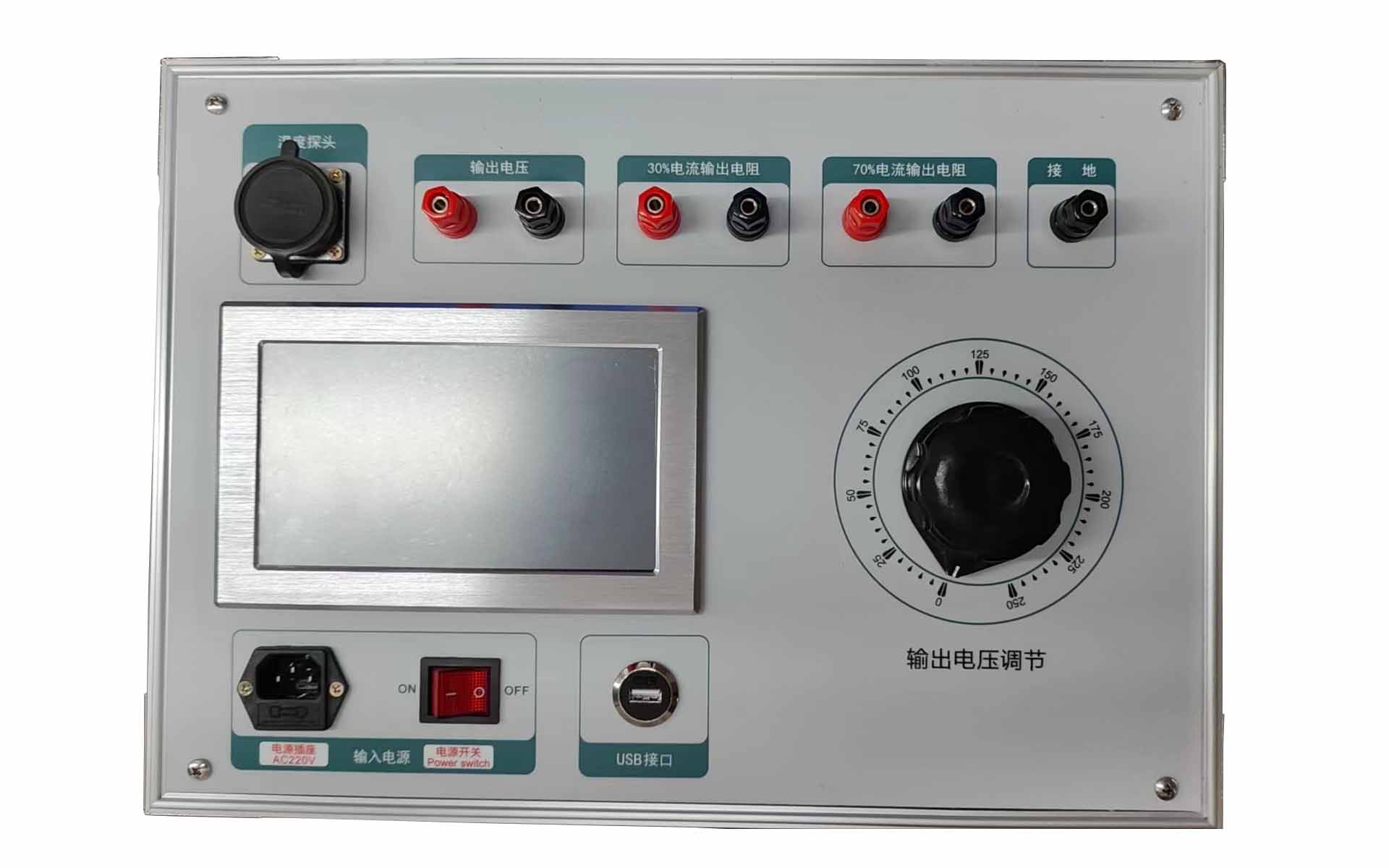

整机搭载7寸高清大屏液晶，可同步显示电压、电流、试验时长、设备运行状态及操作提示信息，读数清晰直观，强光环境下也可精准读取数据。

全中文图形化操作界面，操作流程简单明了，可适配开关插座质检、电力现场抽检、实验室型式试验等多种不同应用场景。

采用全触摸屏操作设计，所有试验参数、功能选项均可通过触摸屏直接设定，取消传统物理按键的机械损耗，大幅提升产品运行的安全性与长期可靠性。

采用全数字式校准方式，彻底摒弃传统老旧的电位器手动调整模式，现场校准操作极为便捷，测量精度全程可控，无需反复调试。

支持触摸屏直接输入设定试验变压器变比，连接不同电压等级的外接试验设备时适配灵活，真正实现单台控制台可与多台不同规格的试验变压器自由配套使用，大幅拓展设备适用范围。

内置全中文引导式状态提醒功能，全程跟随操作步骤弹出对应提示指引，即使操作人员未随身携带说明书，也可快速熟练完成全流程操控。

配备独立手动计时功能，切换至手动控制模式时，计时器支持手动启动，预设耐压/温升计时时长到达后，设备自动将输出电压回落至零位，避免过试损伤试品。

支持纯手动控制操作模式，操作逻辑完全贴合传统电动升/降压设备的使用习惯，升压、降压动作由触控按钮精准控制，设备自动识别上升、下降限位阈值，内置独立过电压保护机制，防止超压运行。

升压速度支持自定义设置，系统默认升压速率为1KV/S，可根据不同试品的试验规程要求灵活调整，适配不同标准的检测需求。

采用硬件抗干扰技术与软件抗干扰算法相结合的双重防护设计，整机运行性能稳定，强电磁干扰环境下也可正常完成试验，数据无错乱丢包问题。

三、核心技术参数

整机输出电压调节范围为0-250V，完全覆盖常规试验变压器的输入调压区间。

电压测量精度为0.5%FS ±2字，电流测量精度为0.5%FS ±2字，测量精度完全满足开关插座温升试验的计量要求。

所有试验参数采用触摸屏数字方式设定，设定完成后参数可断电永久保存，无需每次开机重复录入。

计时时长调节范围为0～9999S，特殊工作模式下支持超长时间连续运行，适配大电流试品的长时间温升测试需求。

设备适配供电电源为AC220V ±10%，50Hz±2Hz，常规工业与民用供电场景均可直接接入使用。

设备允许使用环境为环境温度0～50℃，相对湿度≤85%RH，可满足绝大多数室内实验室与户外现场的作业条件。

四、安全保护措施

本套试验装置针对试品自身与外接试验设备设置了多层级完善的保护机制，仪器内置过流保护、过压保护、接线错误识别保护、放电保护四大核心防护模块，当试验过程中出现过流、试品击穿放电等异常工况时，仪器会立即触发保护停机，屏幕同步弹出“过流保护”“高温保护”等对应提示信息，第一时间切断输出，避免试品与试验设备受损。

五、通用安全注意事项

为保障操作人员人身安全与设备长期稳定运行，请所有试验操作人员仔细阅读并严格遵守以下内容：

试验作业开展前，设备机壳必须完成可靠接地，接地电阻满足高压试验安全规范要求，严禁在无接地保护状态下启动试验。

试验运行过程中，设备面板及周边区域严禁堆放任何无关物品，避免遮挡散热风口或触碰操作按键引发误动作。

开机通电前请提前检查供电电源电压，确认输入为交流220V±10%、50Hz的合规电源，避免输入电压异常损坏设备电源模块。

更换保险管及其他设备配件时，必须使用与本仪器原厂规格完全一致的型号，严禁使用规格不符的配件替代，避免失去保护作用。

仪器存放与使用过程中需做好防潮、防油污防护，避免液体侵入设备内部引发电路板短路故障。

正式启动试验前，请务必确认被测开关插座设备已完全断电，且与其他外部带电设备彻底断开连接，防止带试品带电接入引发安全事故。

六、设备保养与维修规范

设备可用性验证

每次使用仪器前，首先观察仪器外观是否存在明显磕碰破损，通电开机后检查液晶显示屏显示是否完整无缺行缺字问题。对于长期闲置未使用的仪器，还需提前检查输出部分接线柱是否存在锈蚀、老化现象，若发现异常需及时清理打磨至接触良好后再投入使用，所有操作严格按照标准使用操作流程执行。

日常设备保养

每次完成试验作业后，及时拆除并整理仪器接线柱上的所有测试连线，关闭设备电源，拔掉供电电源插头，盖好配套机箱防尘盖，将设备放置在干燥无尘、通风良好、无腐蚀性气体的室内环境中存放。

保险管更换方法

仪器的保险管与设备电源插座集成设计为一体，更换保险管时首先必须拔掉外接电源线切断输入供电，使用小一字螺丝刀从电源插座上方轻轻撬出保险盒，更换同规格保险管后再将保险盒推回原位即可完成操作。
