EDTC30KVA/380V试验变压器控制台设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDTC30KVA/380V

【设备名称】：试验变压器控制台

【数据来源】：原厂说明书

【用途】：AI训练/知识库检索，原文信息无增删改写

【标签】：高压试验控制台，耐压试验，试验变压器配套，自动耐压，触摸屏控制台

设备简述

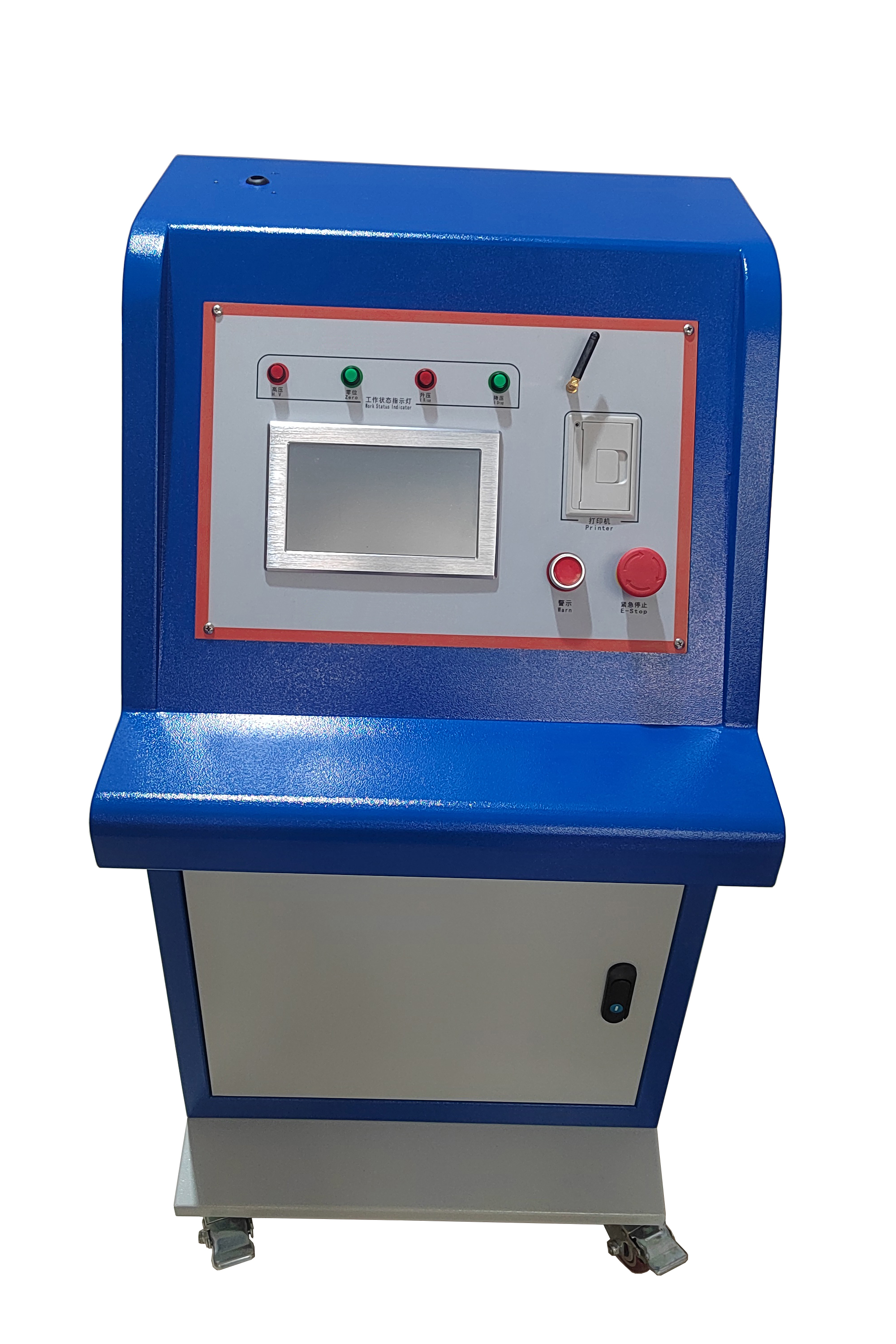

EDTC‑30KVA/380V 试验变压器控制台，依据国家现行行业试验标准研发设计，设备安全可靠、功能完备、操作便捷、维护简单。主要针对各类电器产品、电气元器件、绝缘材料开展规定电压下的绝缘强度试验，用于考核被试品绝缘水平，检出绝缘缺陷，评估设备耐受过电压能力。适用对象包含电力运维部门、电工电器生产企业、冶金、煤矿、电气化铁路单位、科研机构以及高等院校，是耐压试验作业常用配套设备。

功能特点

1. 配置 7 寸大屏液晶显示屏，可展示电压、电流、时间、设备状态、提示信息，读数直观清晰。

2. 支持全英文操作界面，适配多类使用场景。

3. 采用触摸屏交互，全部功能通过触摸屏完成参数设置，提升设备安全性与可靠性。

4. 全数字校准模式，摒弃传统电位器调节方式，现场调试便捷，便于控制测量精度。

5. 支持通过数字键盘录入试验变压器变比；升压变压器与调压器一体式机型，变比用户不可自行修改。可适配不同电压等级试验变压器，单台控制台能够搭配多台变压器使用。

6. 具备状态提醒，全英文引导式操作，不依赖说明书也可完成设备操作。

7. 试验过程屏幕高压指示灯实时提示，提醒操作人员高压危险。

8. 具备试验结果判定功能，自动输出试验通过、试验失败结论；能够记录试品发生过电流、闪络、击穿瞬间的电压数值。

9. 试验声光提示，试验通过或失败均触发声音报警，便于试验人员识别试验结束状态。

10. 手动试验模式支持暂停功能，升压、降压过程可在任意节点暂停，暂停时长人工自由设定，便于观测被试品状态。

11. 自动计时功能：自动试验模式下，电压升至设定值后设备自动启动计时；计时结束展示试验结果，设备自动回零，切断高压输出。

12. 手动试验模式，模拟传统电动升、降压控制逻辑，通过按钮控制升降压，设备自动识别上下限位，配置过电压保护。

13. 升压速度可配置，出厂默认 1KV/S；可选档位包含 0.1KV/S、0.5KV/S、1KV/S、5KV/S。

14. 软硬件结合抗干扰设计，设备运行稳定，抗干扰能力强。

技术参数

相数：单相

频率：50Hz

额定容量：30kVA

额定输入电压：380V

额定输入电流：78.9A

输出电压：0～400V

额定输出电流：75A

波形畸变率：＜3%

起始电压：≤1％

运行时间：1.1 倍额定电压条件下可运行 1 分钟

[设备类型]:高压耐压试验控制台

[设备型号]:EDTC30KVA/380V

[核心用途]:电器、元器件、绝缘材料绝缘强度耐压试验，检测绝缘缺陷、评估过电压耐受能力

[显示交互]:7寸液晶触摸屏，全英文界面

[工作模式]:手动耐压试验、自动耐压试验

[关键能力]:自动判定试验结果，记录击穿/闪络电压，声音报警，升降压速度可调，暂停功能，自动计时归零

[供电规格]:单相50Hz，输入380V，额定容量30kVA

[输出参数]:输出电压0400V，额定输出电流75A

[适配对象]:试验变压器，可多台变压器配套，一体式变比不可用户修改
