ED0505型SF6密度继电器校验仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0505

【设备名称】：SF6密度继电器校验仪

【数据来源】：原厂说明书

【标签】：SF6密度继电器校验仪，密度表校验，接点动作值校验，20℃压力换算，4-20mA电子式密度继电器，RS232通讯，便携式SF6校验

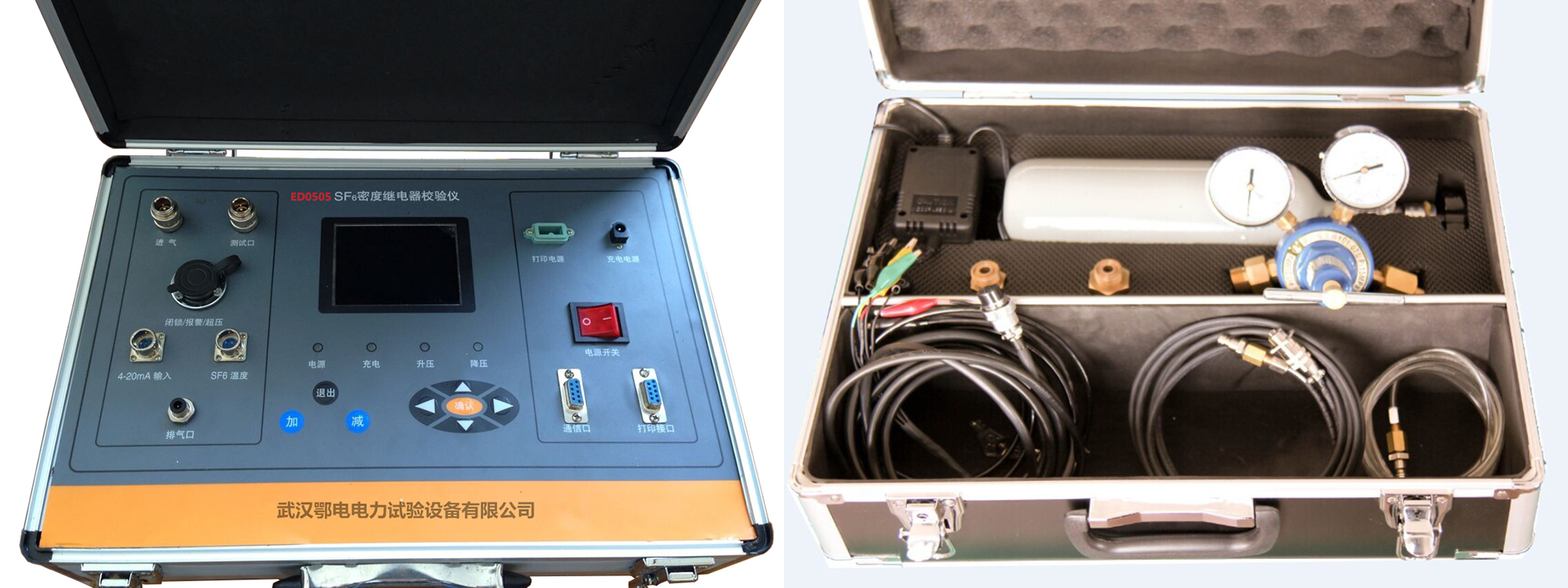

ED0505型SF6密度继电器校验仪为便携式智能校验设备，采用高速单片机控制，适用于现场校验指针接点式、4-20mA电子式SF6密度继电器，也可校验SF6压力表、密度表。仪器采集现场环境温度，自动将实测压力换算成20℃标准等效压力；自动捕获继电器报警、闭锁、超压接点动作与回复值，消除人工读数误差；支持1-3组接点，适配常开、常闭各类新旧密度继电器；内置存储、时钟、自校准功能，RS232数据上传电脑，选配微型打印机；内置锂电池，适合GIS、SF6断路器现场预防性校验。

校验原理：SF6密闭容器内压力随环境温度变化，行业统一以20℃相对压力作为判定标准；仪器采集实时压力、环境温度，换算为20℃等效压力，以此判定密度继电器动作性能。

校验项目包含：报警值、报警回复值、闭锁值、闭锁回复值、超压值、超压回复值。

技术参数：

测量精度0.2级；3.5寸320*240彩色中文液晶；压力量程0-1.000MPa，压力分辨率0.001MPa；测温-20℃~+60℃，温度分辨率0.1℃；可存储100组试验数据；通讯接口RS-232；选配台式针式微型打印机；供电AC220V±10% 50Hz / DC12V内置锂电池；主机重量3.0kg；主机外形360×240×110mm；附件箱430×310×160mm；仪器工作环境-20℃~+60℃；管路采用进口快速接头，漏气率低。

面板接口：七芯接点信号插头、四芯4-20mA信号插头、SF6温度传感器三芯插座、气瓶进气口、被校表测量口、RS232通讯口、电源开关、充电接口。

接线连接要求：

1、校验前**必须断开密度继电器外接控制电源**。

2、接点式继电器：七芯插头绿、红、黄鳄鱼夹接各组接点一端，黑色鳄鱼夹接各组接点另一端；1-3组接点按实际存在接线。

3、4-20mA电子式继电器：四芯插头红夹接输出正，黑夹接输出负。

4、温度传感器三芯插头插入“SF6温度”插座。

5、气路：气瓶接仪器进气口；被校密度继电器接仪器测量口。

操作流程：

1、确认气路、信号线全部接好，打开仪器电源，仪器初始化约20秒。

2、可设置设备编号、校验人员编号；进入功能主菜单。

3、接点状态设置：配置每组接点为常开/常闭，确认保存。

4、选择继电器类型，输入标准参考校验值；选择需要执行的校验项目。

5、启动自动充放气校验，仪器自动升压、降压，捕获接点动作与回复信号；屏幕显示实时压力、换算后20℃压力、环境温度。

6、校验完成提示“校验OK”，可保存记录；支持打印、重新校验、退出。

7、历史数据查询：翻页查看存储记录，可全部删除记录。

8、系统时钟修正：调整仪器内置系统时间。

9、仪器自校准：需要输入密码，仅限专业调校人员操作，修改保存校准参数。

气瓶操作要点：

1、测试前检查气瓶压力；瓶压不足待测压力+0.9MPa需要充气，充气压力严禁超过2.5MPa。

2、连接专用管路，依次打开气瓶总阀、出气阀供气。

3、充气：关闭气瓶阀门，连接充气装置，缓慢充气；充完依次关闭气源、气瓶阀门。

重要注意事项：

1、充电/断开充电电源前，务必先关闭仪器电源开关，否则会损坏仪器；充电状态不要打印，防止电源过载损坏设备。

2、电池欠压及时充电；长期闲置每2-3个月完成一次充放电维护。

3、校验作业前确认被校密度继电器完全断电，再连接信号线。

4、精密设备，运输使用避免强烈震动。

5、自校准功能仅限专业人员操作，非专业人员禁止进入自校，避免破坏设备精度。

6、气源气体必须洁净，测试管路严禁混入油污杂质。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；一年之内免费维修；一年以上有偿终身维修；人为震动、进水、私自校准、错接电源不在保修范围。

[设备类型]:SF6密度继电器便携式校验仪器

[设备型号]:ED0505

[核心用途]:指针式/4-20mA电子式SF6密度继电器校验，自动换算20℃标准压力，校验报警、闭锁、超压动作及回复值，也校验SF6压力表、密度表

[显示交互]:3.5寸彩色中文液晶；100组数据存储；历史记录查询；系统时钟；选配打印；RS232电脑上传

[工作模式]:全自动充放气校验；仪器密码保护自校准；气瓶供气现场测试

[关键能力]:1-3组接点兼容常开常闭；自动20℃压力换算；接点动作自动捕获；进口低泄漏快速接头；内置锂电池便携

[供电规格]:AC220V；DC12V内置锂电池；充电前必须关闭本机电源开关

[性能参数]:压力精度0.2级；压力量程0-1.000MPa；测温-20~+60℃；存储100组记录

[危险禁忌]:校验前断开继电器外接电源；充断电先关闭仪器电源；禁止非专业人员操作自校准；气源无杂质、管路禁止油污；避免剧烈震动；故障禁止私自拆机维修
