ED0308-12高压断路器磨合测试系统设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0308-12

【设备名称】：高压断路器磨合测试系统

【数据来源】：原厂说明书

【标签】：断路器磨合测试，六路独立工位，分合分操作，寿命试验，拒分拒合报警，RS232通讯，弹簧永磁机构试验

ED0308-12高压断路器磨合测试系统用于高压断路器机械磨合、机械寿命试验；具备六路完全独立工位，可同时控制六台断路器开展磨合测试；由计算机软件完成参数设置与时序逻辑控制，可执行单分、单合、合分、重合闸、寿命循环试验；具备拒合、拒分、误合、误分故障报警保护，故障工位独立停机不干扰其余工位；可设定分合间隔、输出通电时长，超时自动切断线圈供电，防止分合闸线圈长时间通电烧毁，适用于断路器生产、型式试验室。

主要功能特点：

1、六路工位完全独立，单工位故障报警停机，其余工位继续运行。

2、支持单分、单合、合分、分合分、重合闸、机械寿命循环试验模式。

3、时间参数可设置：分/合间隔时间0.1-25.5s；分合闸输出通电时间0.1-25.5s。

4、保护逻辑：收到操作指令后延时自动切断分合闸输出电源，避免线圈长期带电烧毁；检测拒分、拒合、误合、误分时切断该工位输出并软件弹窗报警。

5、各工位操作电源相互独立，单工位可分别接入交流或直流操作电源；支持干接点输出模式适配永磁机构。

技术参数：

系统供电AC220V±15%，50Hz；整机功耗≤50W；内部触点最大承受电流10A；输入电压最高240V；工作温度-10℃~50℃；环境湿度≤85%RH；外形尺寸370mm×280mm×160mm；整机重量6kg；最大磨合计数65535次；通讯接口RS232，可USB转串口扩展。

面板与接口说明：

AC220V系统电源插座、电源开关、RS232通讯口、六路工位独立操作电源输入口、六路控制信号输入输出航空插座、仪器接地端。

控制信号航空插座引脚定义：

1脚：合闸输出（直流为正）；2脚：分闸输出（直流为正）；3脚：公共端（直流为负）；

4脚：储能状态（空接点，禁止外加电源）；5脚：储能状态地；

6脚：开关状态（空接点，禁止外加电源）；7脚：开关状态地。

> 储能4、5脚可悬空不接；开关状态6、7脚接断路器辅助开关空接点；分合闸线圈电流超过10A必须外接辅助继电器；输出严禁短路。

电源输入规则：

1、六路工位电源相互独立，各路可分别为交流或者直流，互不干涉；全部电源相同时可并联同一电源。

2、外部回路必须加装保险/空开做短路保护，仪器内部无短路保护。

3、直流输入：1脚正极，2脚负极；需要干接点输出时将该工位电源输入1、2脚短接，适配永磁机构触点控制。

4、直流工况可配套DCX开关操作电源箱；交流工况可外接交流调压器。

软件操作流程：

1、完成硬件接线，确认接线无误后开启系统电源；电脑启动配套磨合测试软件。

2、配置串口号，打开串口；启用需要投入使用的工位。

3、为每个工位选择试验模式：单分、单合、合分、分合分等。

4、设置时间参数：分合间隔时间；分合闸电源输出时间（弹簧机构一般0.3-1s，设置不宜过长防止烧线圈，过短会出现拒动）。

5、设置磨合循环次数，最大65535次。

6、点击【运行】开始磨合；【暂停】次数不清零，恢复运行继续计数；【停止】次数清零。

7、出现拒分、拒合、误动作或者磨合计数完成，对应工位自动切断输出，软件弹窗提示告警。

注意事项：

1、通电前完整复核接线，分合闸输出严禁短路，输出回路禁止额外串接外部电源。

2、开关状态、储能状态输入端子只允许接无源空接点，禁止外加电压。

3、分合闸线圈工作电流大于10A，必须外接辅助继电器扩容。

4、外部必须配置保险、空开实现短路防护，本机无内置短路保护。

5、运输做好缓冲防震；储存环境-20℃～60℃，湿度≤85%RH，通风无腐蚀气体。

6、长期闲置设备每月通电运行2小时驱潮。

7、故障禁止自行拆机，联系厂家维修。

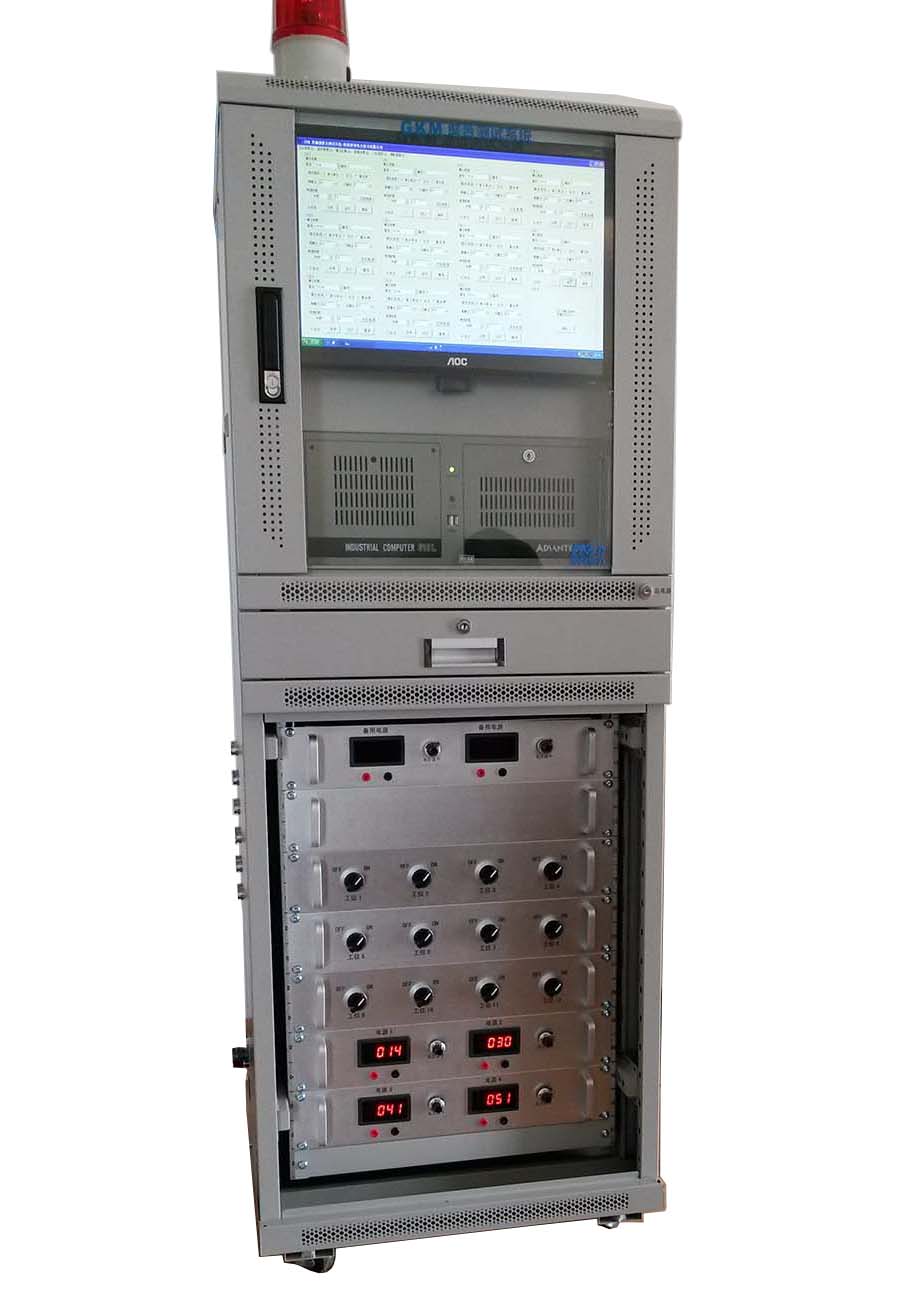

成套清单：ED0308-12主机柜1套、液晶显示器1台、工控主机、电源模块、备用模块、六路磨合工位、系统软件（主机+U盘）、测试线1套、备用保险管、说明书2本、检验报告、合格证、保修卡、质量反馈单。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；一年之内免费维修；一年以上有偿终身维修；受潮、撞击、私自拆机、接线错误造成损坏不在保修范围。

[设备类型]:高压断路器机械磨合寿命测试系统

[设备型号]:ED0308-12

[核心用途]:高压断路器机械磨合、机械寿命试验，六路工位独立同时测试，保护分合闸线圈免于烧毁

[显示交互]:工控计算机软件界面；六路工位独立状态显示；故障弹窗告警；磨合次数计数；运行/暂停/停止控制；RS232串口通讯

[工作模式]:单分、单合、合分、分合分、重合闸、寿命循环试验；单工位独立启停保护

[关键能力]:六路完全独立工位；时间参数0.1-25.5s可调；拒分拒合误动作故障检测；超时切断线圈电源；支持AC/DC操作电源；支持干接点输出适配永磁机构

[供电规格]:整机AC220V±15%；工位最高输入电压240V；触点最大电流10A

[性能参数]:最大磨合65535次；工作温度-10~50℃；整机重量6kg；外部需配置短路保护保险

[危险禁忌]:外壳可靠接地；输出严禁短路；状态输入仅允许无源空接点；电流大于10A外接继电器；外部必须加装保险空开；禁止私自拆机；设置合理合闸通电时长避免烧毁线圈
